陸域観測技術衛星「だいち」(ALOS)による東日本大震災の緊急観測結果(31)
2011年3月11日14時46分頃(日本時間、以下同じ)、東北地方の太平洋沖(北緯38.32°、東経142.37°、深さ32km)を震源とする、国内観測史上最大となるマグニチュード9.0の地震(東日本大震災)が発生しました(地震の規模・位置については米国地質調査所(USGS)による発表を参照)。この地震の影響で発生した津波は、東北から関東にかけての沿岸地域に甚大な被害を与えました。また、その後も海域・内陸問わず地震が頻発し、各地で大きな揺れと被害が報告されています。
宇宙航空研究開発機構(JAXA)は、2011年3月11日の大地震以降、陸域観測技術衛星「だいち」(ALOS)搭載のLバンド合成開口レーダ(PALSAR；パルサー)による現地観測を継続して実施してきました。本観測では、2011年4月7日に行われたPALSAR観測で取得された画像を2010年11月20日に同じ軌道から取得した画像と比較し、東日本大震災に伴った地殻変動の検出を試みました。

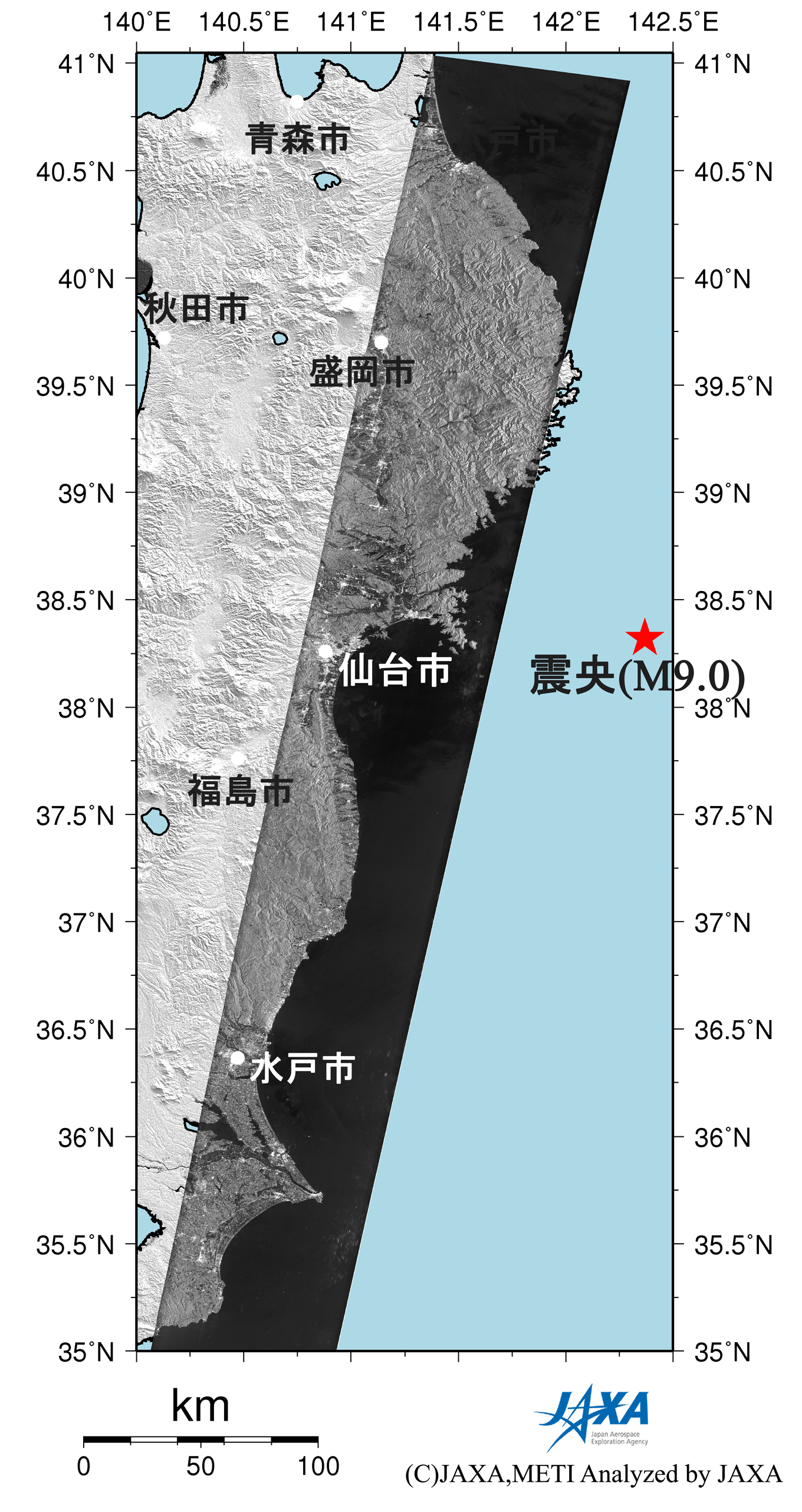

青枠は図2で示す今回PALSARで観測した領域を表します。赤い星印は東日本大震災の震央位置を示しています。
JAXAでは今後も「だいち」による当該地域への観測を継続していく予定です。
*1 パルサー(PALSAR):
フェーズドアレイ方式Lバンド合成開口レーダ。衛星から発射した電波の反射を受信するマイクロ波レーダで、夜や曇天時も撮像が可能です。
*2 差分干渉処理:

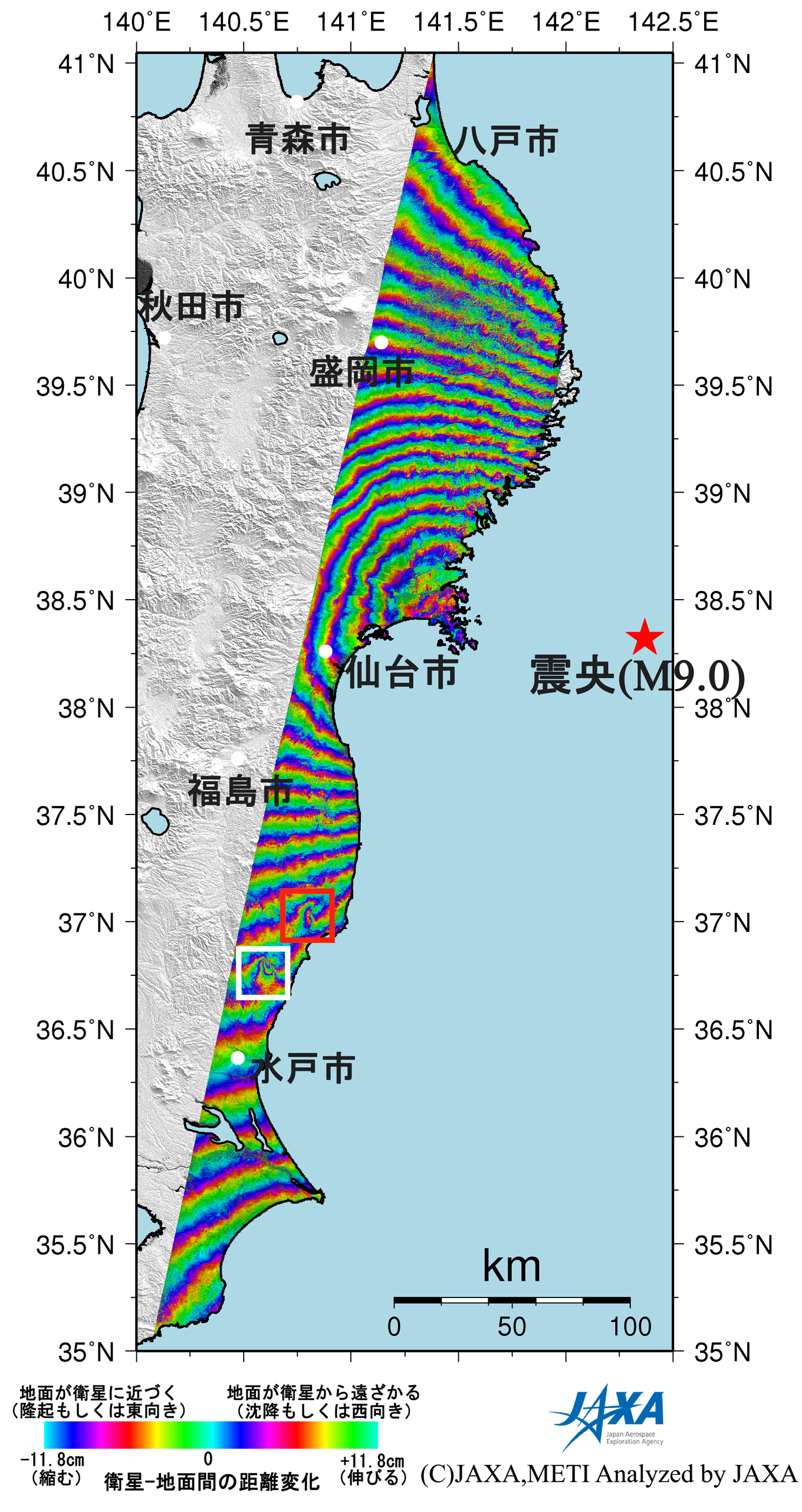

PALSARは『2つのデータ取得時(例えば地震の前と後)における衛星－地面間の距離』に変化があった場合、それを高い精度で検出することが可能です。地震前後のデータを比較すると、地震によって発生した地面の隆起や沈降などの地殻変動は、衛星－地面間の距離の差となり、画像では干渉縞として表わされます。本例では、青→緑→黄→赤→青の色の変化は地面が衛星に近づくことを、逆の色の変化は地面が衛星から遠ざかることを表します。(今回の観測では画像の東側から西側に向けて観測しているので、地面が衛星に近づく場合は東向きの水平変動もしくは隆起を、地面が衛星から遠ざかる場合は西向きの水平変動もしくは沈降、を意味します)。なお、色の一周期は11.8cm分の距離変化(地殻変動；変動量は画像内での相対的な値)を表します。
