図2は地震後の2011年3月14日および地震前の2011年3月10日に観測された画像から岩手県野田村付近を拡大したものです。アブニール・ツーのバンド4, 3, 2を合成したフォールスカラー画像で表示しており、植生(赤色)と雲(白色)が明瞭に区別できるため、地表面の様子をとらえることができます。田畑が冠水している様子(災害後紺色に変化)が分かります。

図3は地震後の2011年3月14日および地震前の2011年3月10日に観測された画像から、岩手県岩泉町小本付近を拡大したものです。田畑が冠水している様子(災害後紺色に変化)と河口部分の土砂が流された様子が分かります。

図4は地震後の2011年3月14日および地震前の2011年3月10日に観測された画像から、岩手県宮古市を拡大したものです。沿岸部が冠水している様子(災害後紺色に変化)が分かります。

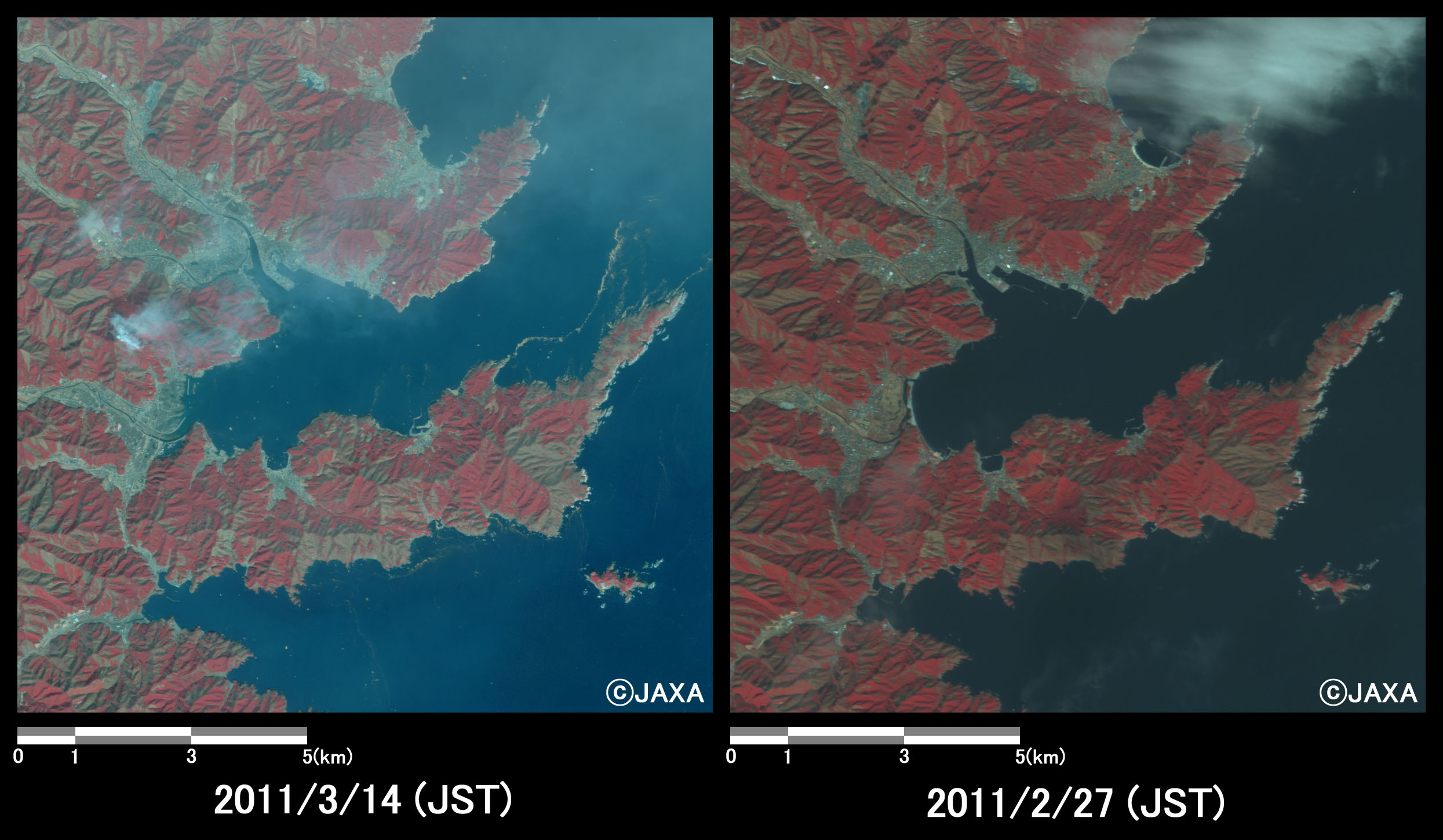

図5は地震後の2011年3月14日および地震前の2011年2月27日に観測された画像から、岩手県大槌町を拡大したものです。画像中央部の湾の海岸線が変わり平野部が冠水している様子と沖合に漂流物が流されている様子が分かります。

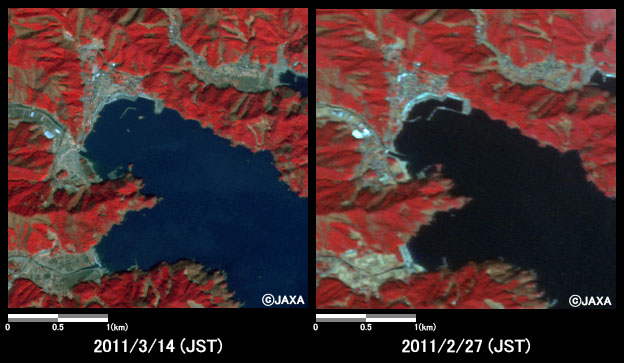

図6は地震後の2011年3月14日および地震前の2011年2月27日に観測された画像から、岩手県釜石市唐丹付近を拡大したものです。防波堤が壊れた様子と河川沿いの平野部が冠水している様子(災害後紺色に変化)が分かります。

図7は地震後の2011年3月14日および地震前の2011年2月27日に観測された画像から、岩手県大船渡市吉浜付近を拡大したものです。防波堤が壊れた様子と画像中央の平野部が冠水している様子(災害後紺色に変化)が分かります。

図8は地震後の2011年3月14日および地震前の2011年2月27日に観測された画像から、岩手県大船渡市崎浜付近を拡大したものです。漂流物が海岸線に打ち寄せられている様子が分かります。

図9は地震後の2011年3月14日および地震前の2011年2月27日に観測された画像から、岩手県大船渡市舘崎付近を拡大したものです。川沿いの平野部の冠水と防波堤の冠水が分かります。

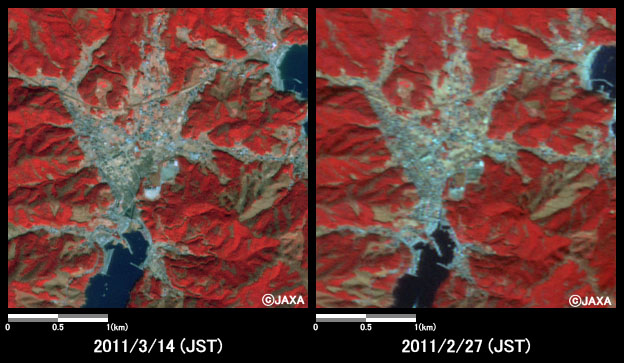

図10は地震後の2011年3月14日および地震前の2011年2月27日に観測された画像から、岩手県大船渡市綾里付近を拡大したものです。画像中央の平野部の冠水と漂流物が海岸線に打ち寄せられている様子が分かります。

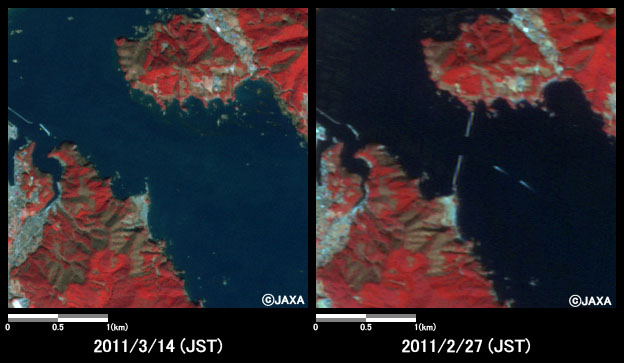

図11は地震後の2011年3月14日および地震前の2011年2月27日に観測された画像から、岩手県大船渡市沖の堤防を拡大したものです。堤防がなくなった様子が分かります。

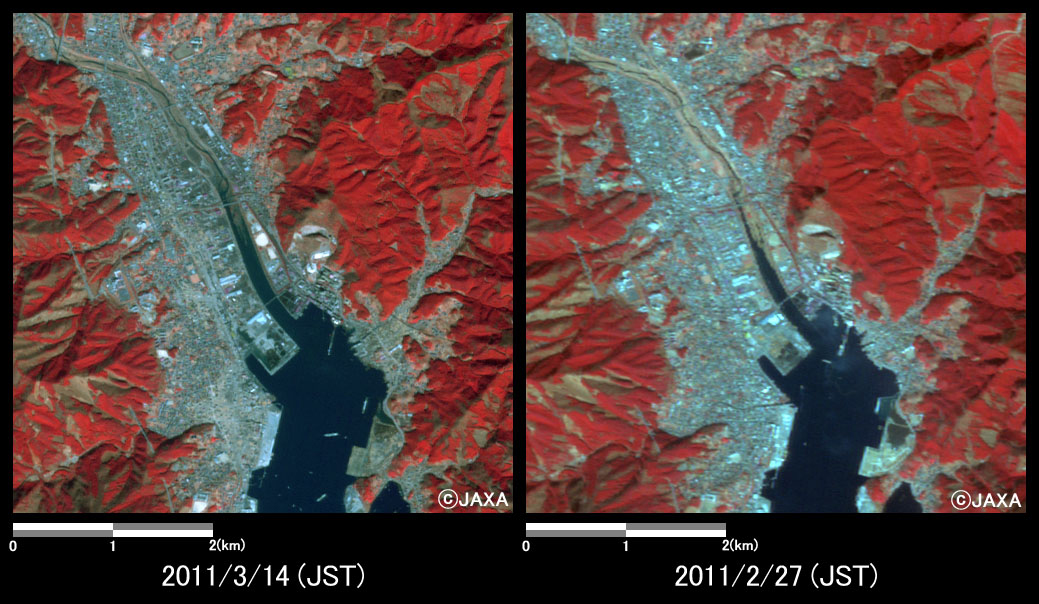

図12は地震後の2011年3月14日および地震前の2011年2月27日に観測された画像から、岩手県大船渡市を拡大したものです。川沿いの平野部の冠水が分かります。

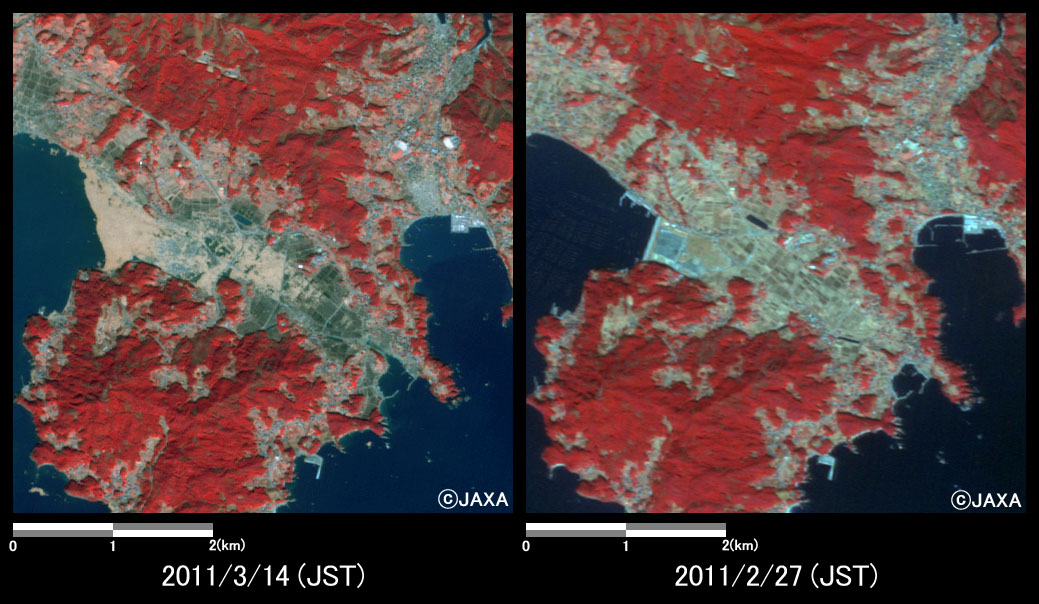

図13は地震後の2011年3月14日および地震前の2011年2月27日に観測された画像から、岩手県陸前高田市油崎付近を拡大したものです。湾に押し寄せた大量の漂流物の様子と平野部の冠水が分かります。

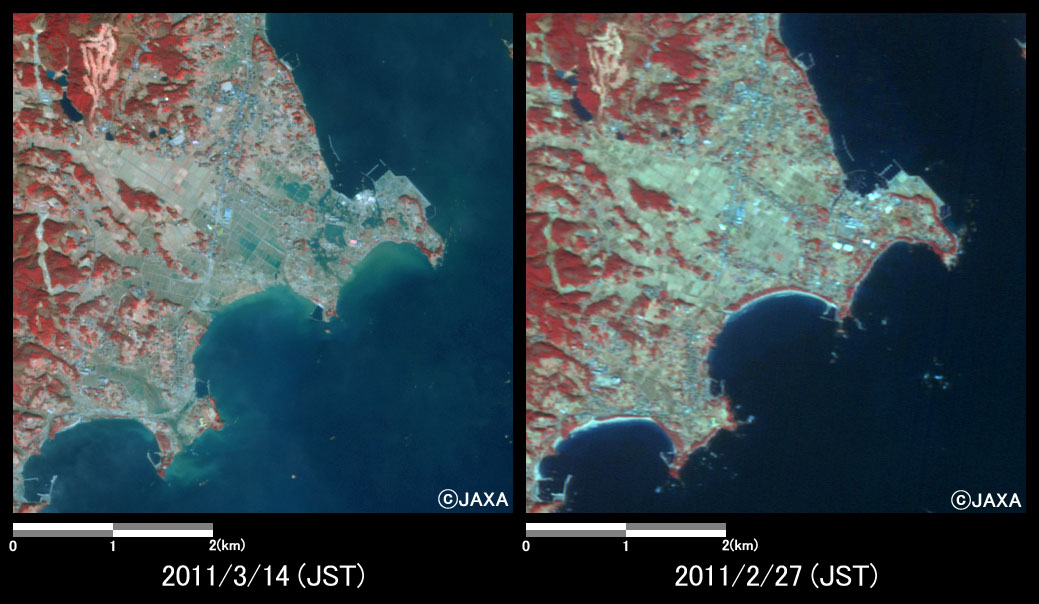

図14は地震後の2011年3月14日および地震前の2011年2月27日に観測された画像から、宮城県気仙沼市波路上付近を拡大したものです。広域にわたり平野部の冠水が分かります。

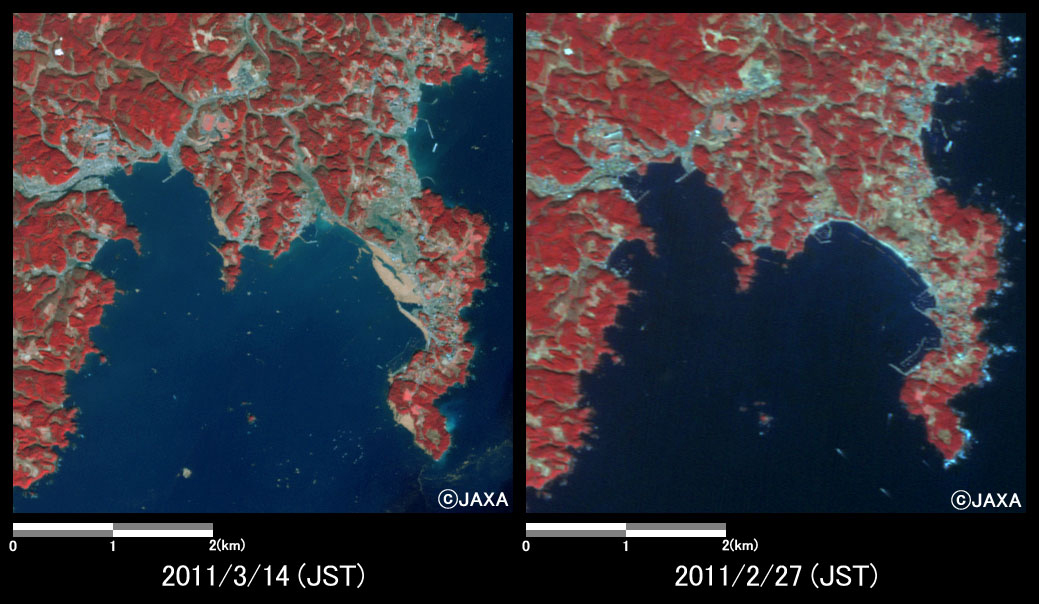

図15は地震後の2011年3月14日および地震前の2011年2月27日に観測された画像から、宮城県南三陸町伊里前付近を拡大したものです。湾に押し寄せた大量の漂流物の様子と平野部の冠水が分かります。

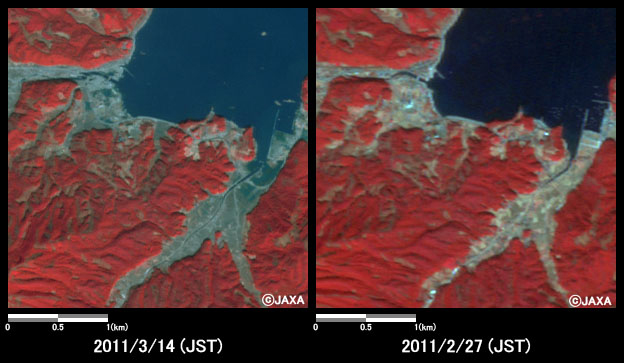

図16は地震後の2011年3月14日および地震前の2011年2月27日に観測された画像から、宮城県南三陸町陸前戸倉付近を拡大したものです。川沿いの平野部の冠水が分かります。

図17は地震後の2011年3月14日および地震前の2011年2月23日に観測された画像から、岩手県田野畑村付近を拡大したものです。黄枠で示した海岸沿いでは、津波により複数の建物の倒壊や、植生が失われている様子が分かります。

取得された画像は、内閣府を始めとする防災関係省庁並びに地方自治体等に提供しています。

なお、JAXAでは今後も当該地域を継続して観測する予定です。

*1 高性能可視近赤外放射計2型(アブニール・ツー):

青域から近赤外域の電磁波を4つのバンドで観測することができる光学センサで、衛星直下を観測の際には幅70kmの範囲を地上10mで識別できる能力があります。また、衛星進行方向に対して東西44度まで観測範囲を変更することができるポインティング機能を有しています。今回の画像は西側に23度で取得しました。
