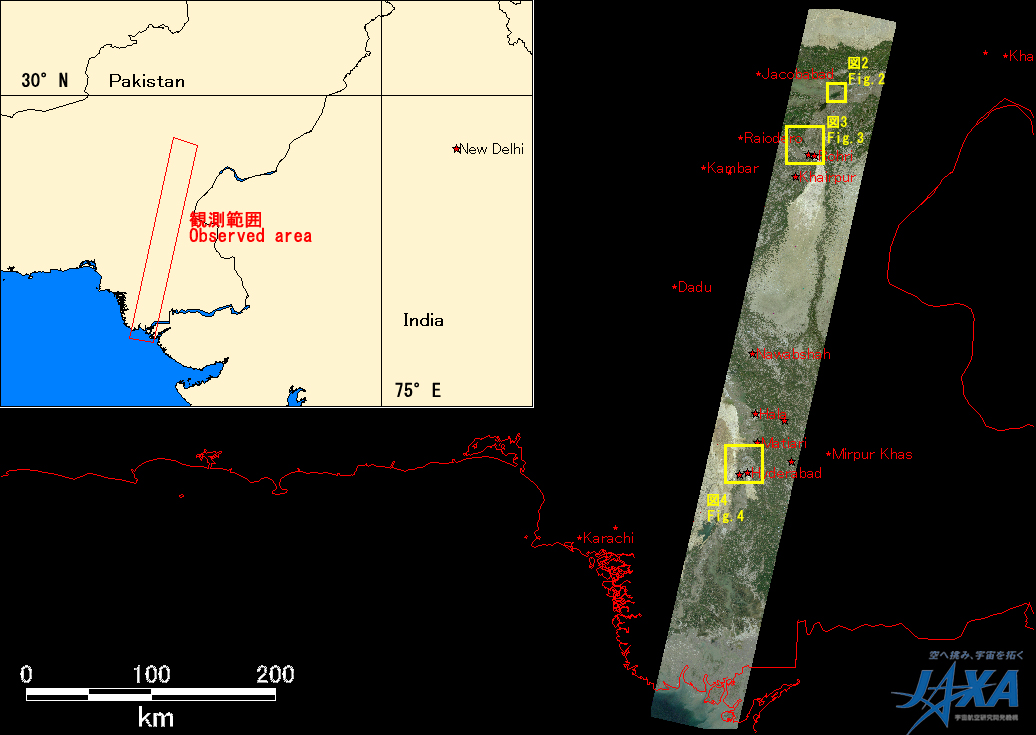

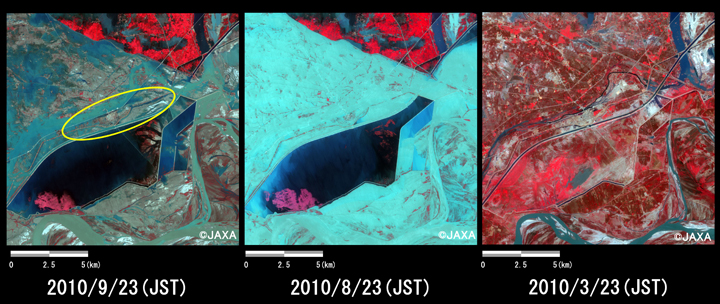

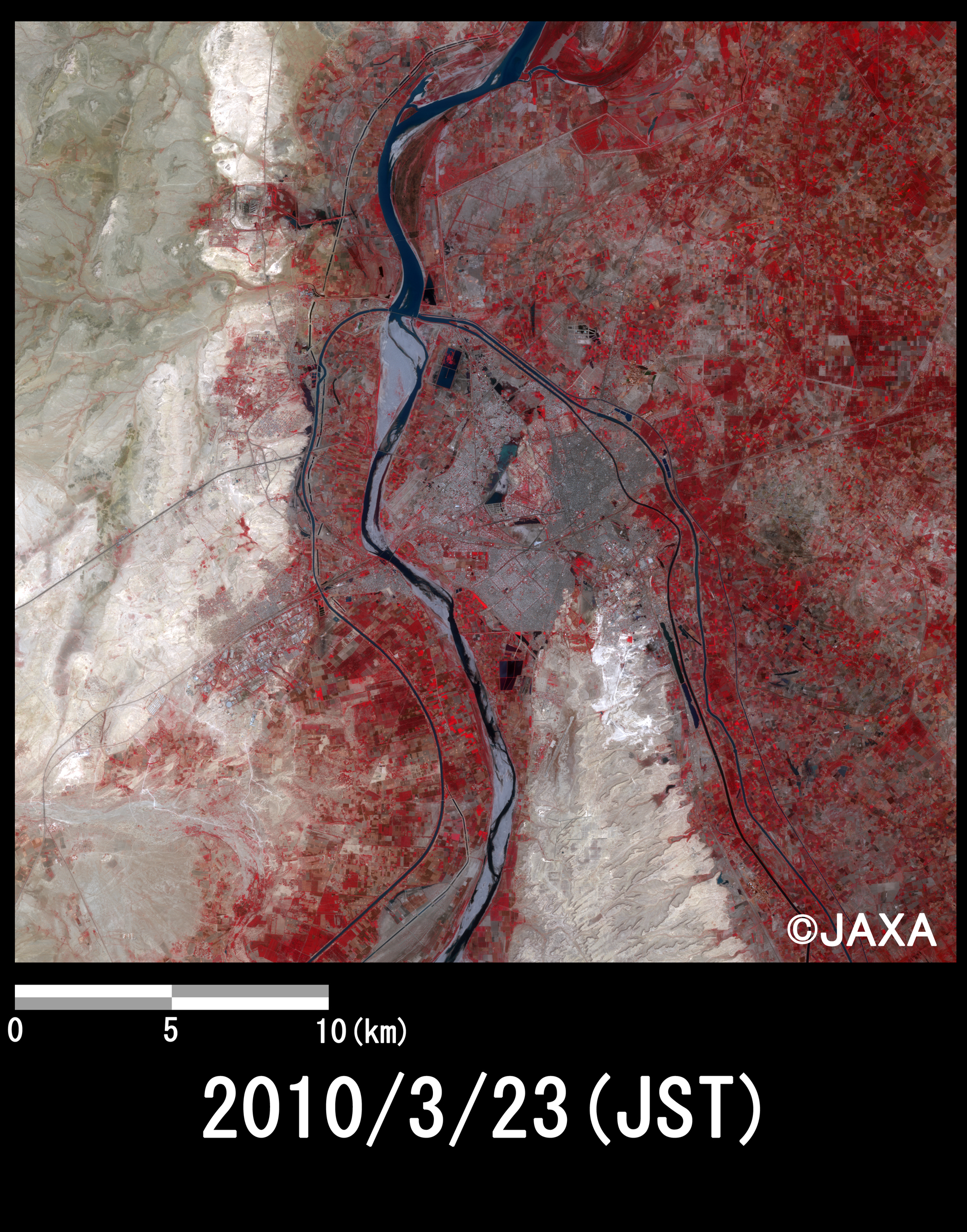

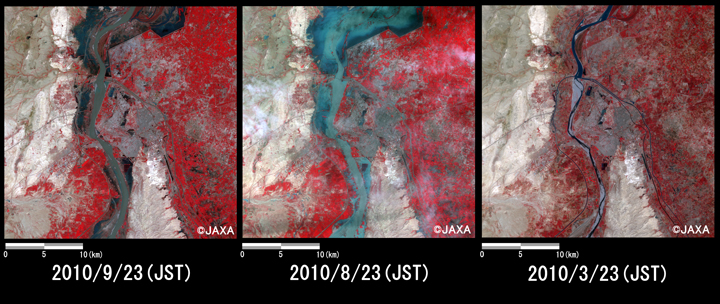

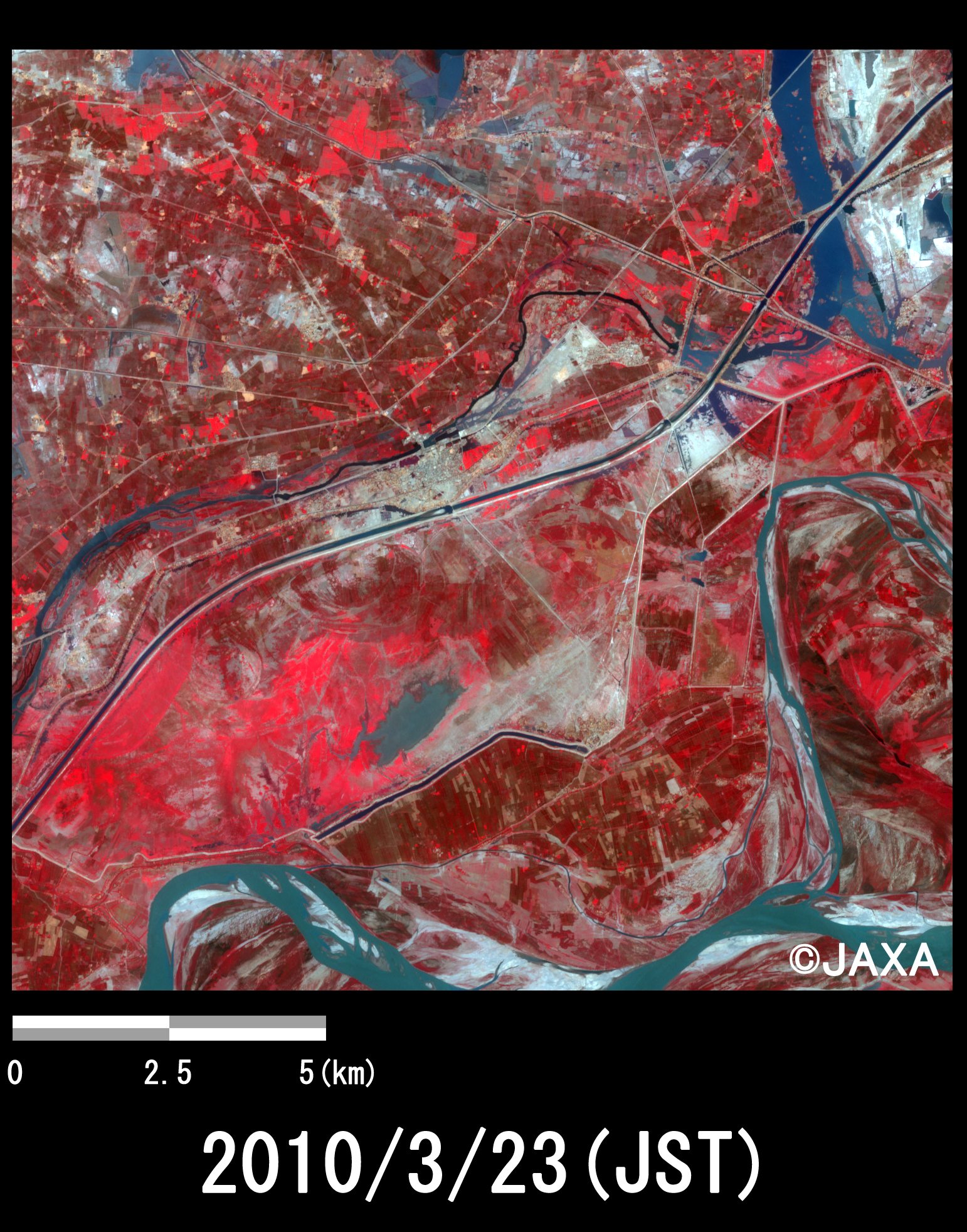

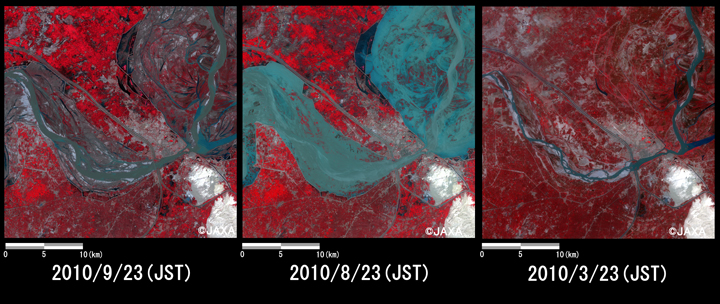

図2～図4は災害後の2010年9月23日、2010年8月23日と災害前の2010年3月23日に観測された画像から、河川の増水および氾濫と思われる箇所を拡大したものです。図2はカンドコート付近（首都イスラマバードから南南西約650km）、図3はサッカル付近（首都イスラマバードから南南西約700km）、図4はハイダラーバード付近（首都イスラマバードから南南西約1200km）です。アブニール・ツーのバンド4, 3, 2を合成したフォールスカラー画像で表示しており、植生（赤色）と浸水域（水色および青色）が明瞭に区別できます。災害前後で比較すると冠水域は、依然広範囲に広がっていますが、災害後の9月23日と8月23日を比較すると、冠水域の中にも陸地や植生を確認できるようになっていることから、水位が下がりつつある様子がわかります。また図2の黄色枠において、市街地の浸水水位も少しずつ引いているのがわかります。
