「だいち2号」によるネパール地震の観測結果について (4)
概要
- 地震前後のだいち2号 PALSAR-2データを用いて、カトマンズ周辺の地殻変動分布を観測した。
- 地殻変動は南北100 km以上の範囲に広がり、カトマンズ中心部では約1 mの変位が観測された。
- カトマンズ周辺では局所的に大きな変位が見られる箇所があり、こうした場所では地盤沈下が発生した可能性がある。
- さらに詳細な解析を行った結果、地震で損傷を受けた可能性のある建物や道路を含むエリアが検出された。
2015年4月25日（現地時刻）に発生したネパールの地震について、宇宙航空研究開発機構 (以下、JAXA) は、センチネル・アジアや国際災害チャータ等の緊急観測要請に基づき、陸域観測技術衛星「だいち2号」（ALOS-2）搭載のLバンド合成開口レーダ（PALSAR-2; パルサー2）による観測を実施しています。
今回、地震後（2015年5月2日）と地震前（2015年2月21日）に取得されたデータを用いて、地震に伴う地殻変動を観測しました。図1に、解析により得られた干渉画像の全体像を示します。虹色の縞模様（干渉縞）は、観測日間に発生した衛星視線方向の変位を表しており、干渉縞の数が多いほど地面が大きく動いたことを意味します。干渉縞は画像全体に広がっており、少なくとも南北方向に100 kmの範囲で変動が生じたことがわかります。中央南寄りの大きな楕円形の干渉縞は、衛星－地上間の距離が短縮したことを表しており、円の中心で少なくとも1.5 m程度の変位があったことがわかります。カトマンズ中心部では、約1 mの変位が見られます。反対に、北側に見られる楕円形の干渉縞は、衛星-地上間の距離が伸長したことを表しています。画像北側にノイズ状の領域が見られますが、雪の影響などによって地震前後のデータの類似性が下がり、変動を検出できない状態になっていると考えられます。
ネパールでは6月～9月まで雨季となります。地震前から存在している氷河湖や地震後に地すべり/雪崩によって形成された堰止湖については、その突発的な崩壊による洪水の発生が警戒されます。JAXAでは今後も関係機関と協力し、天候に関係なく地表面を観測することができるだいち2号を活用し、雨季期間中の地すべりおよび堰止湖の監視を継続して行う予定です。本観測データおよび解析結果はセンチネルアジアを通じて、国際総合山岳開発センター（ICIMOD)に提供されました。

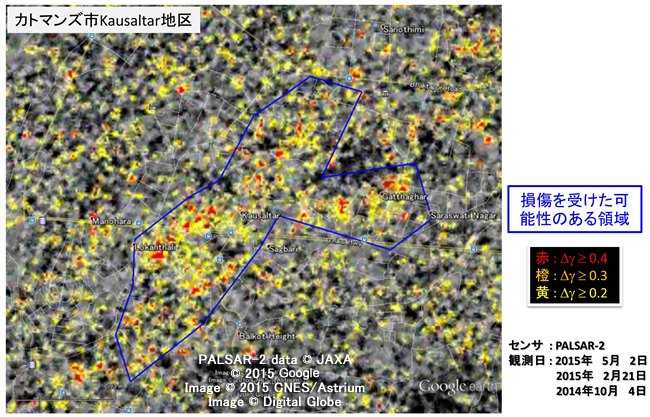

図4は、図2の枠(2)内と図3の場所で得られた、コヒーレンス差画像です。コヒーレンス差画像とは、災害前（2014年10月4日と2015年2月21日）と、災害前後 (2015年2月21日と5月2日) のコヒーレンス（画像類似性）の差を取ったもので、差が大きいほど、２つの観測期間中にレーダ画像に大きな変化があった事を示します。レーダ画像の大きな変化の例としては、建物の倒壊や道路の損傷、農地の変化や積雪の有無などがあります。図3で見られた道路や建物の損傷場所では、コヒーレンスの大きな減少を示す赤い点が多くみられました。

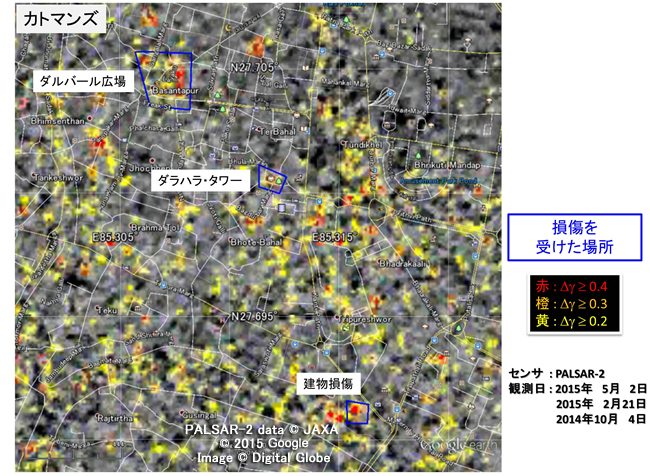

図5のコヒーレンス差画像では、カトマンズの建物倒壊場所（ダルバール広場、ダラハラ・タワー等）で、コヒーレンス差の大きな減少（損傷を受けた可能性のある建物や道路を含むエリア）を示す赤い点が確認されました。

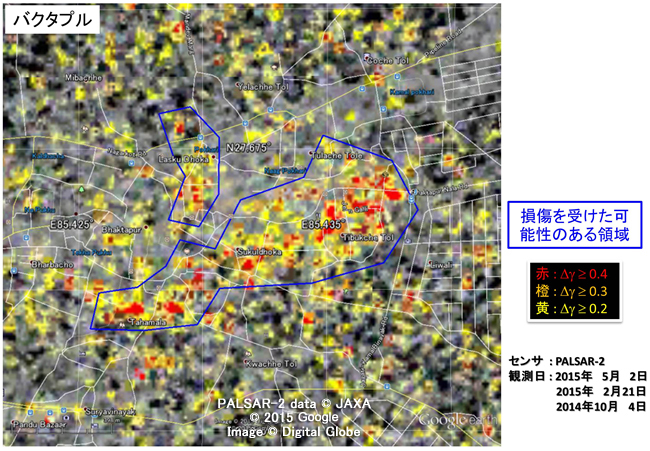

図6のコヒーレンス差画像では、古都バクタプルで大きな損傷を受けた可能性のある場所が、広範囲に広がっている様子が観測されました。
