ALOSによる災害観測

陸域観測技術衛星「だいち」(ALOS)搭載のＬバンド合成開口レーダ(PALSAR；パルサー)による2010年チリ地震にともなう緊急観測 (6)

2010年2月27日15時34分頃(日本時間、以下同じ)、チリ中部の沿岸(チリの首都サンティアゴの南西325km、深さ35km)を震源とするマグニチュード8.8の地震が発生しました(地震の規模及び位置については米国地質調査所(USGS)による発表を参照)。宇宙航空研究開発機構(以下JAXA)は地震による被害状況を把握するため、3月18日23時頃に陸域観測技術衛星「だいち」(ALOS)搭載のＬバンド合成開口レーダ(PALSAR；パルサー)による緊急観測を実施しました。本観測では2007年12月11日に取得した同じ軌道からの画像と比較し、地殻変動検出を実施しました。「だいち」は北から南へ飛行しながら、震央の南、大きな被害が報告されている都市・コンセプシオンを含む領域を観測しました。なお、解析には高精度軌道情報を使用しました。

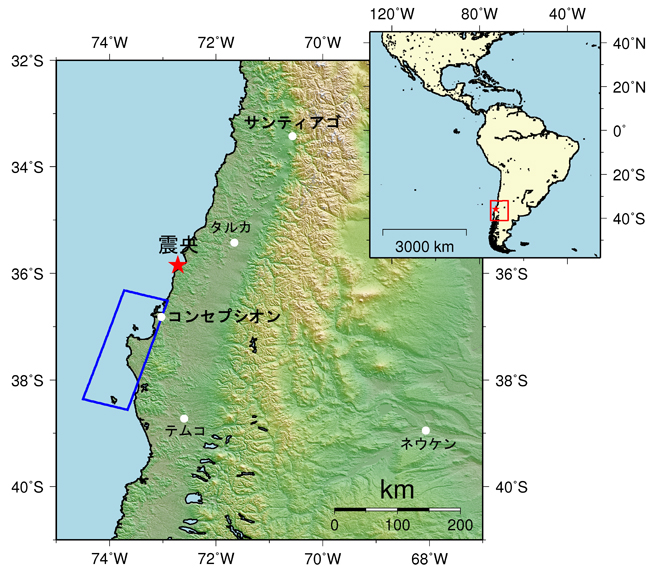

図1:2010年3月18日23時頃に陸域観測技術衛星「だいち」(ALOS)搭載のLバンド合成開口レーダ(PALSAR；パルサー)により観測された範囲(青枠は図2で示すPALSAR観測領域。赤い星印は本地震の震央位置。数値標高データはSRTM3を使用)

図1: 全体図(数値標高データはSRTM3を使用)
(クリックで拡大画像へ)

青枠は図2で示すPALSAR観測領域を表します。赤い星印は本地震の震央位置を示しています。

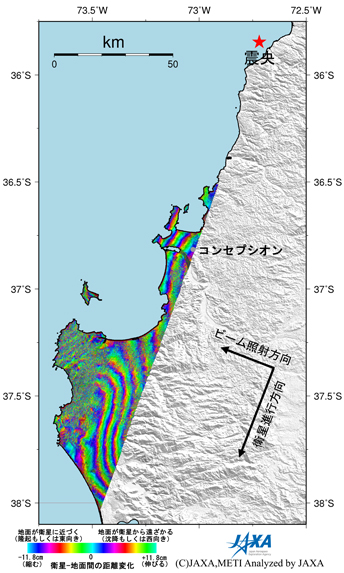

図2左：2010年2月27日15時34分頃(日本時間)に発生したチリ中部の沿岸地震に伴う地殻変動を検出するため、陸域観測技術衛星「だいち」(ALOS)搭載のLバンド合成開口レーダ(PALSAR；パルサー)により地震後の観測画像(2010年3月18日)と地震前(2007年12月11日)に取得した同じ軌道からの画像を使用して作成した差分干渉処理画像

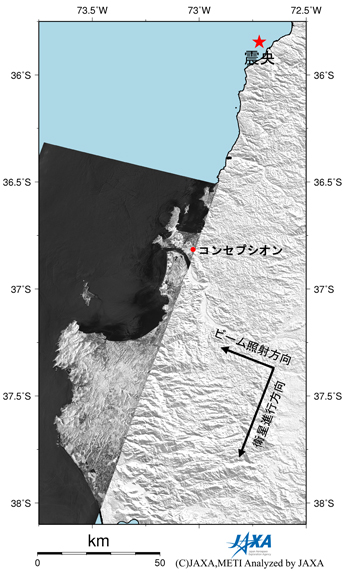

図2右:陸域観測技術衛星「だいち」(ALOS)搭載のLバンド合成開口レーダ(PALSAR；パルサー)により地震後(2010年3月18日)に観測された強度画像

図2: (左)PALSAR差分干渉画像(地殻変動図)、(右)地震後のPALSAR強度画像
(クリックで拡大画像へ)

地震に伴う地殻変動を検出するため、地震前後に取得したPALSARデータの差分干渉解析を行いました。図2左は地震前(2007年12月11日)と地震後(2010年3月18日)のPALSARデータから得られた差分干渉画像(地殻変動図)、図2右は地震後の強度画像を示したものです。図2左の差分干渉画像内で少なくとも7周期(およそ80cmの地殻変動に相当)の色のサイクルが確認でき、衛星に近づく向きの(隆起を含む)地殻変動があったことが分かります。今回「だいち」による観測から、震央から100-200km南の沿岸部で大きな地殻変動が生じた事が明らかになりました。

JAXAでは今後も「だいち」によるチリ地震に関する観測を継続していく予定です。

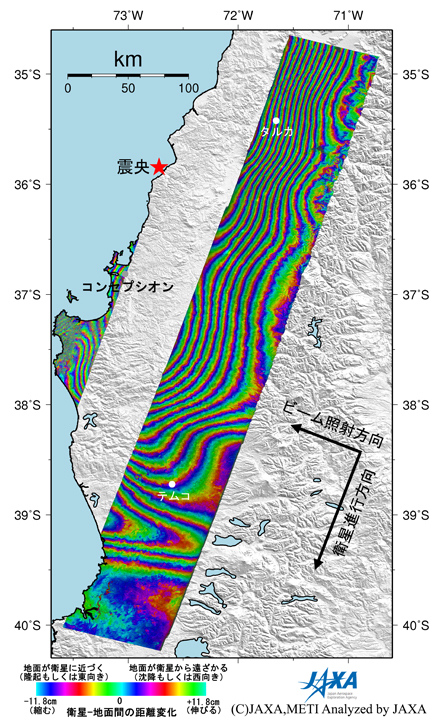

図3: 差分干渉画像(地殻変動図、2010年3月18日までに実施した2010年2月27日発生のチリ地震に関する観測の結果、降交軌道のみ)

図3: これまでに実施した観測の結果(降交軌道のみ)
(クリックで拡大画像へ)

(注1) パルサー(PALSAR): フェーズドアレイ方式Lバンド合成開口レーダ。衛星から発射した電波の反射を受信するマイクロ波レーダで、夜や曇天時も撮影が可能です。

(注2) 差分干渉処理: PALSARは『2つのデータ取得時(例えば地震の前と後)における衛星－地面間の距離』に変化があった場合、それを高い精度で検出することが可能です。地震前後のデータを比較すると、地震によって発生した地面の隆起や沈降などの地殻変動は、衛星－地面間の距離の差となり、画像では干渉縞として表わされます。なお、色の一周期は11.8cm分の距離変化(地殻変動；地殻変動量は画像内での相対的な値)を示します。

©JAXA EORC
