定常運用期間(2014/8/4~2019/5/23)におけるALOS-2の観測実績を、以下のビーム区分別にまとめました。

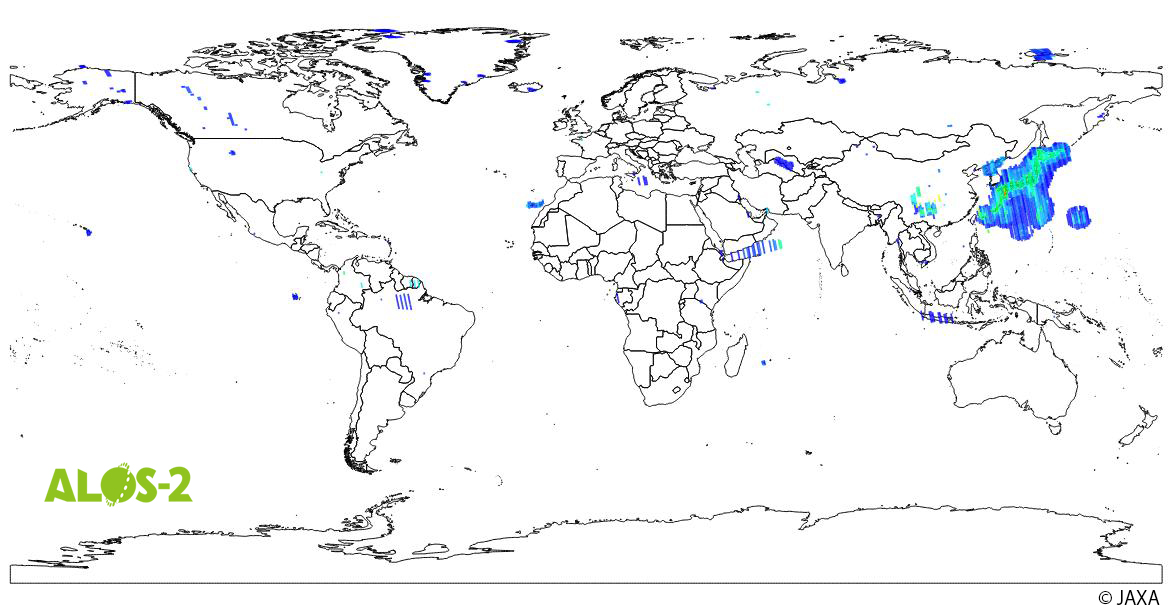

![]() U2右 昇交軌道(Ascending) Download KML(Zip圧縮ファイル) |

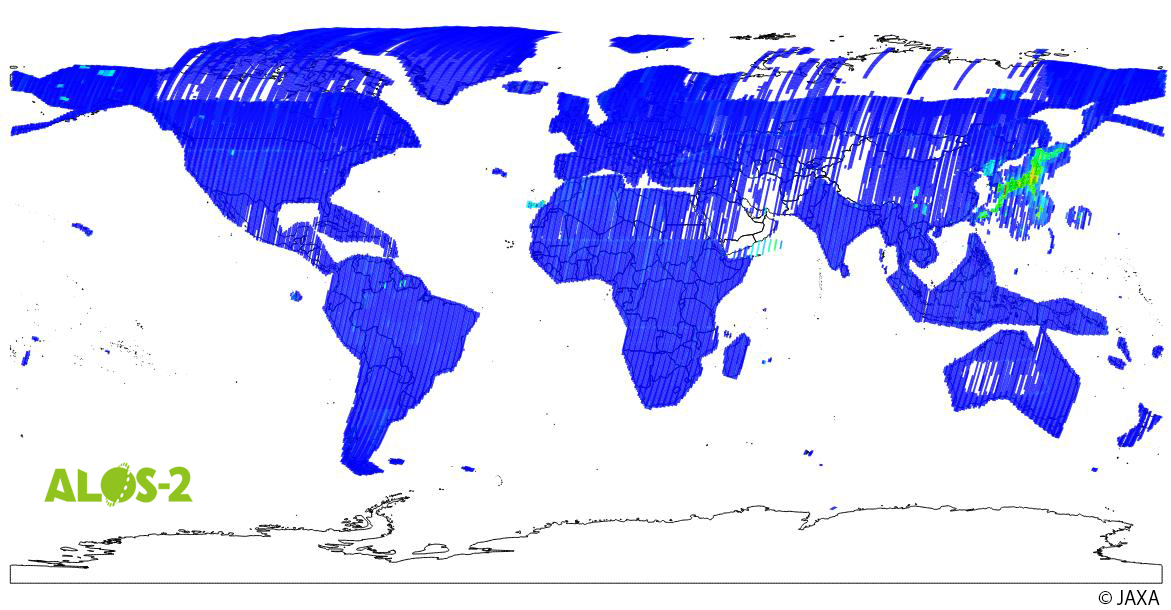

![]() U2右 降交軌道(Descending) Download KML(Zip圧縮ファイル) |
![]() U3右 昇交軌道(Ascending) Download KML(Zip圧縮ファイル) |

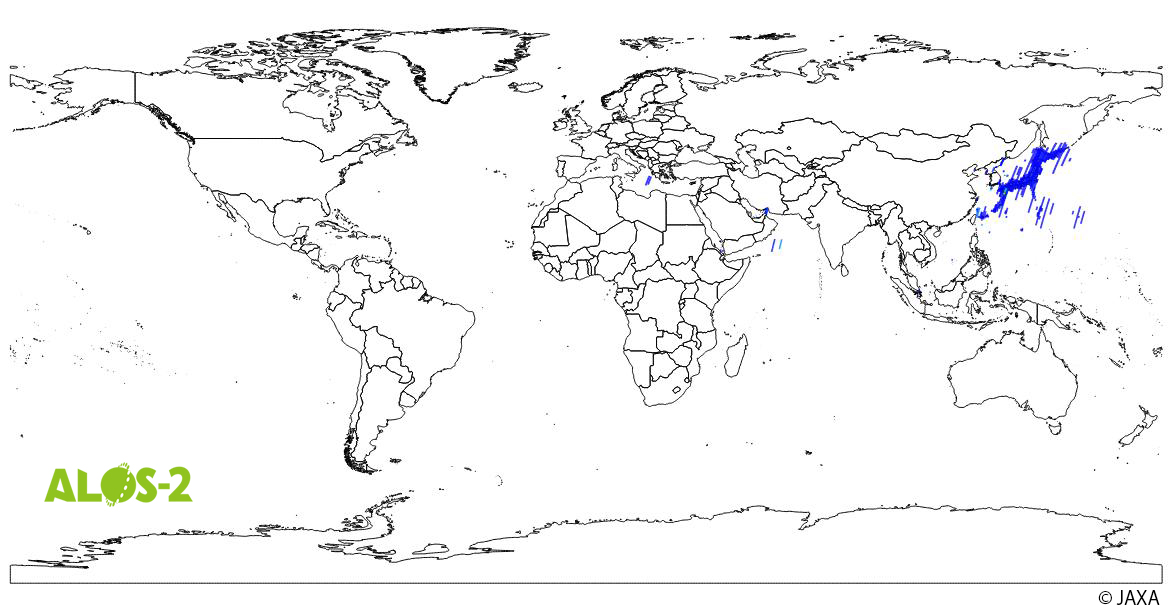

![]() U3右 降交軌道(Descending) Download KML(Zip圧縮ファイル) |

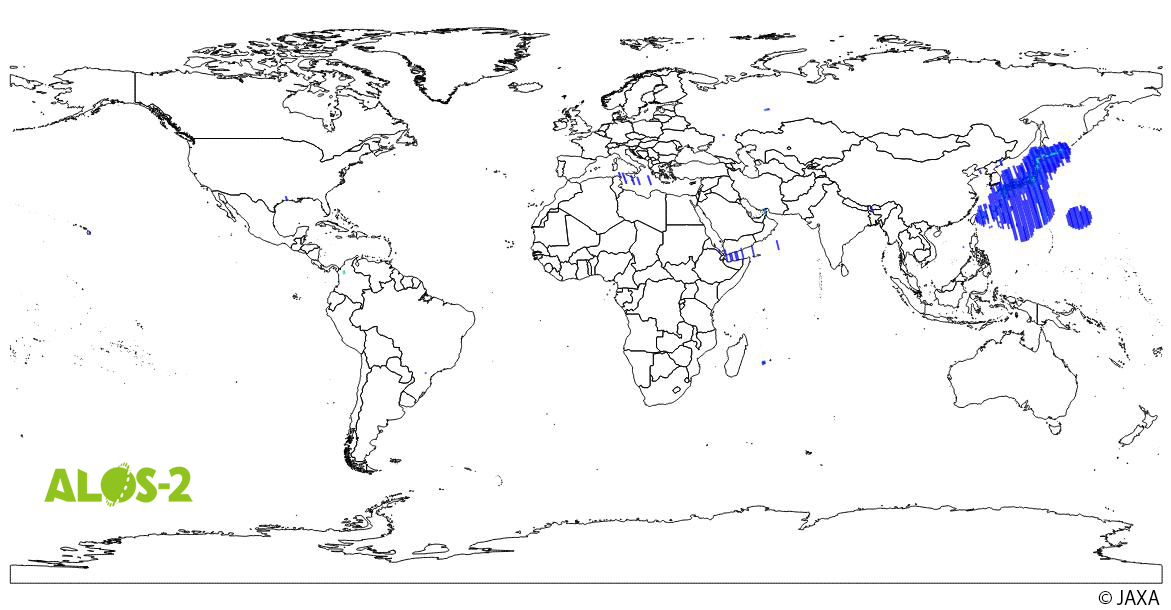

![]() U2左 昇交軌道(Ascending) Download KML(Zip圧縮ファイル) |

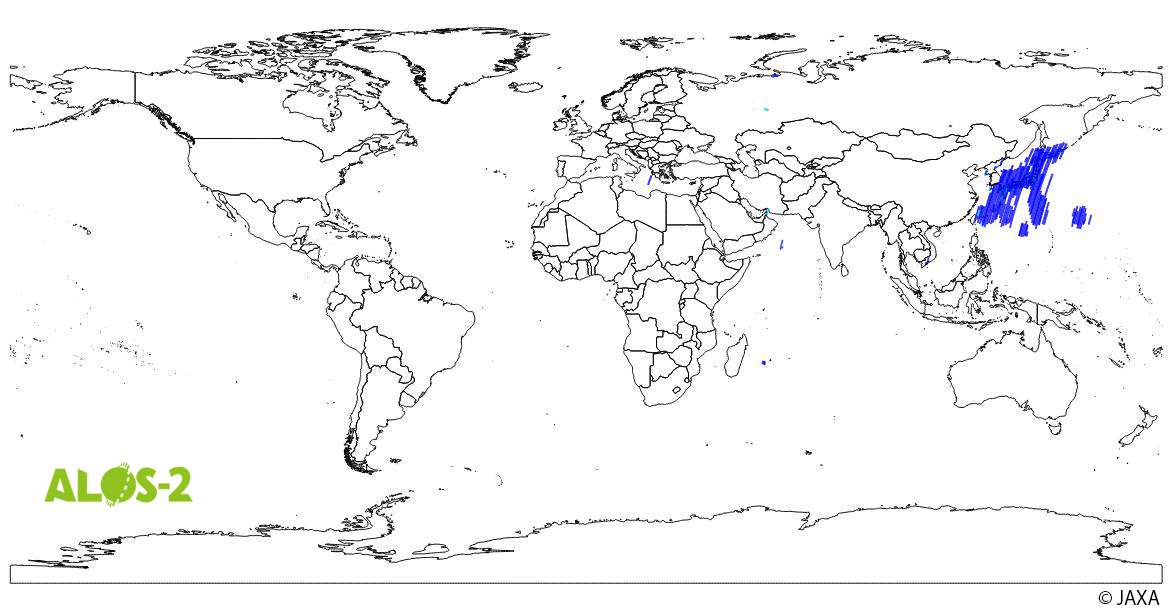

![]() U2左 降交軌道(Descending) Download KML(Zip圧縮ファイル) |

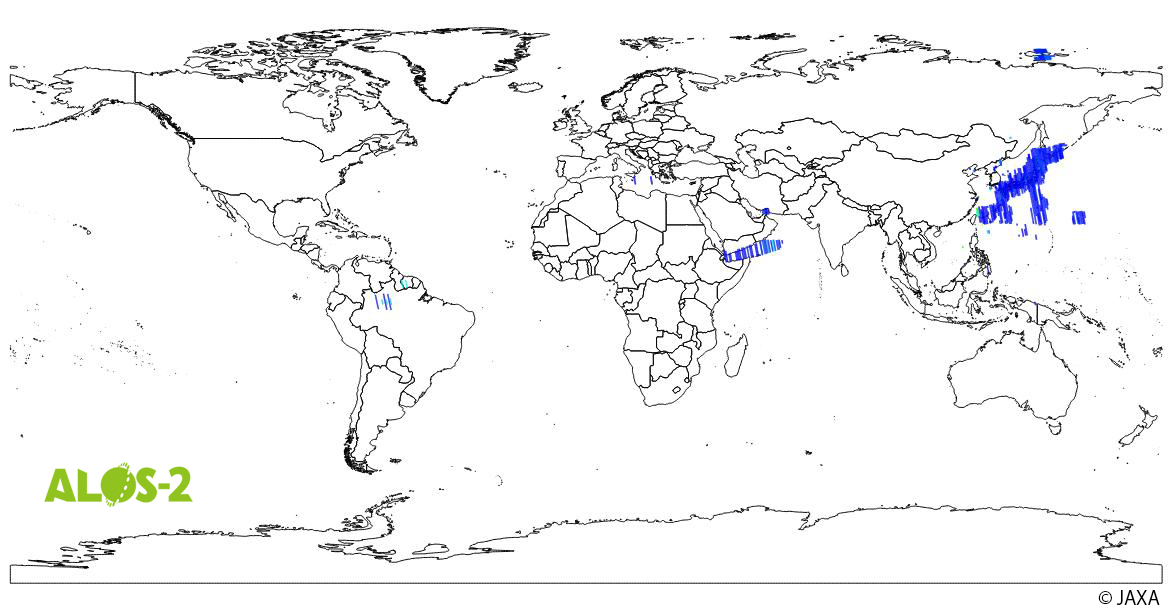

![]() U3左 昇交軌道(Ascending) Download KML(Zip圧縮ファイル) |

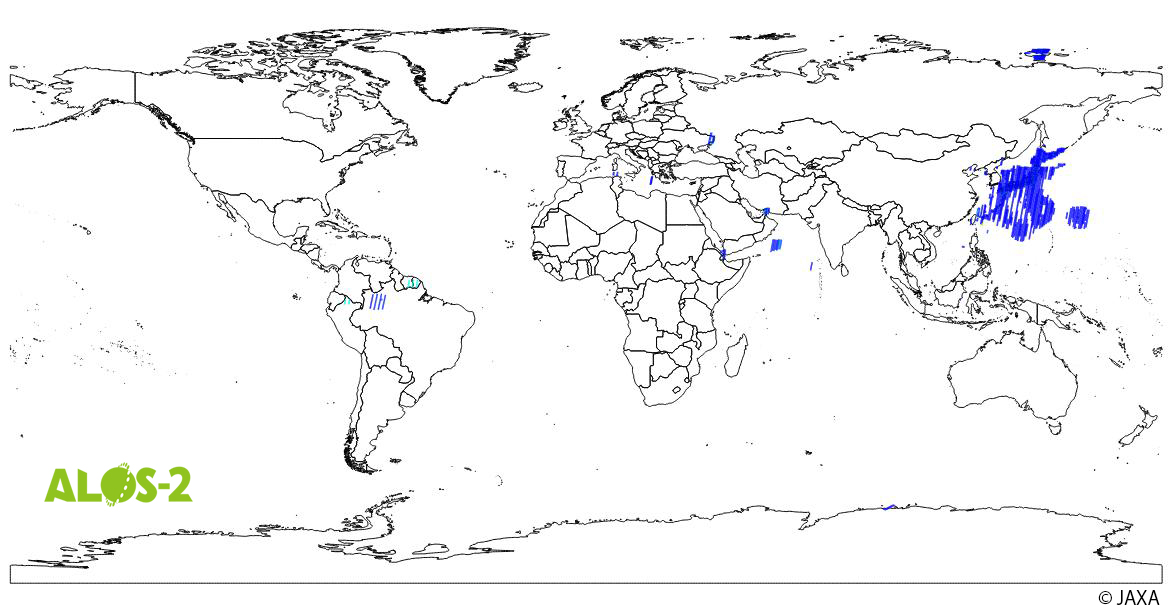

![]() U3左 降交軌道(Descending) Download KML(Zip圧縮ファイル) |
![]() FP右 昇交軌道(Ascending) Download KML(Zip圧縮ファイル) |
|

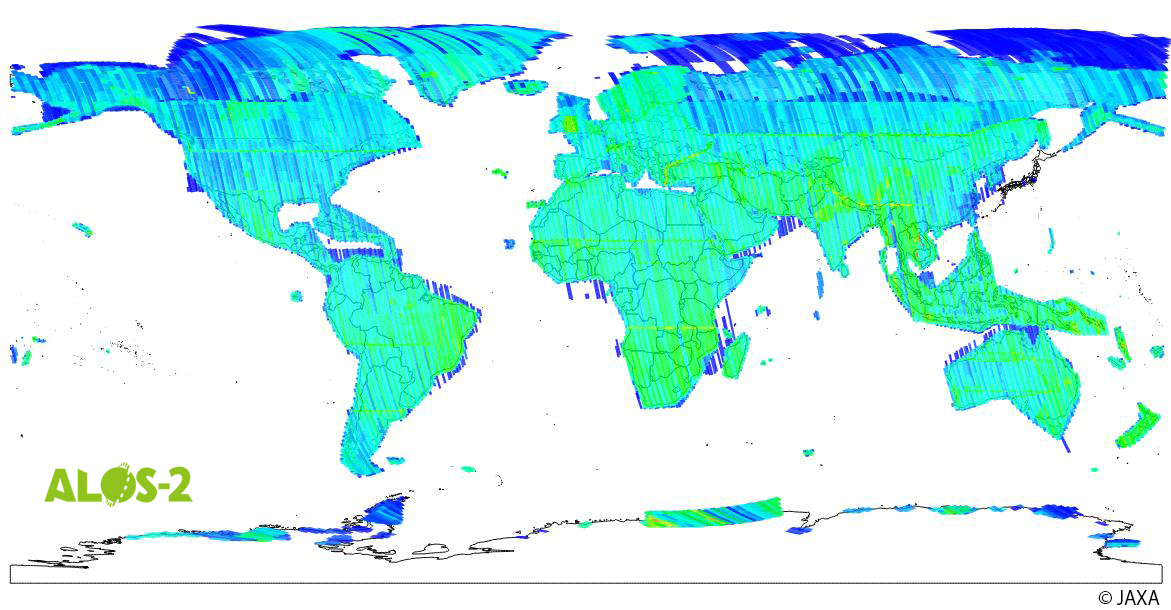

![]() F2右 昇交軌道(Ascending) Download KML(Zip圧縮ファイル) |

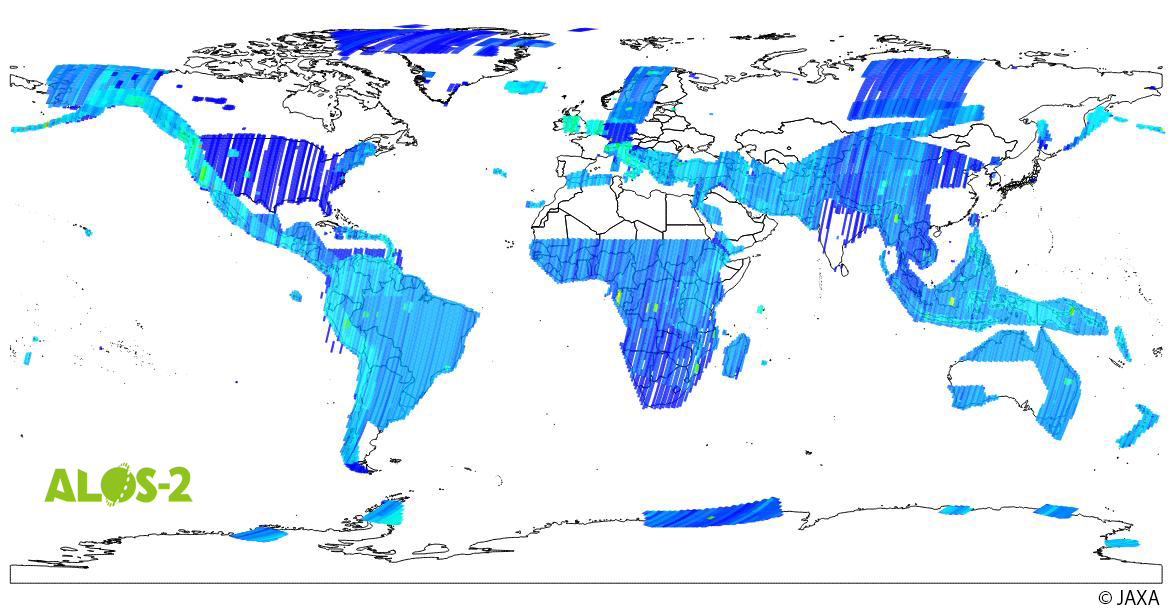

![]() F2右 降交軌道(Descending) Download KML(Zip圧縮ファイル) |
![]() W2(28MHz)右 昇交軌道(Ascending) Download KML(Zip圧縮ファイル) |

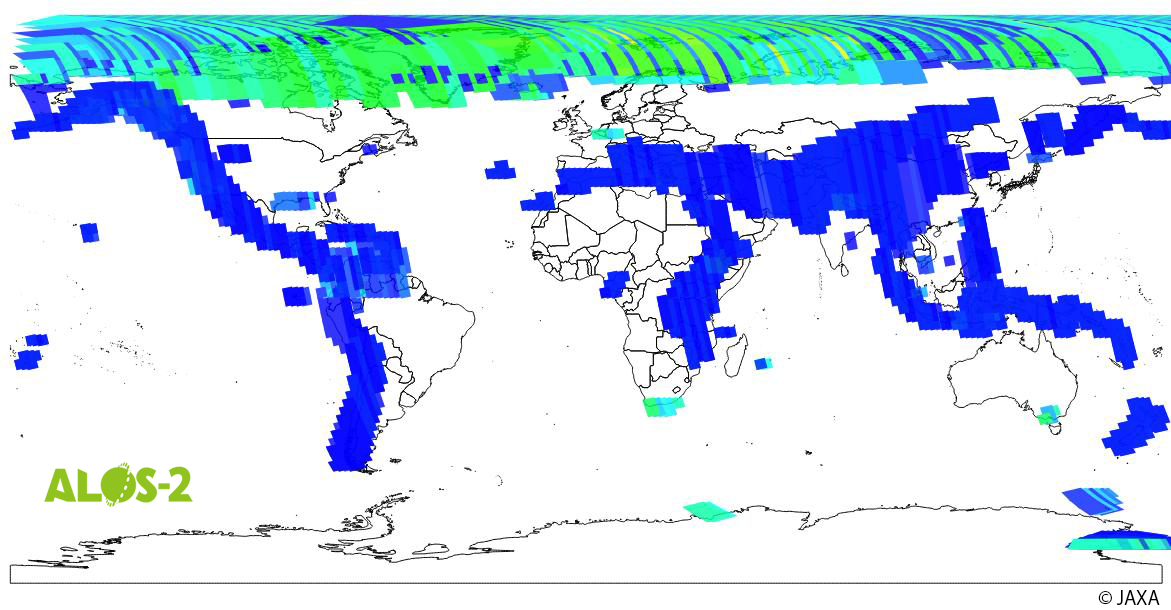

![]() W2(14MHz)右 昇交軌道(Ascending) Download KML(Zip圧縮ファイル) |

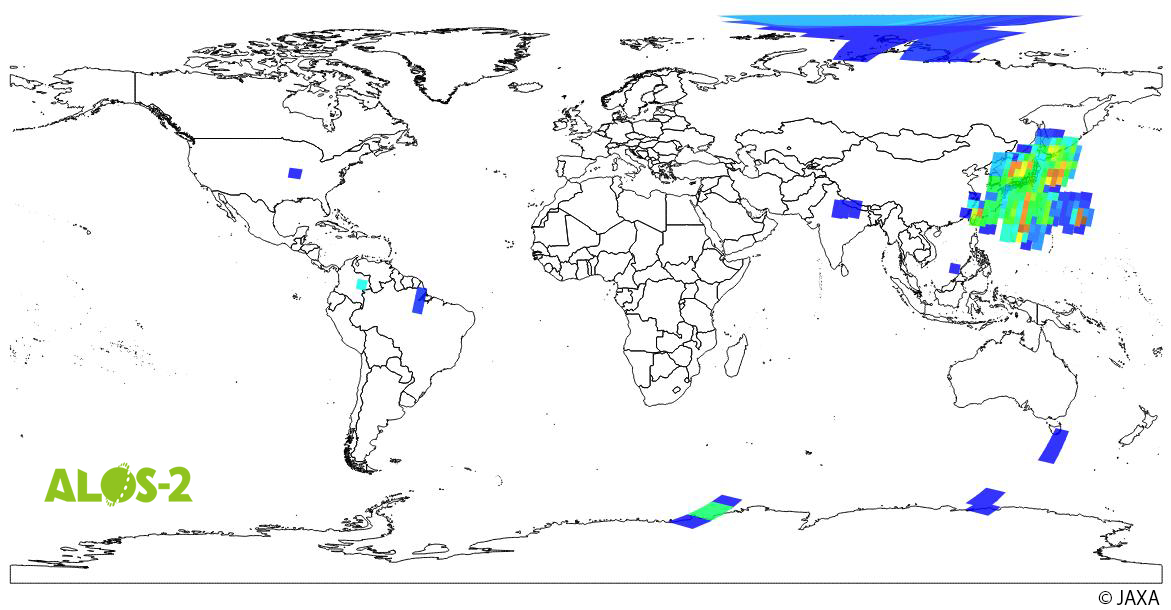

![]() W2(28MHz)右 降交軌道(Descending) Download KML(Zip圧縮ファイル) |

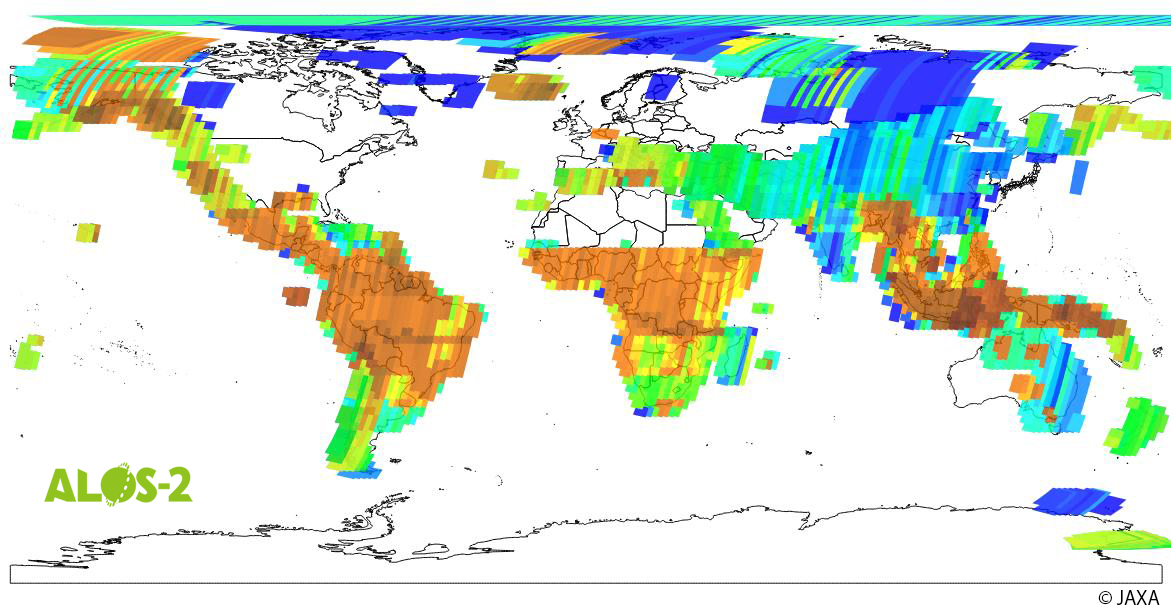

![]() W2(14MHz)右 降交軌道(Descending) Download KML(Zip圧縮ファイル) |
![]() W2(28MHz)左 昇交軌道(Ascending) Download KML(Zip圧縮ファイル) |

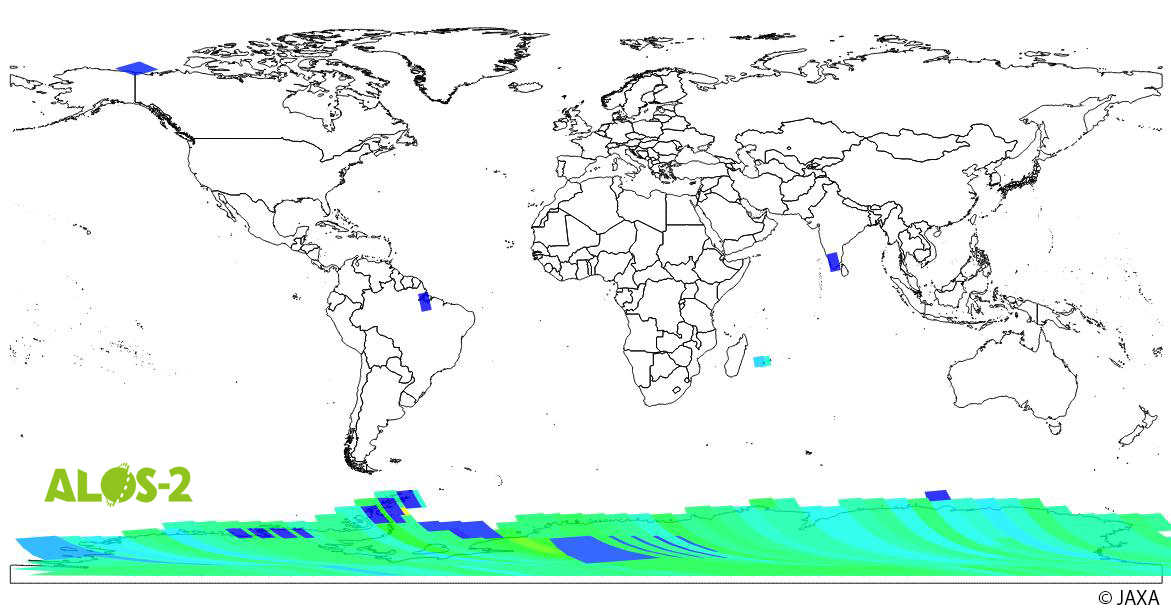

![]() W2(14MHz)左 昇交軌道(Ascending) Download KML(Zip圧縮ファイル) |

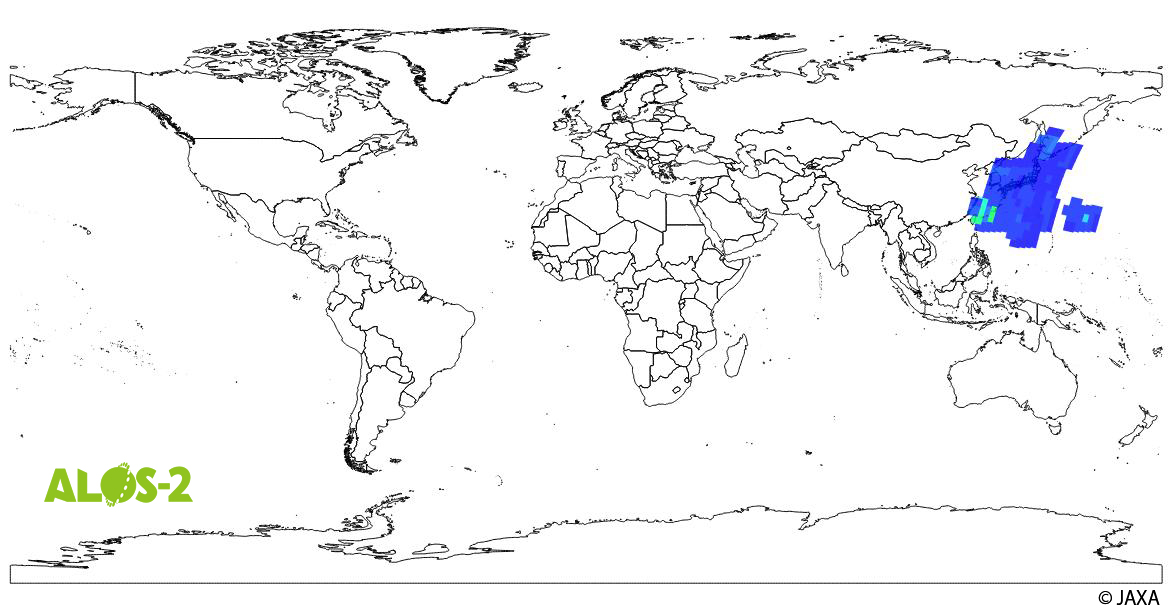

![]() W2(28MHz)左 降交軌道(Descending) Download KML(Zip圧縮ファイル) |
●概要
定常運用期間の観測実績は、 ALOS-2の定常運用期間における、ビーム区分別、シーン毎の累積観測回数を、 KMLおよびJPEGフォーマットで表したものです。
●対象観測モード
基本観測計画に採用されていた観測モードを対象としています。
●格納情報
KML内に表示される内容は、以下の通りです。
No. | 掲載内容 | 掲載例 |
1 | パス番号 | 001~207 |
2 | フレーム番号 | 0000~7190 |
3 | 観測回数 | 1~60 |
4 | ビーム番号 | 例)F2-5 |
5 | 進行方向 | A:Ascending D:Descending |
6 | 観測方向 | R:Right L:Left |
●ビーム番号
ビーム番号と、観測モード/オフナディア角の関係については、以下の通りです。
ビーム番号 | 観測モード | オフナディア角 |
U2-6 | SM1 (StripMap 3m) | 29.1 |
U2-7 | 32.7 | |
U2-8 | 35.4 | |
U2-9 | 38.2 | |
U3-10 | 40.6 | |
U3-11 | 42.7 | |
U3-12 | 44.7 | |
U3-13 | 46.4 | |
U3-14 | 48.0 | |
FP6-3 | SM2 (StripMap 6m) | 18.0 |
FP6-4 | 21.9 | |
FP6-5 | 25.6 | |
FP6-6 | 29.1 | |
FP6-7 | 32.7 | |
F2-5 | SM3 (StripMap 10m) | 28.2 |
F2-6 | 32.7 | |
F2-7 | 36.2 | |
W2 | ScanSAR | 34.9 |
●KMLファイル命名規則
KMLファイル名の命名規則は、以下の通りです。
{ビーム番号}_{A/D※1}_{R/L※2}_{格納データ内の最初の観測日}
_{格納データ内の最後の観測日}_{テーブル番号}_{バージョン}.kml
※1
A:Ascending(昇交軌道)
D:Descending(降交軌道)
※2
R:Right(右観測)
L:Left(左観測)

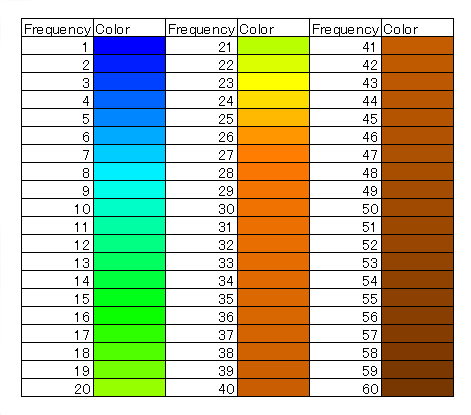

●ファイルの色と頻度の関係
表示される色と観測回数の関係は下の凡例の通りです。
