「だいち2号」による令和6年能登半島地震の観測結果について

「だいち2号」による令和6年能登半島地震の観測結果について

概要

2024年1月1日（日本時間）に能登半島でマグニチュード7.6の地震が発生し、建物損壊、土砂崩れ、火災、津波による大きな被害が発生した。
JAXAでは、国内防災機関等からの要請を受け、地震発生直後の1月1日から「だいち2号」による緊急観測を実施し、関係機関へのデータや解析結果の提供、アーカイブデータの公開を実施した。
関係機関やJAXAによる解析結果から、能登半島における地震に伴う顕著な地殻変動が検出された。
【1月11日追記】2.5 次元解析結果および1月8日の観測結果を追加しました。
【1月17日追記】1月5日および10日のScanSAR観測結果を追加しました。

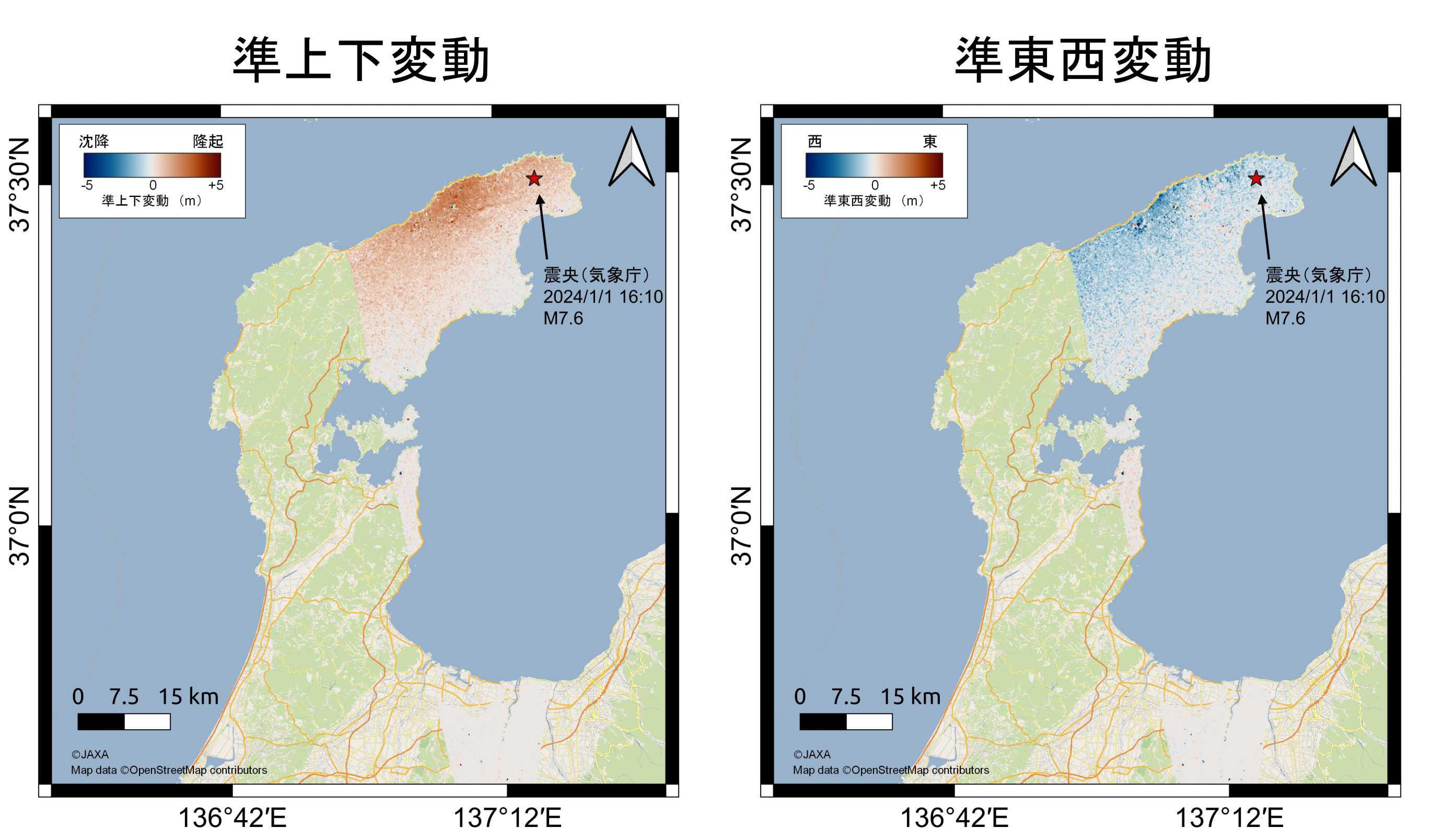

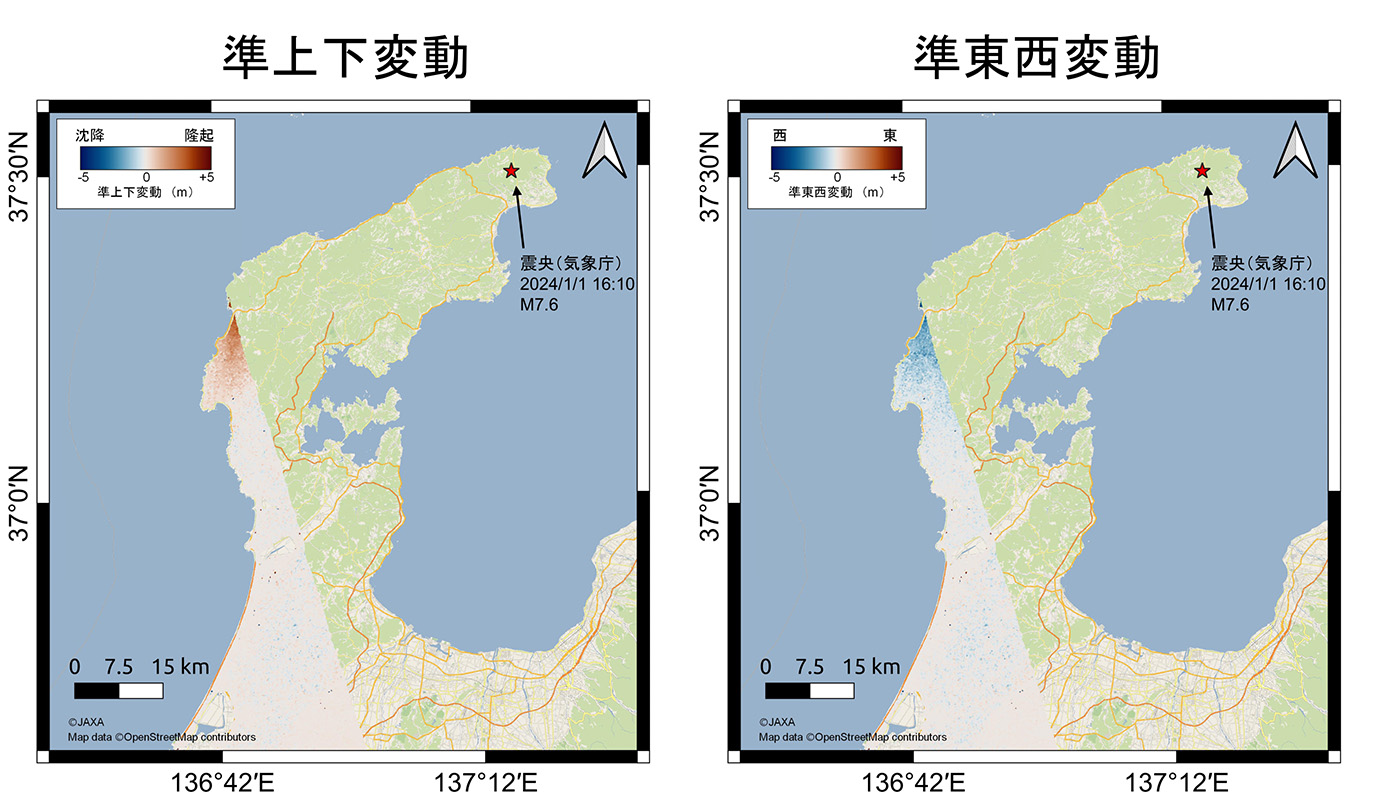

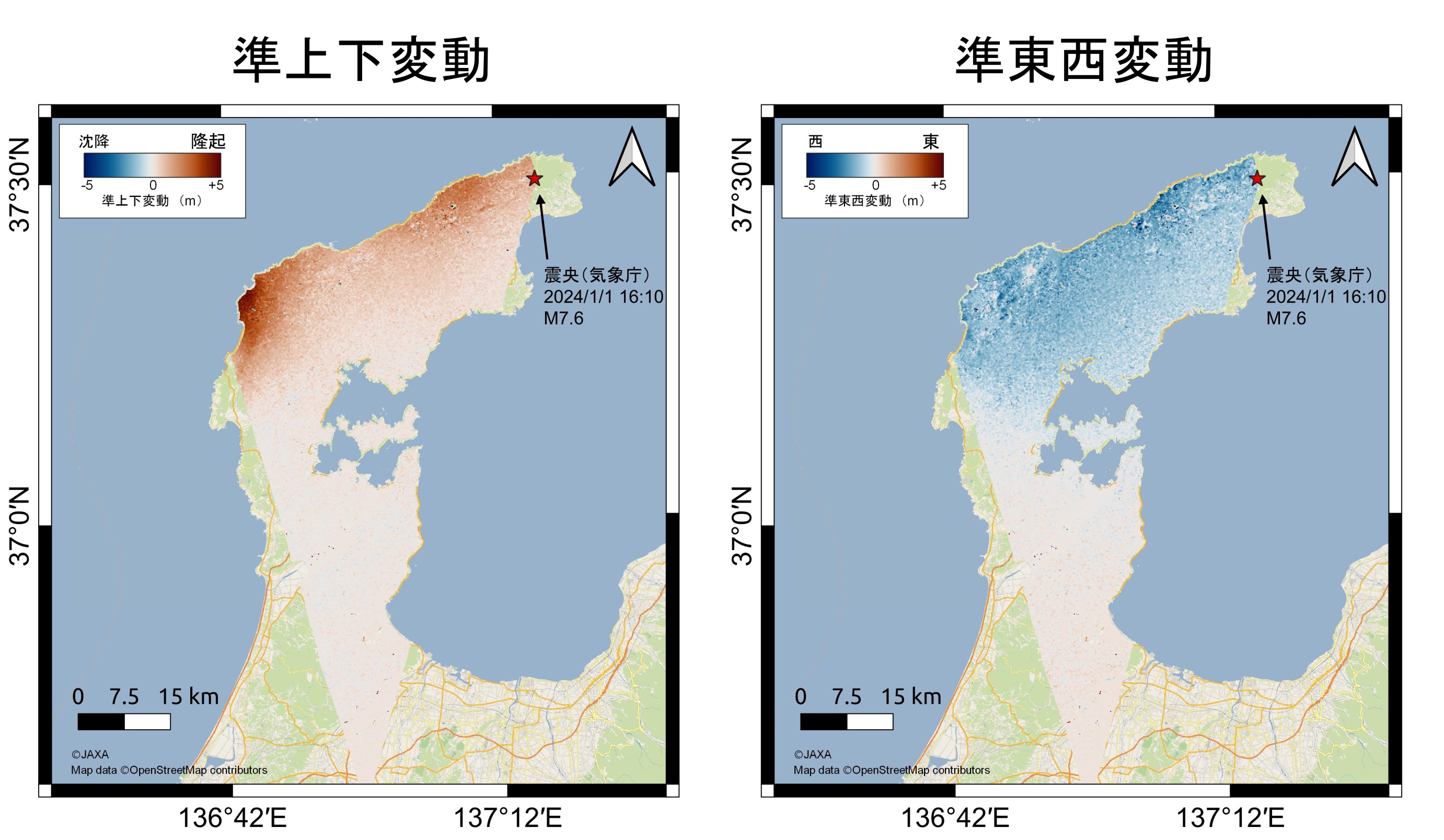

【1月24日追記】2.5次元解析結果を追加しました。

はじめに

　2024年1月1日16時10分頃（日本時間、以下同じ）に能登半島で発生したマグニチュード7.6（気象庁報告）の地震について、JAXAは国内防災機関等からの要請に基づき、「だいち2号」（ALOS-2）搭載の合成開口レーダ「PALSAR-2」よる緊急観測を行い、データを関係機関に提供しました。図1に今回の観測範囲、表1に緊急観測データの詳細を示します。

図1：「だいち2号」による2024年1月1～15日の観測範囲（図中番号は表1と対応）。星印は震央の位置（気象庁発表^*1）を示します。
(左図) Stripmapモードによる撮像範囲。(右図)ScanSARモードによる撮像範囲。

表1：「だいち2号」による観測の一覧
	観測日時(日本時間)	パス番号	観測モード	ビーム番号	軌道・観測方向
(1)	1月1日23時10分	121	Stripmap 3m	U2-6	昇交・左
(2)	1月2日12時37分	26	Stripmap 3m	U2-8	降交・左
(3)	1月3日23時51分	127	Stripmap 3m	U2-9	昇交・右
(4)	1月5日12時01分	21	ScanSAR	W2	降交・右
(5)	1月8日23時58分	128	Stripmap 3m	U3-13	昇交・右
(6)	1月9日11時49分	19	Stripmap 3m	U3-10	降交・右
(7)	1月10日22時59分	120	ScanSAR	W2	昇交・左
(8)	1月12日23時44分	126	Stripmap 3m	U2-7	昇交・右
(9)	1月14日11時56分	20	Stripmap 3m	U2-8	降交・右
(10)	1月15日23時10分	121	Stripmap 3m	U2-7	昇交・左

JAXAにおける解析例

1)1月1日の観測結果

　図2は、2022年9月26日（地震前）と2024年1月1日（地震後）の観測データを用いた差分干渉画像です。この観測では、およそ東側から西方向に電波を照射して観測しており、画像の青→ピンク→黄色の変化は地表が衛星から遠ざかる方向（西向きまたは沈降）、青→黄→ピンク色の変化は地表が衛星に近づく方向（東向きまたは隆起）に動いたことを示します^*2。
図3は、同期間の観測データを用いて、ピクセルオフセット法により検出した地殻変動図です。赤色（暖色系）の変化は地表が衛星から遠ざかる方向（西向きまたは沈降）の変動、青色（寒色系）の変化は地表が衛星に近づく方向（東向きまたは隆起）の変動を示します。干渉画像では干渉性の低下により能登半島北部から北西部にかけて干渉縞を検出できていませんが、ピクセルオフセット法により能登半島北西部の輪島市周辺で3m程度の近づく変動が検出されています。

図2：2022年9月26日（地震前）と2024年1月1日（地震後）の観測データによる干渉画像

(クリックで拡大)

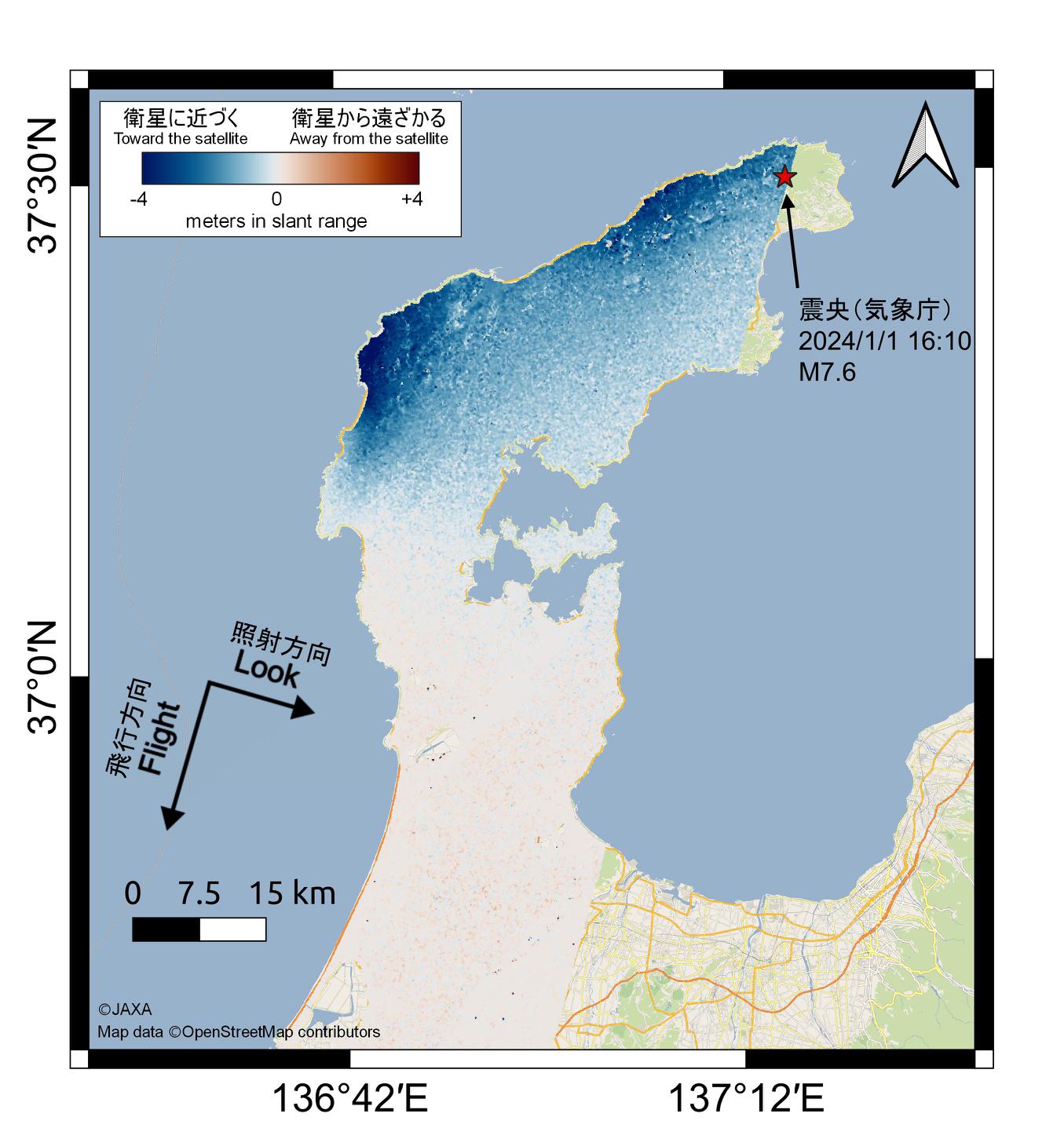

図3：2022年9月26日と2024年1月1日の観測データによりピクセルオフセット法で検出した地殻変動図

(クリックで拡大)

2) 1月2日の観測結果

　図4は、2023年6月6日（地震前）と2024年1月2日（地震後）の観測データを用いた差分干渉画像です。この観測では、およそ西側から東方向に電波を照射して観測しており、画像の青→ピンク→黄色の変化は地表が衛星から遠ざかる方向（東向きまたは沈降）、青→黄→ピンク色の変化は地表が衛星に近づく方向（西向きまたは隆起）に動いたことを示します。
図5は、同期間の観測データを用いて、ピクセルオフセット法により検出した地殻変動図です。赤色（暖色系）の変化は地表が衛星から遠ざかる方向（東向きまたは沈降）の変動、青色（寒色系）の変化は地表が衛星に近づく方向（西向きまたは隆起）の変動を示します。東西両側からの観測において衛星に近づく地殻変動が検出され、隆起が示唆されます。

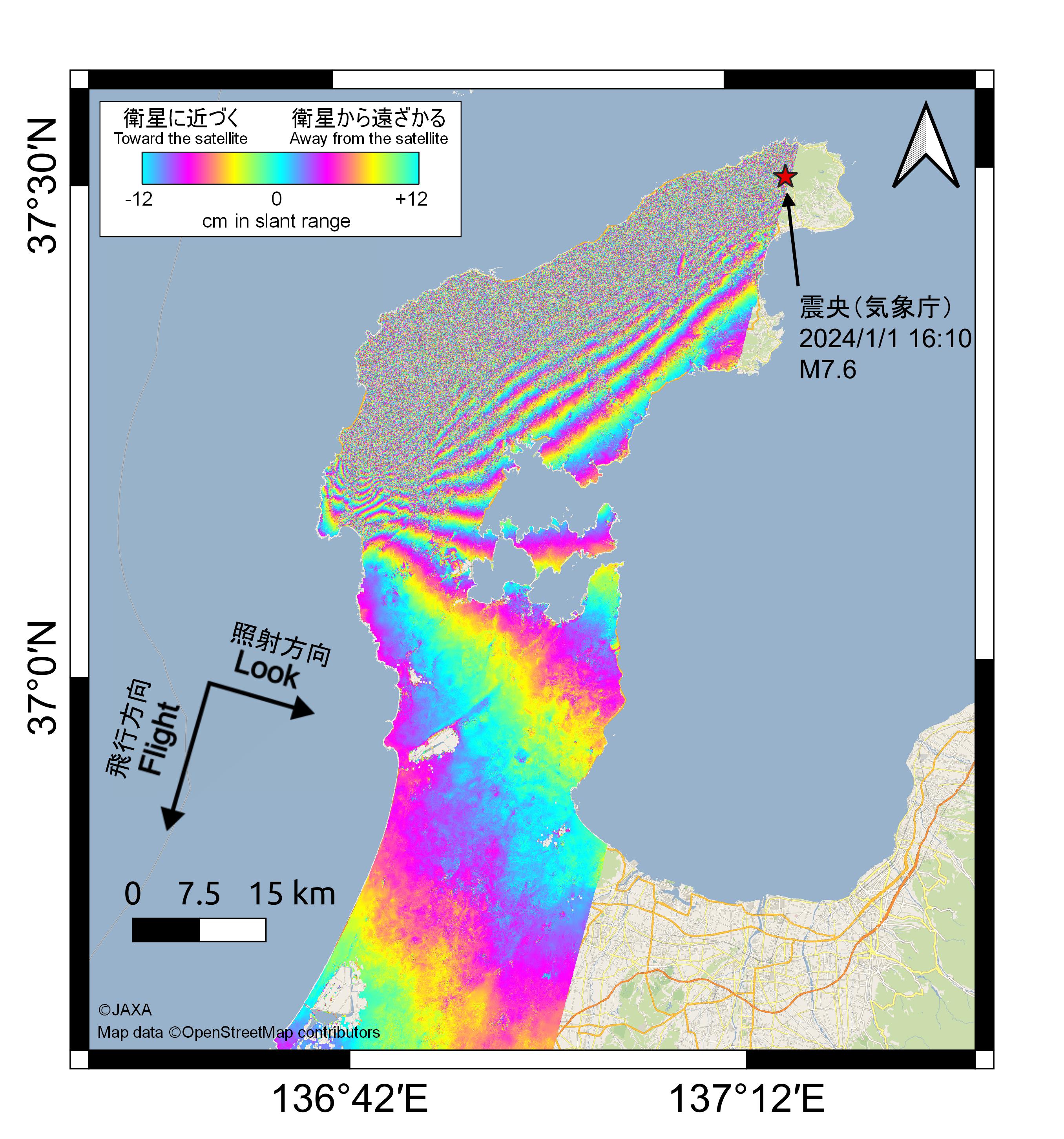

図4：2023年6月6日（地震前）と2024年1月2日（地震後）の観測データによる干渉画像

(クリックで拡大)

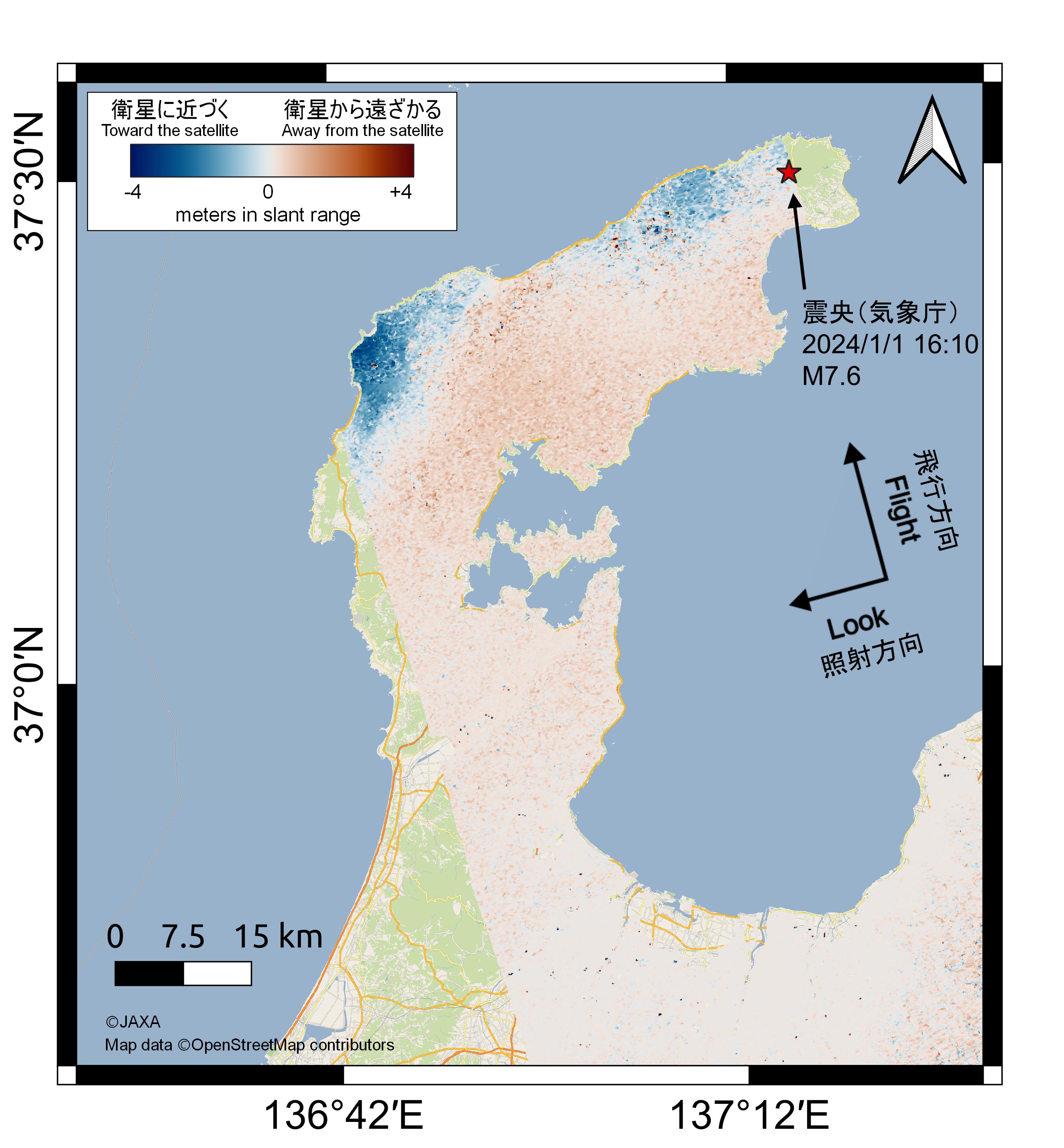

図5：2023年6月6日と2024年1月2日の観測データによりピクセルオフセット法で検出した地殻変動図

(クリックで拡大)

3) 1月3日の観測結果

　図6は、2023年12月6日（地震前）と2024年1月3日（地震後）の観測データを用いた差分干渉画像です。この観測では、およそ西側から東方向に電波を照射して観測しており、画像の青→ピンク→黄色の変化は地表が衛星から遠ざかる方向（東向きまたは沈降）、青→黄→ピンク色の変化は地表が衛星に近づく方向（西向きまたは隆起）に動いたことを示します。
図7は、同期間の観測データを用いて、ピクセルオフセット法により検出した地殻変動図です。赤色（暖色系）の変化は地表が衛星から遠ざかる方向（東向きまたは沈降）の変動、青色（寒色系）の変化は地表が衛星に近づく方向（西向きまたは隆起）の変動を示します。

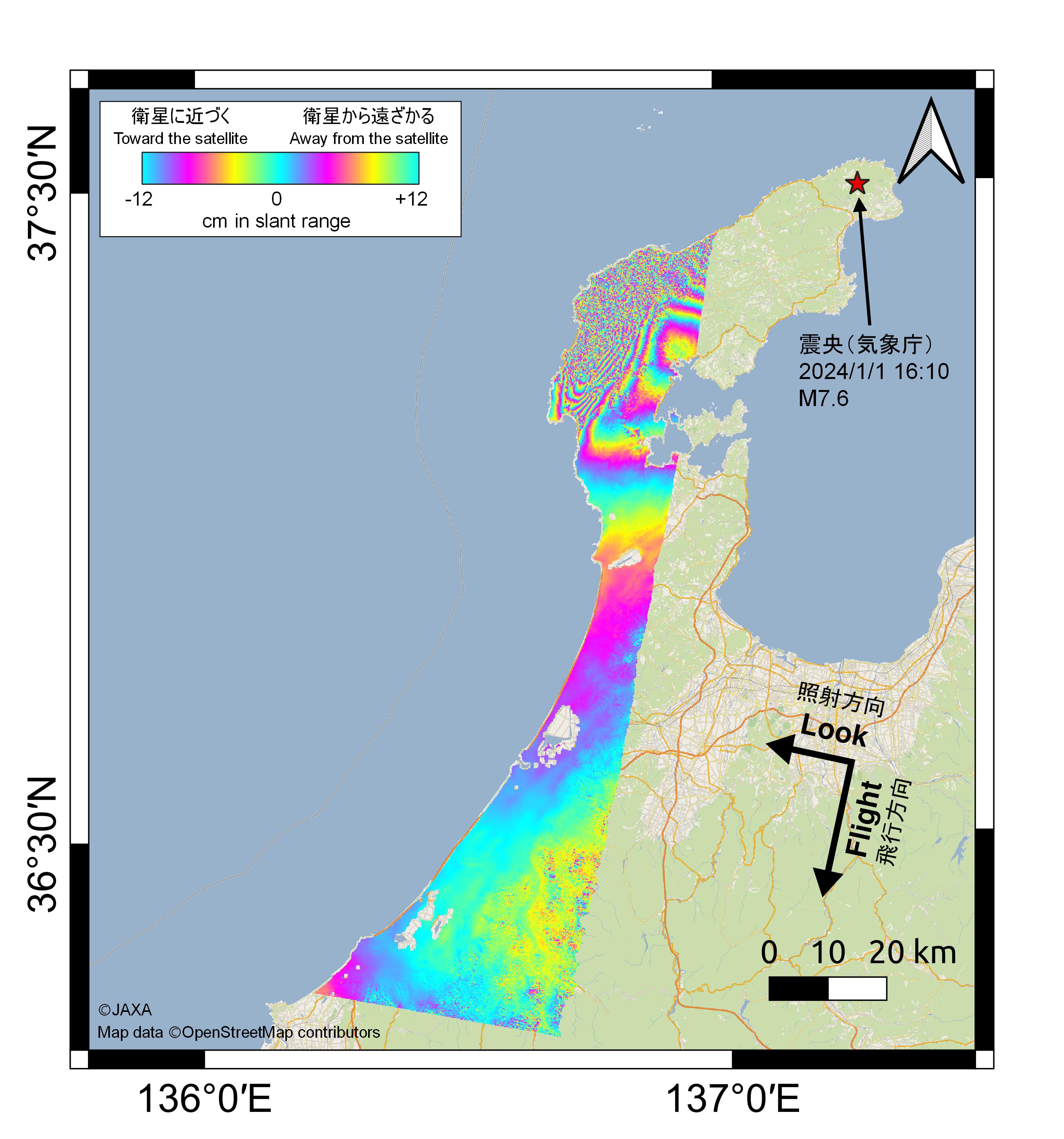

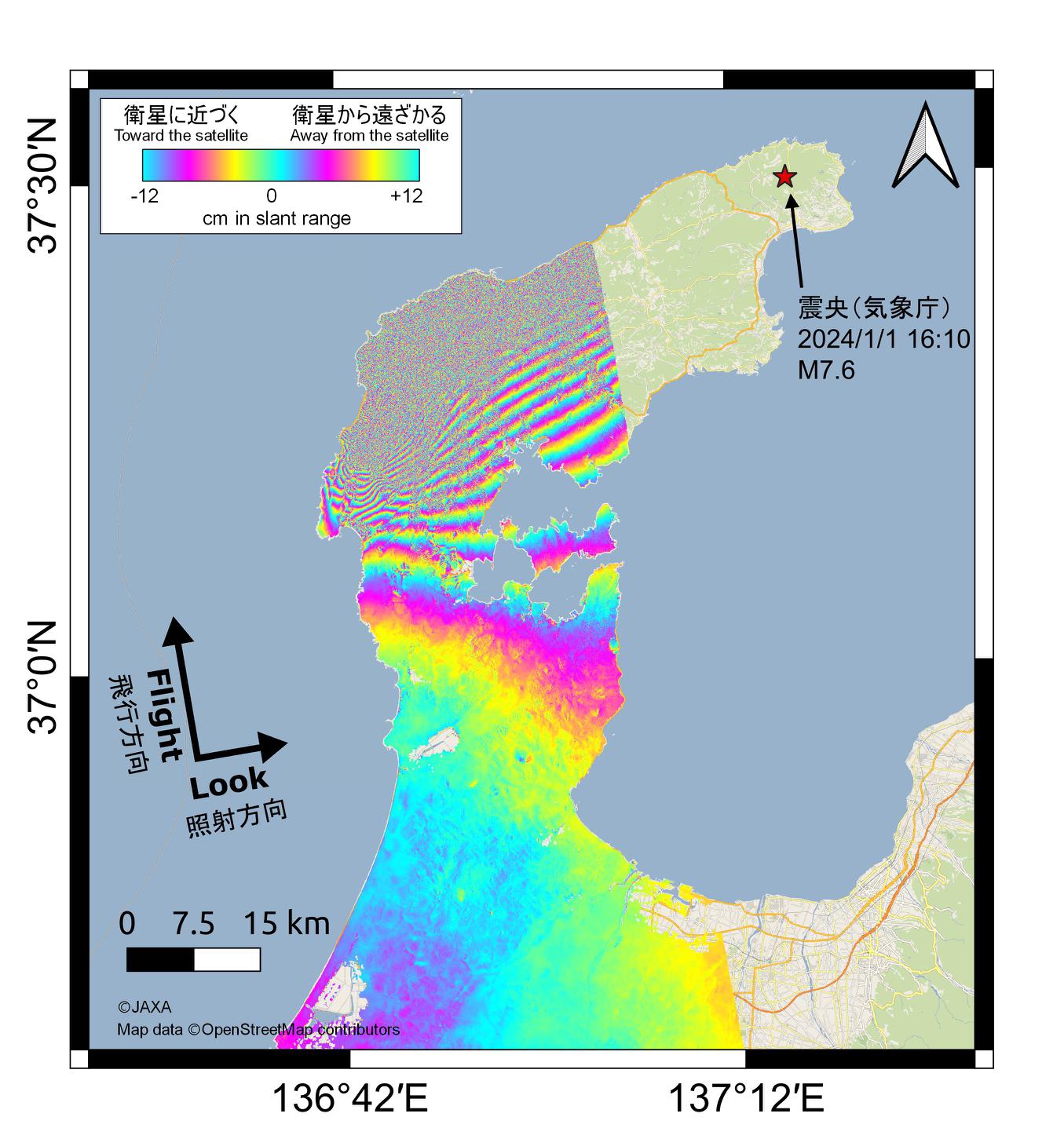

図6：2023年12月6日（地震前）と2024年1月3日（地震後）の観測データによる干渉画像（クリックで拡大）

(クリックで拡大)

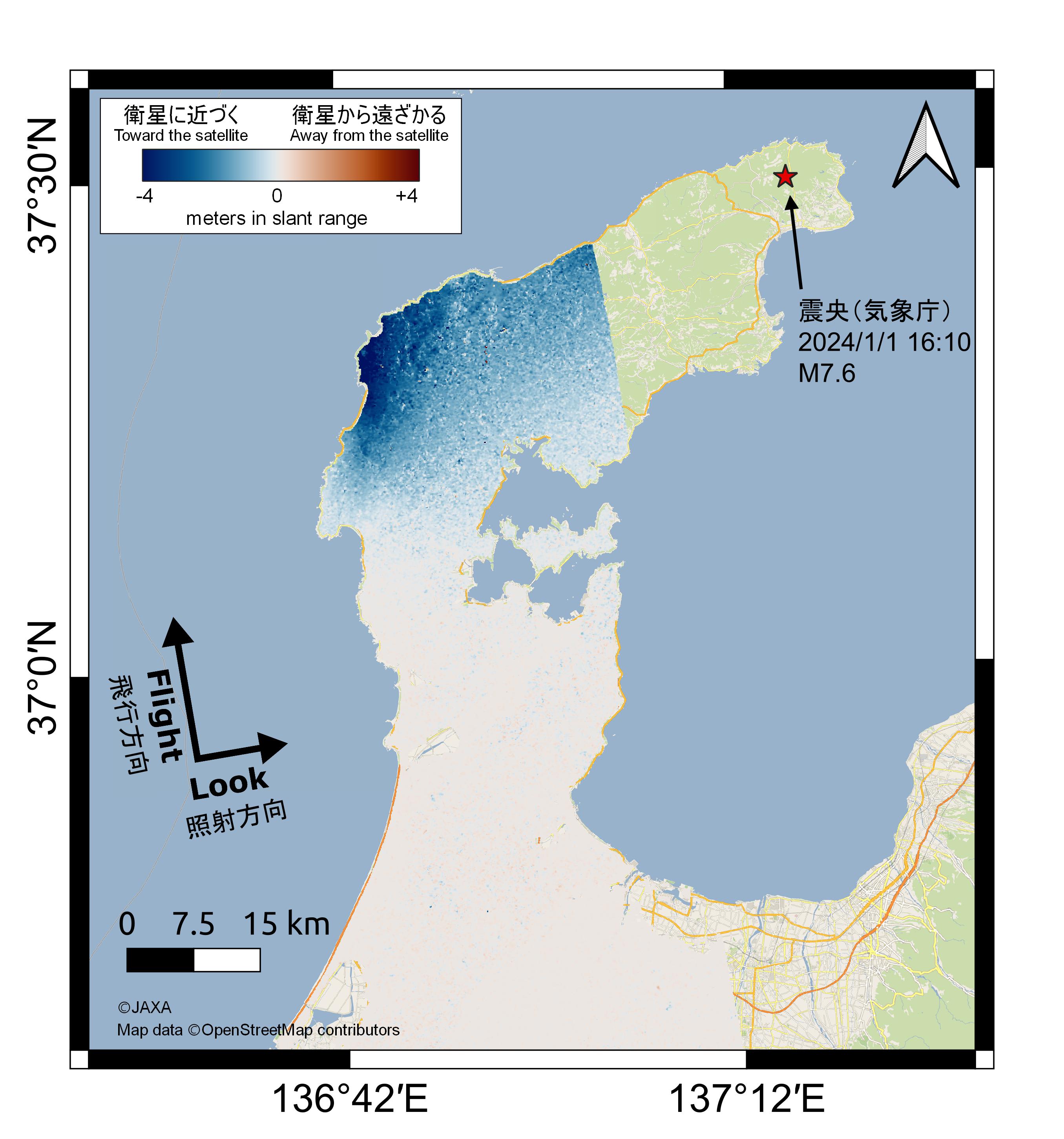

図7：2023年12月6日と2024年1月3日の観測データによりピクセルオフセット法で検出した地殻変動図

(クリックで拡大)

4)１月５日の観測結果

　図8は、2023年11月24日（地震前）と2024年1月5日（地震後）のScanSARモードによる観測データを用いた差分干渉画像です。本解析には能登半島が含まれるBeam1のみを使用しています。この観測では、およそ東側から西方向に電波を照射して観測しており、画像の青→ピンク→黄色の変化は地表が衛星から遠ざかる方向（西向きまたは沈降）、青→黄→ピンク色の変化は地表が衛星に近づく方向（東向きまたは隆起）に動いたことを示します。

図8：2023年11月24日（地震前）と2024年1月5日（地震後）の観測データによる干渉画像

（クリックで拡大)

5) 1月8日の観測結果

　図9は、2023年6月12日（地震前）と2024年1月8日（地震後）の観測データを用いた差分干渉画像です。この観測では、およそ西側から東方向に電波を照射して観測しており、画像の青→ピンク→黄色の変化は地表が衛星から遠ざかる方向（東向きまたは沈降）、青→黄→ピンク色の変化は地表が衛星に近づく方向（西向きまたは隆起）に動いたことを示します。

　図10は、同期間の観測データを用いて、ピクセルオフセット法により検出した地殻変動図です。赤色（暖色系）の変化は地表が衛星から遠ざかる方向（東向きまたは沈降）の変動、青色（寒色系）の変化は地表が衛星に近づく方向（西向きまたは隆起）の変動を示します。本解析では、これまでの観測範囲に含まれていなかった、能登半島先端部の珠洲市周辺の地殻変動が検出されました。

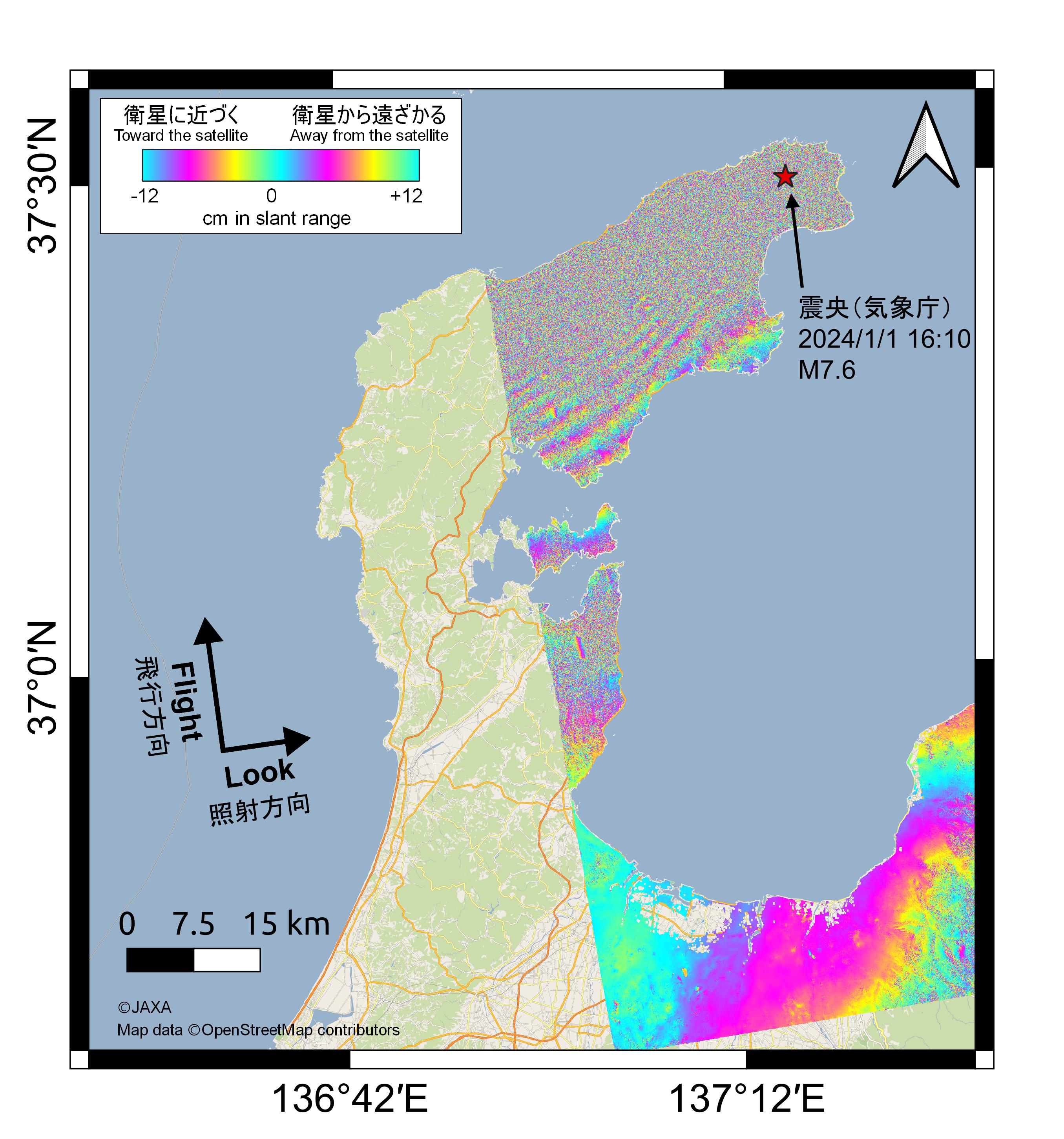

図９：2023年6月12日（地震前）と2024年1月８日（地震後）の観測データによる干渉画像

(クリックで拡大)

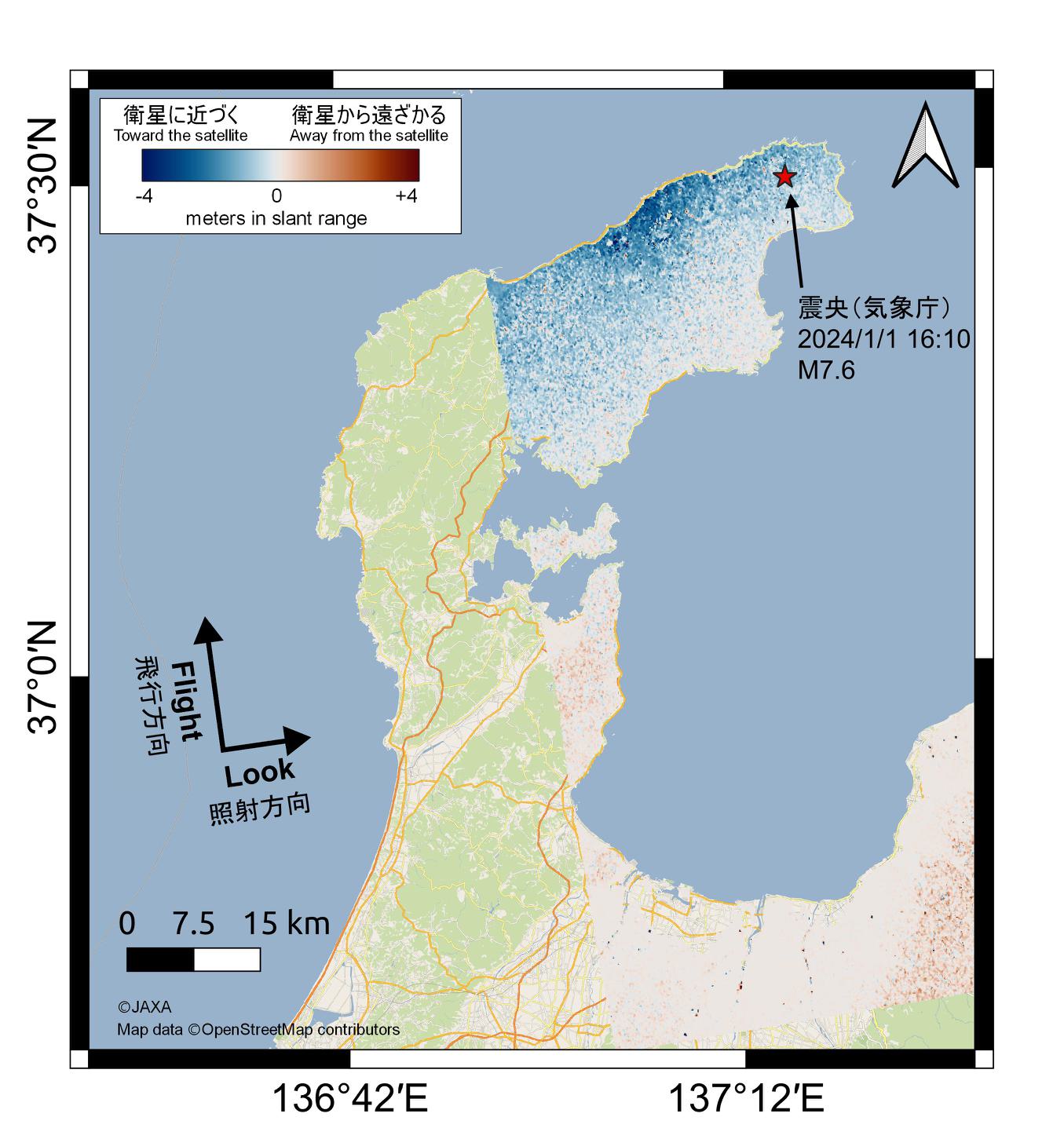

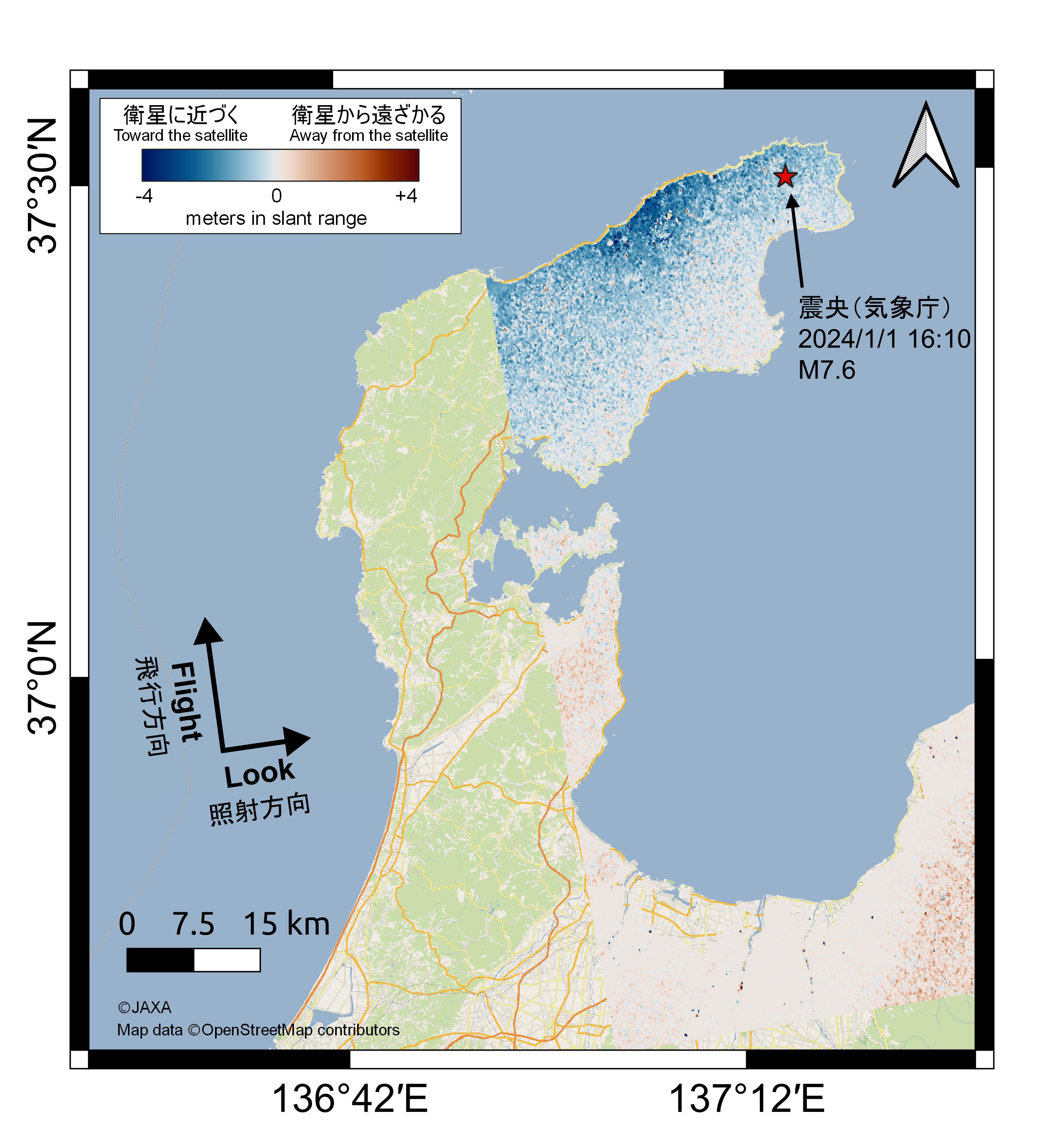

図10：2023年6月12日と2024年1月8日の観測データによりピクセルオフセット法で検出した地殻変動図

(クリックで拡大)

6) 1月10日の観測結果

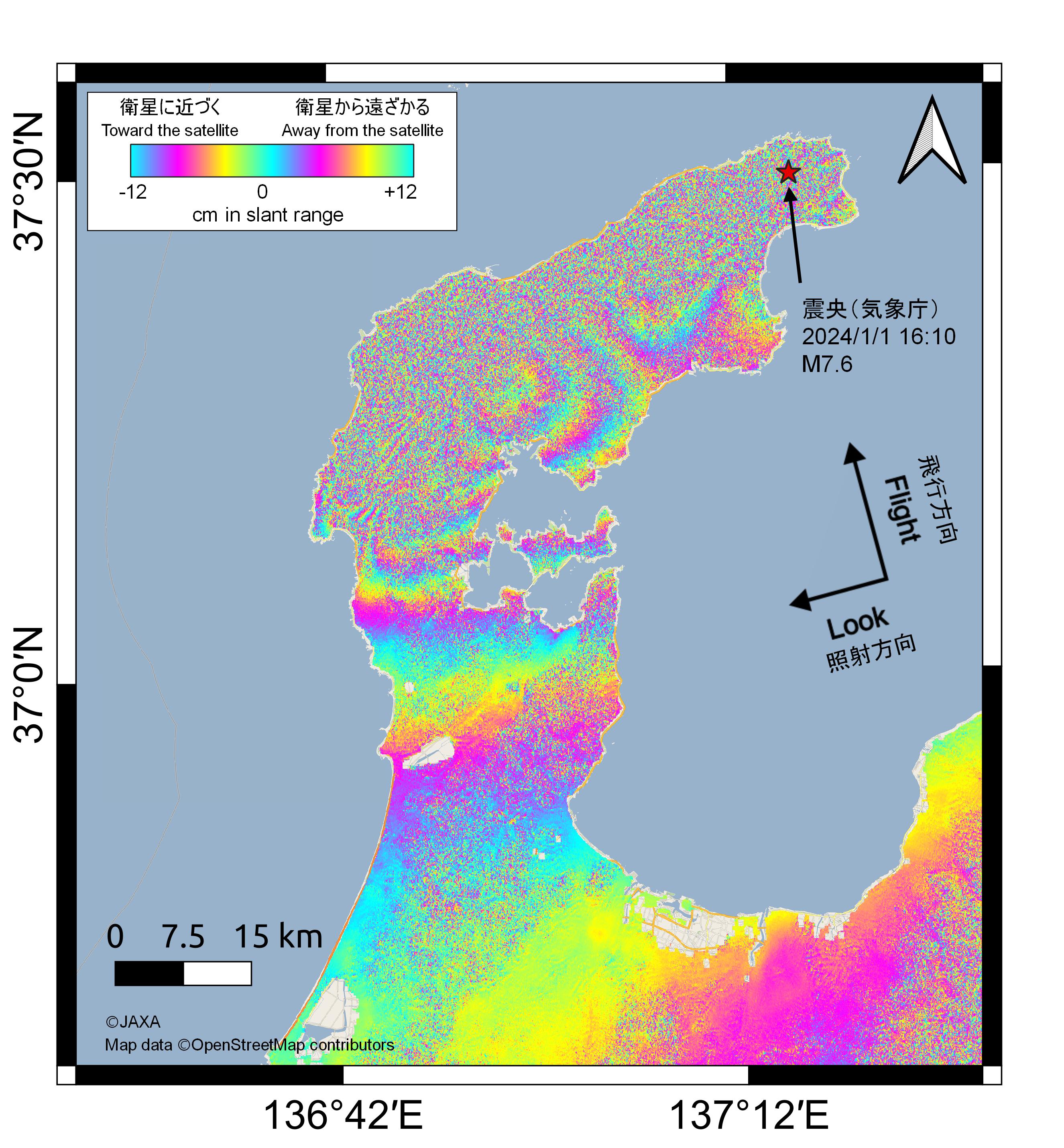

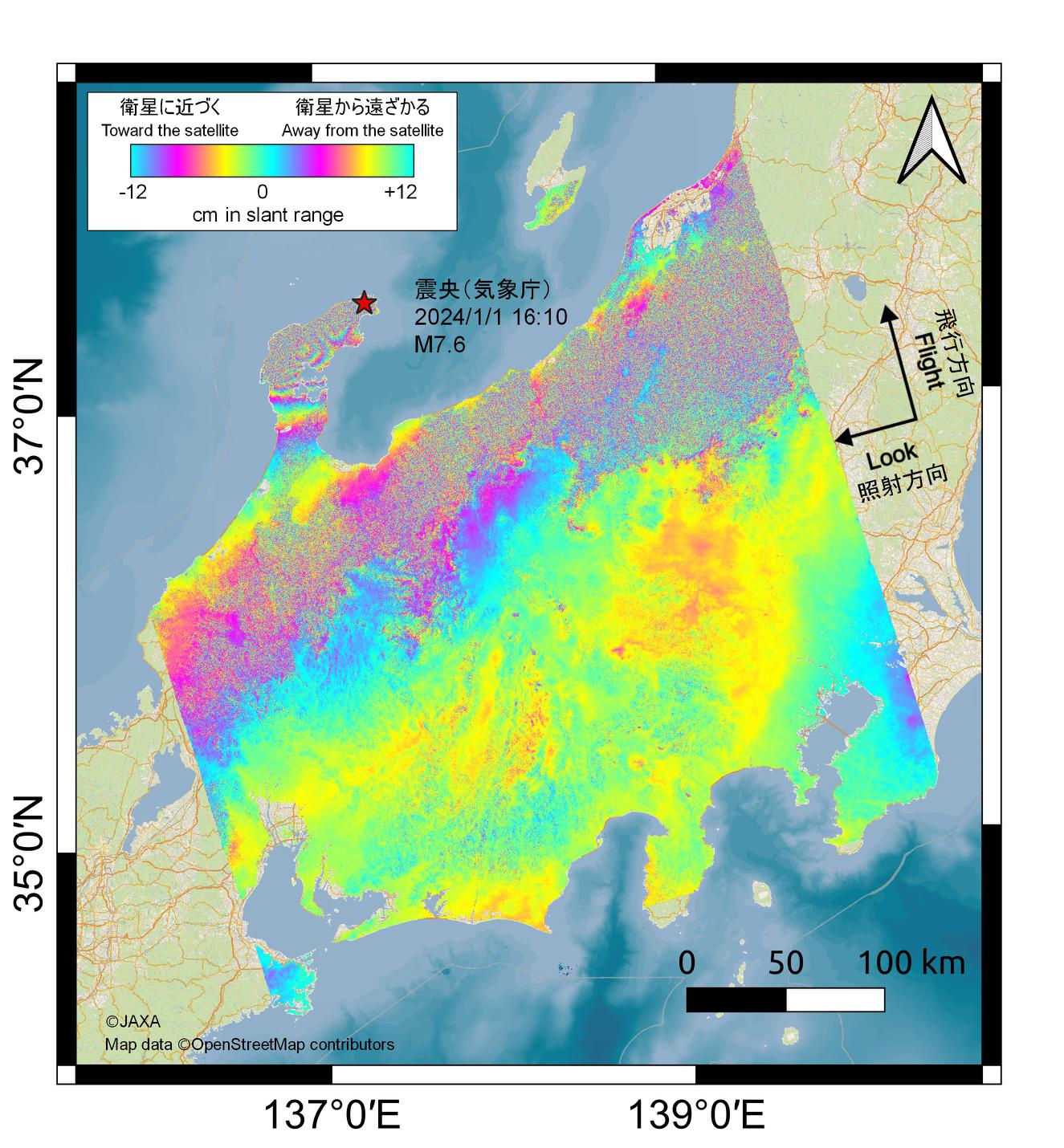

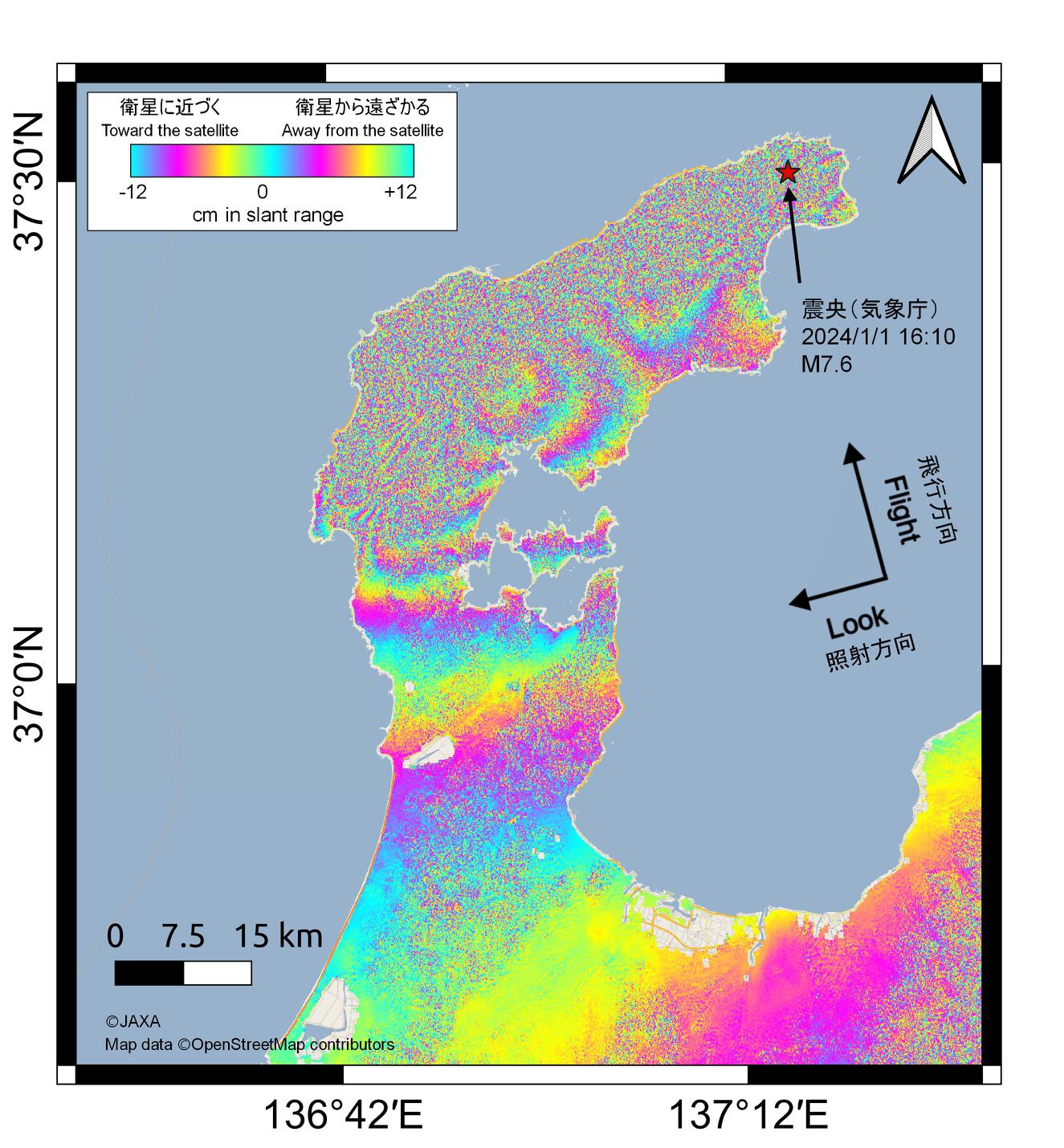

　図11は、2023年1月25日（地震前）と2024年1月10日（地震後）のScanSARモードによる観測データを用いた差分干渉画像です。この観測では、およそ東側から西方向に電波を照射して観測しており、画像の青→ピンク→黄色の変化は地表が衛星から遠ざかる方向（西向きまたは沈降）、青→黄→ピンク色の変化は地表が衛星に近づく方向（東向きまたは隆起）に動いたことを示します。
