宇宙航空研究開発機構 (以下、JAXA) は、2014年8月21日00時38分頃（日本標準時刻）、陸域観測技術衛星「だいち2号」（ALOS-2）搭載のLバンド合成開口レーダ（PALSAR-2；パルサー2）を用いて、鹿児島県口永良部島新岳（くちのえらぶじましんだけ）火山の観測を行いました（図1参照）。本観測は、2014年8月7日の観測の際と同じ軌道を14日後に通ったもので、これら2つの観測からPALSAR-2の差分干渉処理を行うことができます。

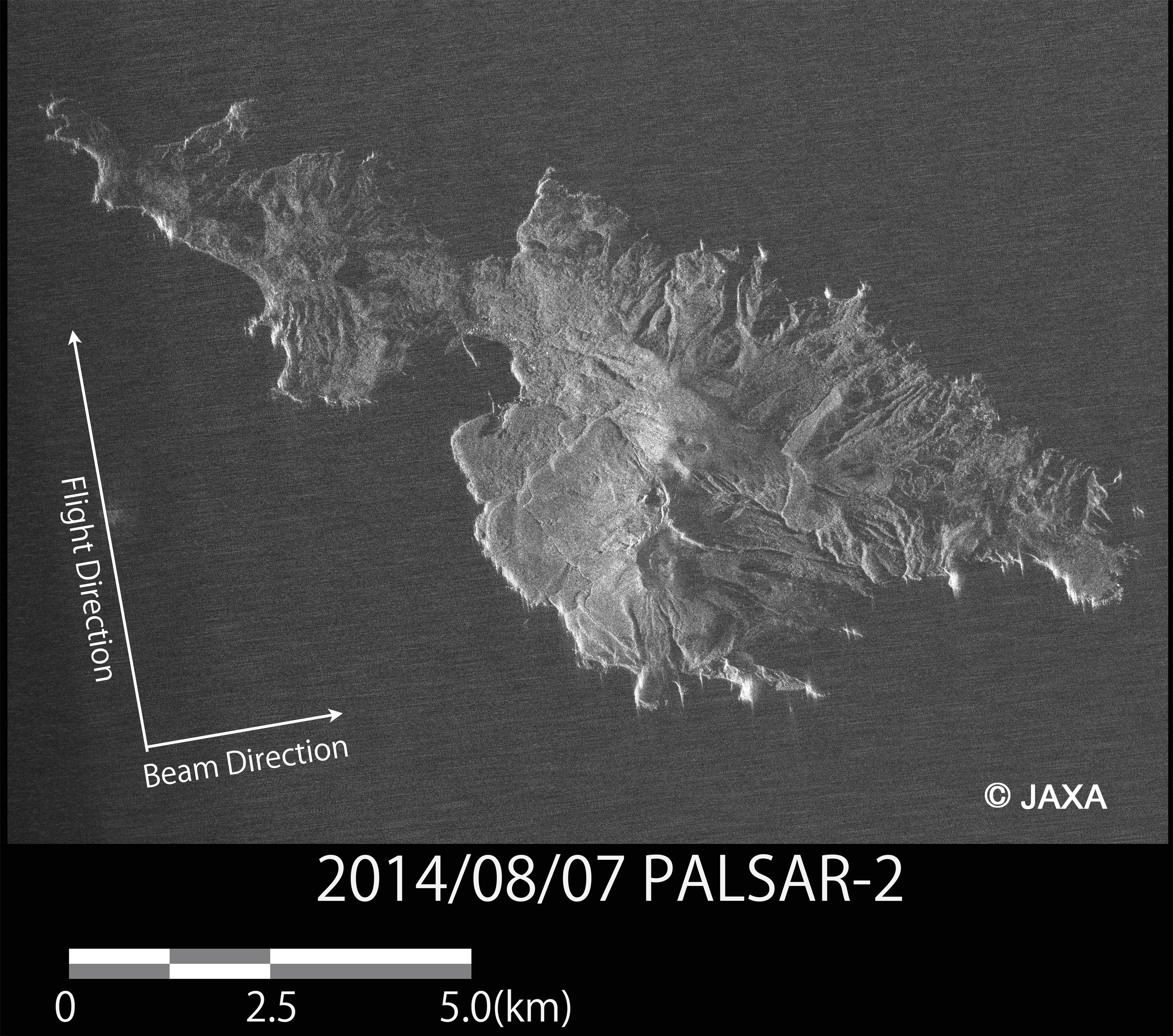

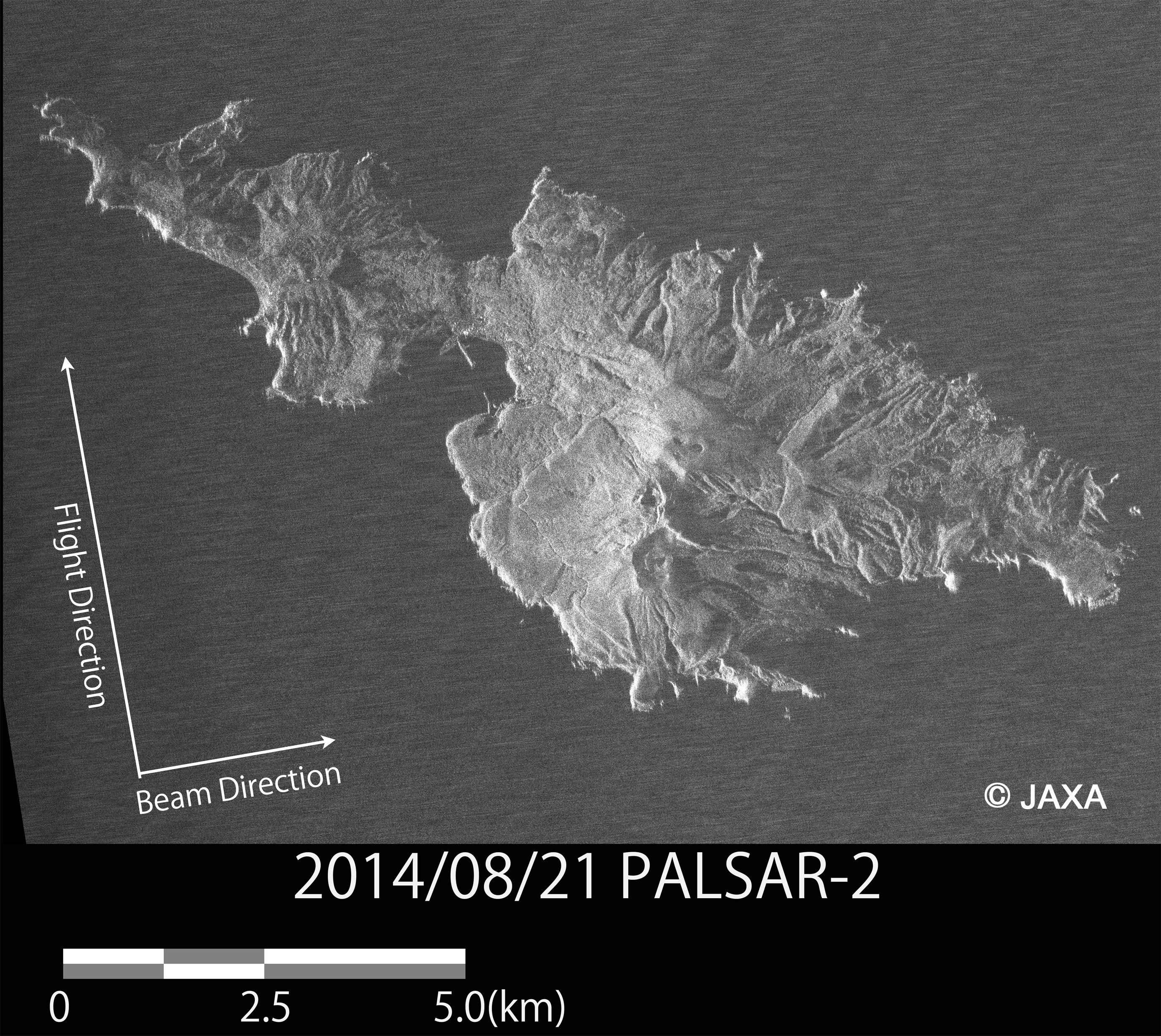

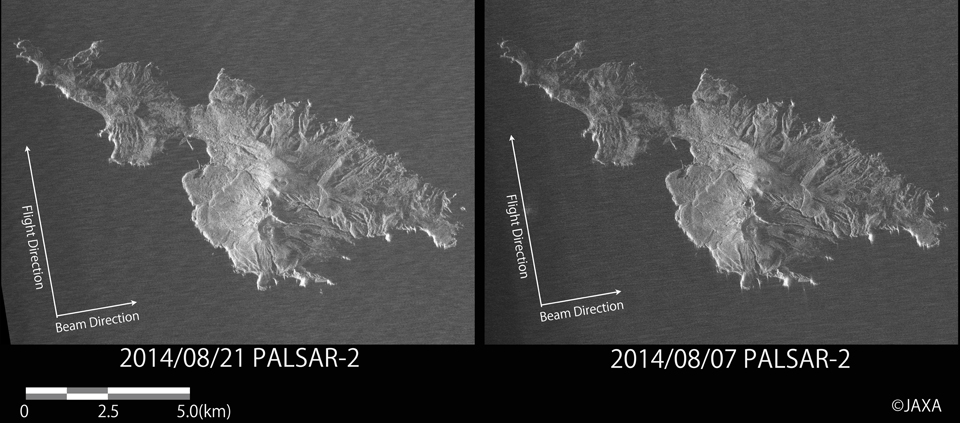

図2にこれら2つの画像を示しますが、この2画像のみから14日間の地形の微小な変化(火口を含む)を確認することは困難です。一方、差分干渉SARは衛星と地表面の距離の変化を数cm精度で面的に把握することができるため、地殻変動の検出に最適なものです。図3は差分干渉処理結果であり^*、島全体の14日間の地形の変化を示したものです。本図から、新岳火口は丸く薄紫色であり (白丸内、直径は約350m) 、約2cmの衛星-地表間距離の変化が見られます。斜めに観測した角度（入射角）が60°のため、横方向の変化が無いと仮定した場合、火口は約4cm沈降した可能性があります。 処理に関しては、軌道推定したGPS単独測位軌道と国土数値情報（50m）を使用し、大気補正は行っていません。
