ミャンマー地震の観測結果について

概要

  • 2025年3月28日(日本時間)にミャンマー中部マンダレーでマグニチュード7.7の地震が発生し、建物損壊や火災による多数の被害が発生しました。
  • JAXAでは、「センチネルアジア」や国内防災機関等からの要請を受け、地震発生直後の3月30日から「だいち2号」による緊急観測を実施し、関係機関へのデータの提供を実施しました。
  • 関係機関やJAXAによる解析結果から、マンダレーからヤンゴンまでの約400㎞を超える範囲で地震に伴う顕著な地殻変動が検出されました。
  • 「だいち4号」による観測データを用いた解析結果においても同様の地殻変動が検出されました。
  • 【4月10日追記】2025年4月9日の観測結果および3次元解析結果を追加しました。

はじめに

 2025年3月28日15時20分頃(日本時間、以下同じ)に、ミャンマー中部マンダレー周辺を震源とするマグニチュード7.7(USGS報告)の大きな地震が発生しました。JAXAは「センチネルアジア」や国内防災機関等からの要請に基づき、「だいち2号」(ALOS-2)搭載の合成開口レーダ「PALSAR-2」による緊急観測を行い、データを関係機関に提供しました。また、「だいち4号」(ALOS-4)搭載の合成開口レーダ「PALSAR-3」による観測データを用いた解析も実施しました。図1に今回の観測範囲、表1に観測データの詳細を示します。

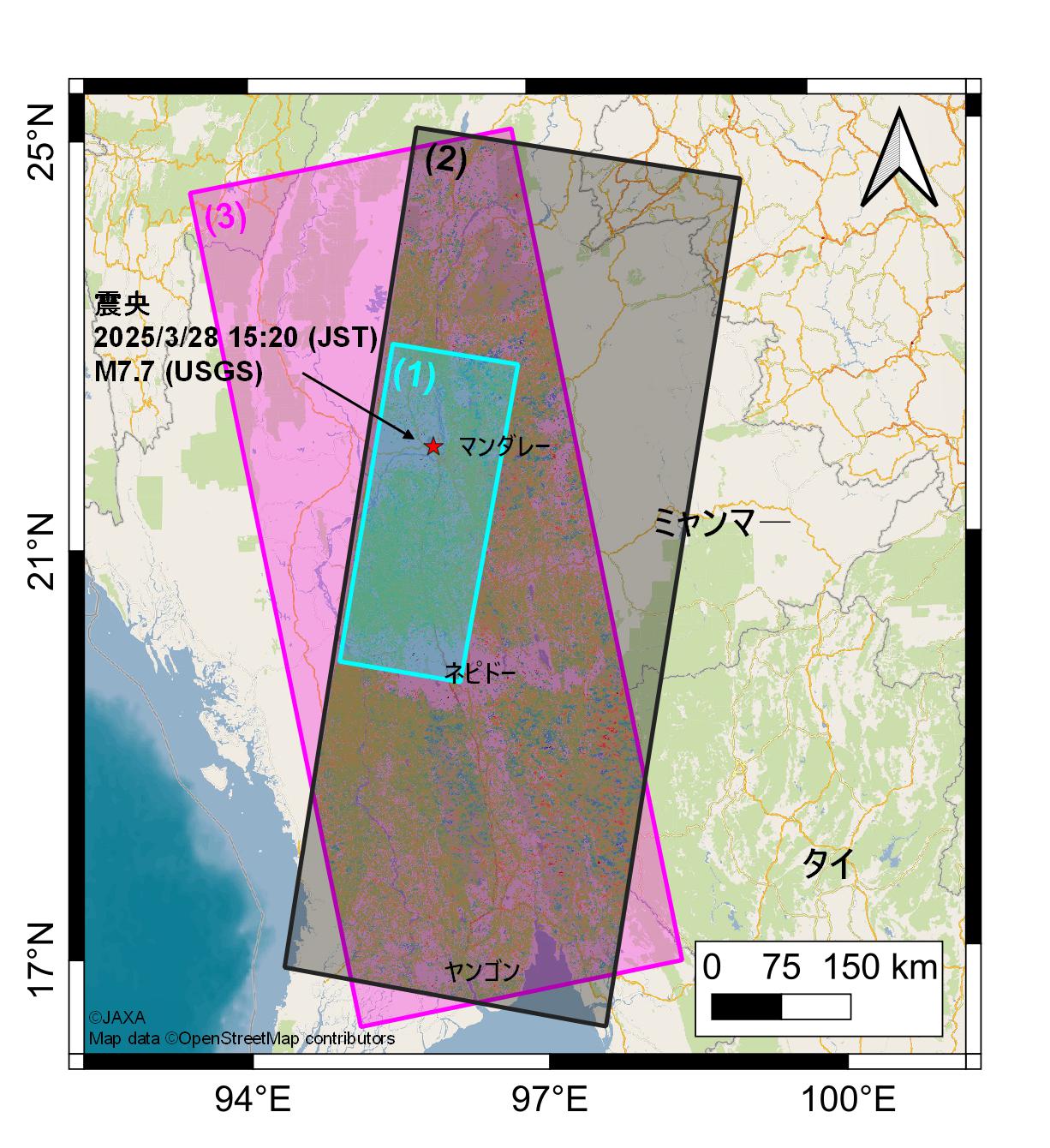

図1:「だいち2号」と「だいち4号」による3月29日~4月9日の観測範囲(図中番号は表1と対応)。星印は震央の位置(USGS発表*1)を示します。
図1:「だいち2号」と「だいち4号」による3月29日~4月9日の観測範囲(図中番号は表1と対応)。星印は震央の位置(USGS発表*1)を示します。
表1:「だいち2号」と「だいち4号」による観測の一覧
  観測日時(日本時間) 衛星 パス番号 観測モード ビーム番号 軌道・観測方向
(1) 3月29日14時34分 だいち4号 42 Stripmap 10m 01_05-06 降交・右
(2) 3月30日14時27分 だいち2号 41 ScanSAR W2 降交・右
(3) 4月9日2時42分 だいち2号 152 ScanSAR W2 昇交・右

JAXAにおける解析例

1) 3月29日の観測結果

 図2と図3は、2022年6月3日(地震前:ALOS-2により画像西半分を撮像)と2024年4月19日(地震前:ALOS-2により画像東半分を撮像)、2025年3月29日(地震後:ALOS-4により画像全体を撮像)の観測データを用いて、ピクセルオフセット法により作成した地殻変動図です。この観測では、およそ東側から西方向に電波を照射した観測が行われました。

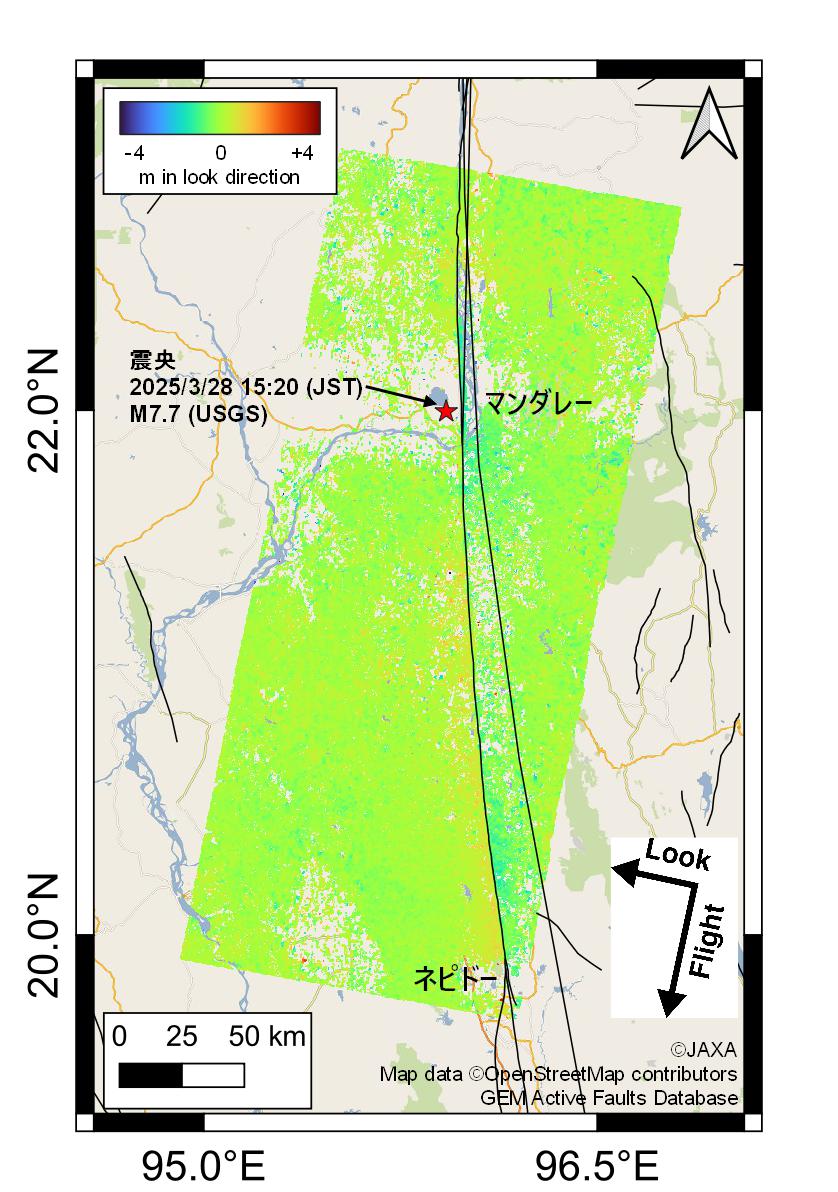

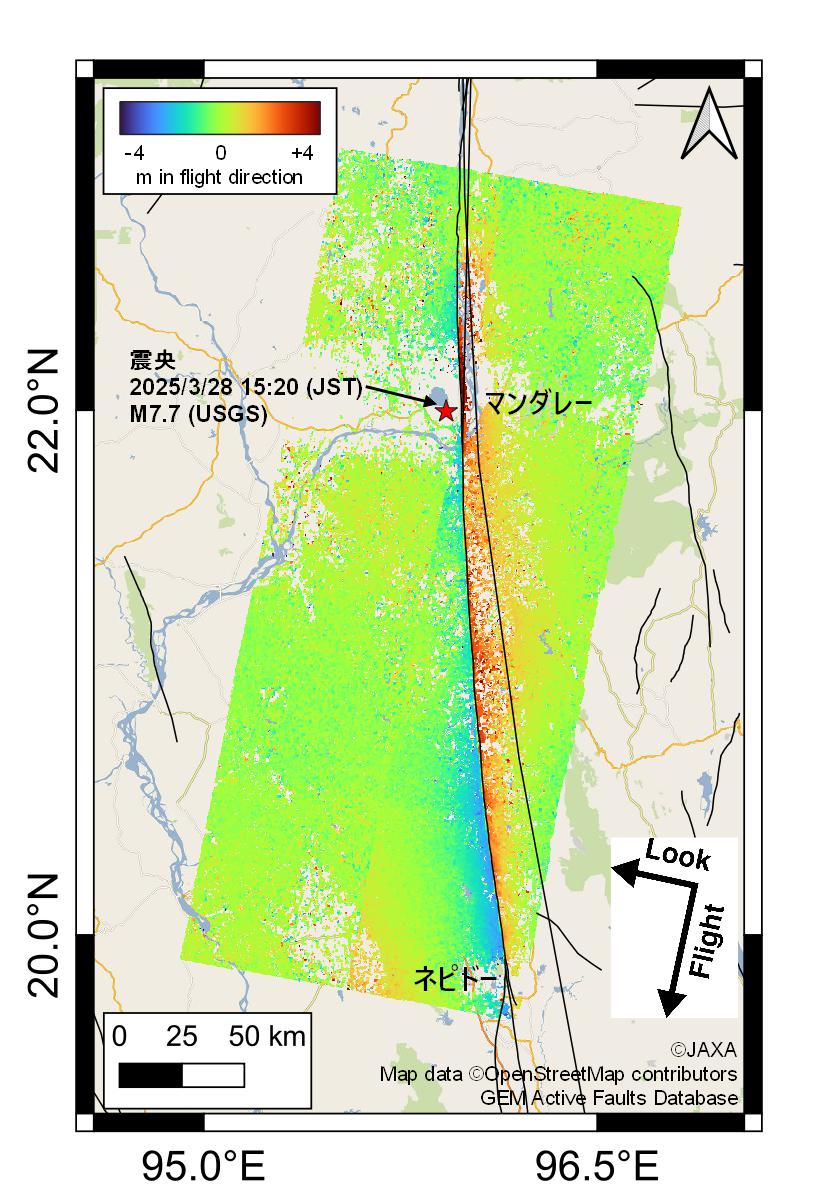

 図2は衛星進行方向の変動を示し、赤色(暖色系)の変化は衛星の進行方向(南向き)の変動、青色(寒色系)の変化は衛星の進行方向に対して逆向き(北向き)の変動を示します。図3は衛星視線方向の変動を示し、赤色(暖色系)の変化は衛星から遠ざかる方向(西向きまたは沈降)の変動、青色(寒色系)の変化は衛星に近づく方向(東向きまたは隆起)の変動を示します。マンダレー周辺を南北に縦断するザガイン断層を挟んで最大6 m程度の変動が検出されました。

2) 3月30日の観測結果

 図4と図5は、2025年2月16日(地震前)と2025年3月30日(地震後)の観測データを用いてピクセルオフセット法により作成した地殻変動図です。この観測では、およそ東側から西方向に電波を照射した観測が行われました。また、ScanSARモードによりザガイン断層を含む広範囲が観測されました。

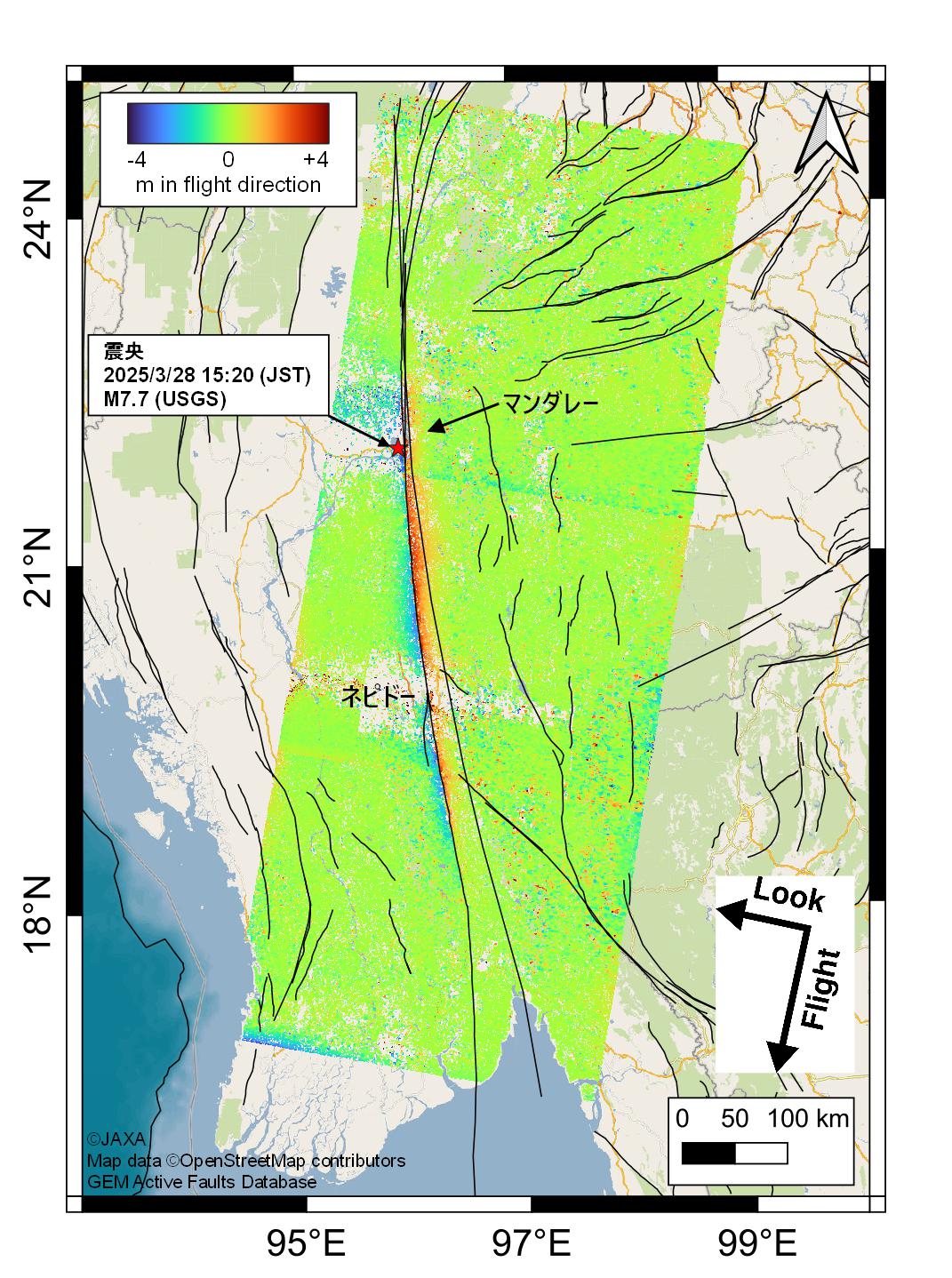

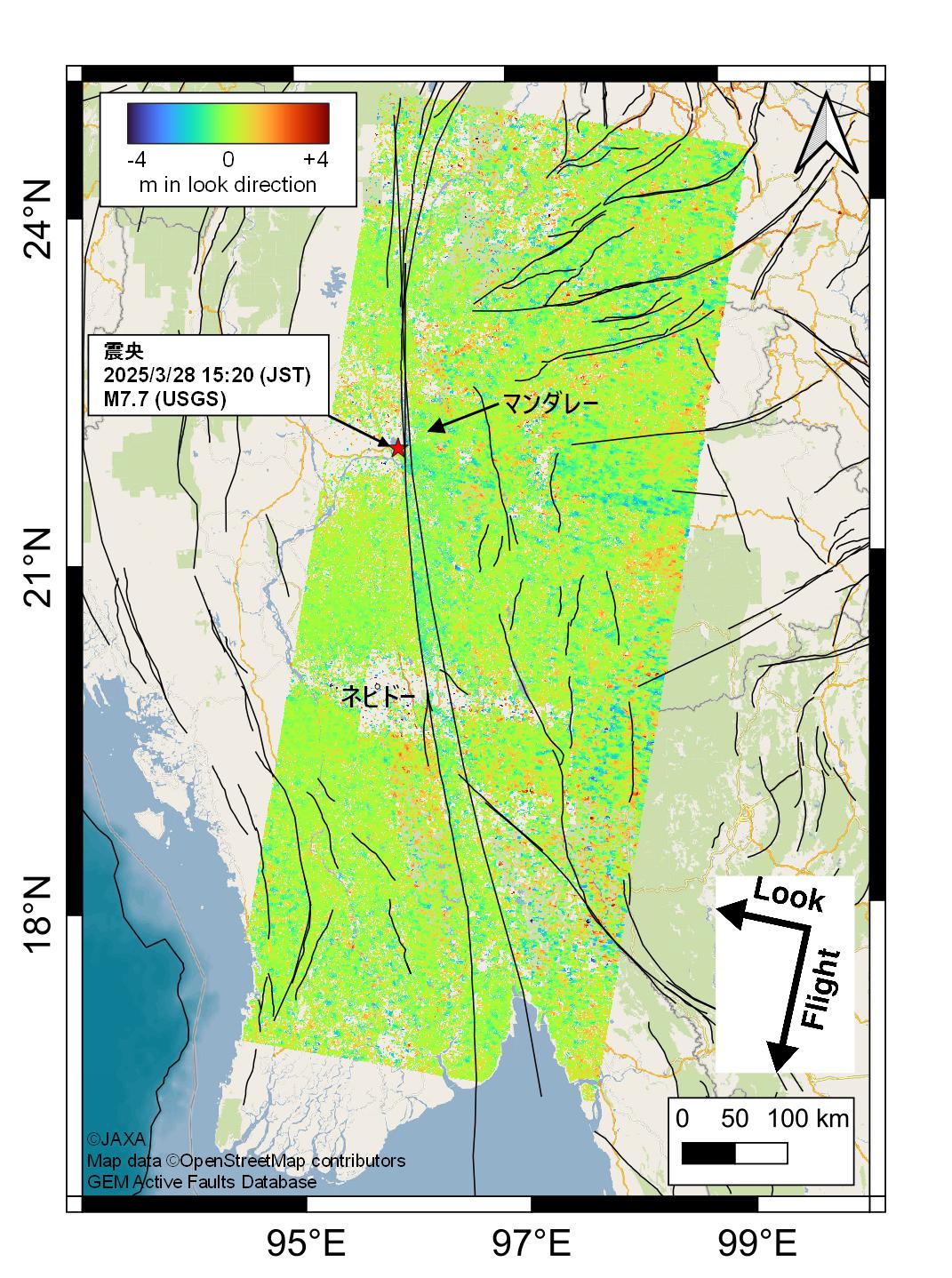

 図4は、衛星進行方向の変動を示し、赤色(暖色系)の変化は衛星の進行方向(南向き)の変動、青色(寒色系)の変化は衛星の進行方向に対して逆方向(北向き)の変動を示します。図5は衛星視線方向の変動を示し、赤色(暖色系)の変化は衛星から遠ざかる方向(西向きまたは沈降)の変動、青色(寒色系)の変化は衛星に近づく方向(東向きまたは隆起)の変動を示します。広域観測により、ザガイン断層を挟んだ地殻変動が約400㎞を超える範囲で発生したことが分かりました。

3) 4月9日の観測結果

 図6と図7は、2025年2月11日(地震前)と2025年4月9日(地震後)の観測データを用いてピクセルオフセット法により作成した地殻変動図です。この観測では、およそ西側から東方向に電波を照射した観測が行われました。

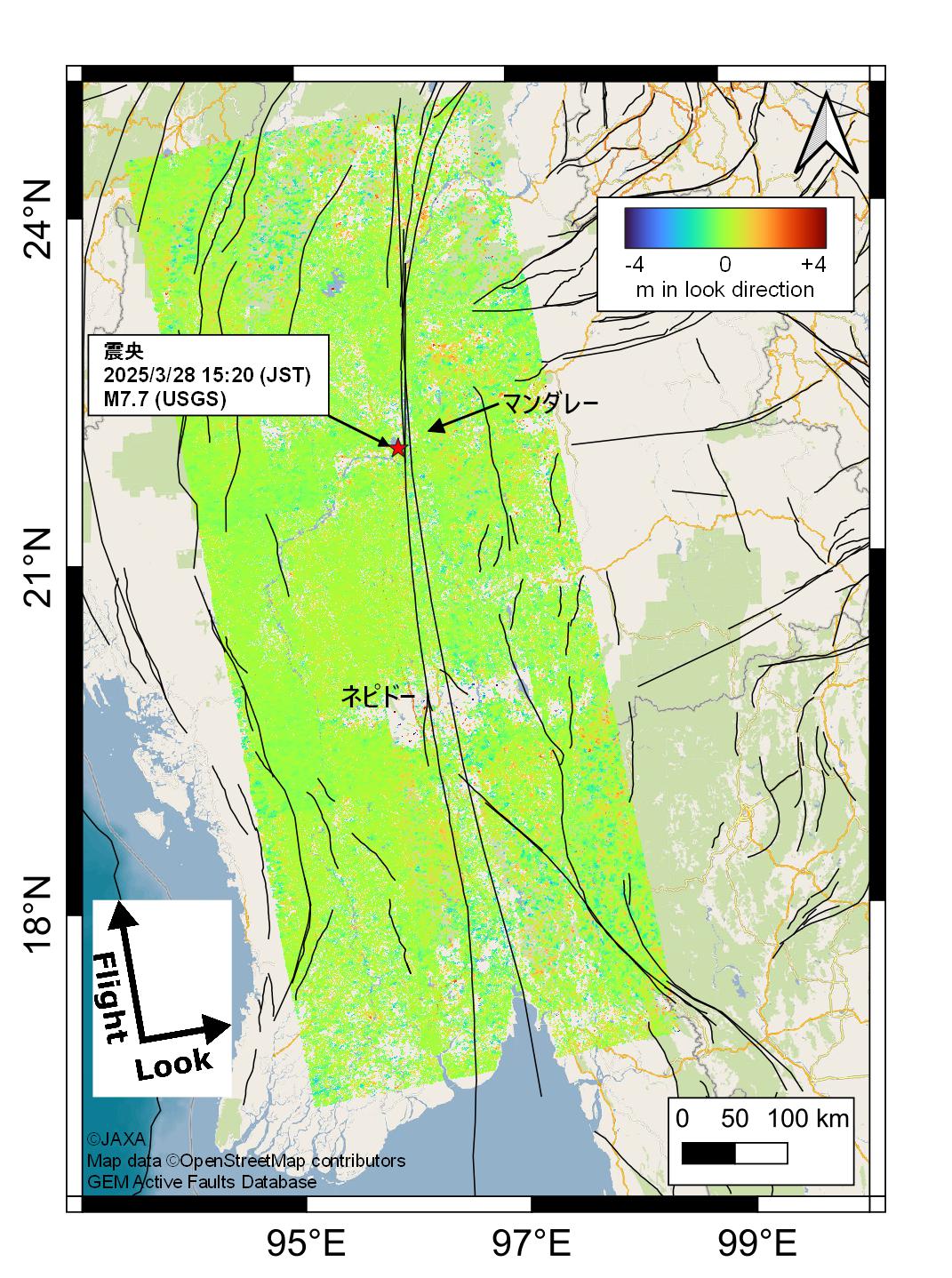

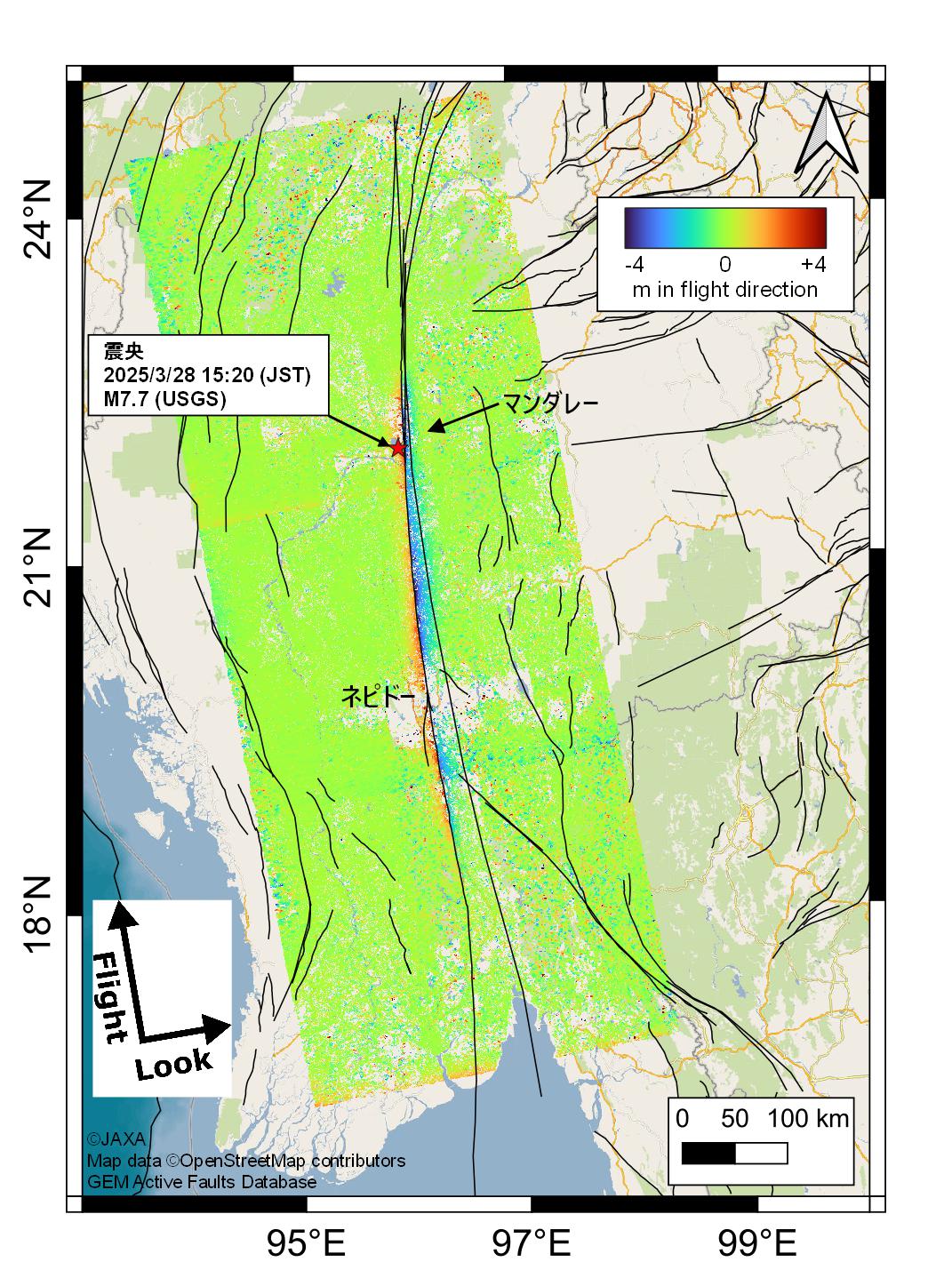

 図6は、衛星進行方向の変動を示し、赤色(暖色系)の変化は衛星の進行方向(北向き)の変動、青色(寒色系)の変化は衛星の進行方向に対して逆方向(南向き)の変動を示します。図7は衛星視線方向の変動を示し、赤色(暖色系)の変化は衛星から遠ざかる方向(東向きまたは沈降)の変動、青色(寒色系)の変化は衛星に近づく方向(西向きまたは隆起)の変動を示します。

4) 3次元解析結果

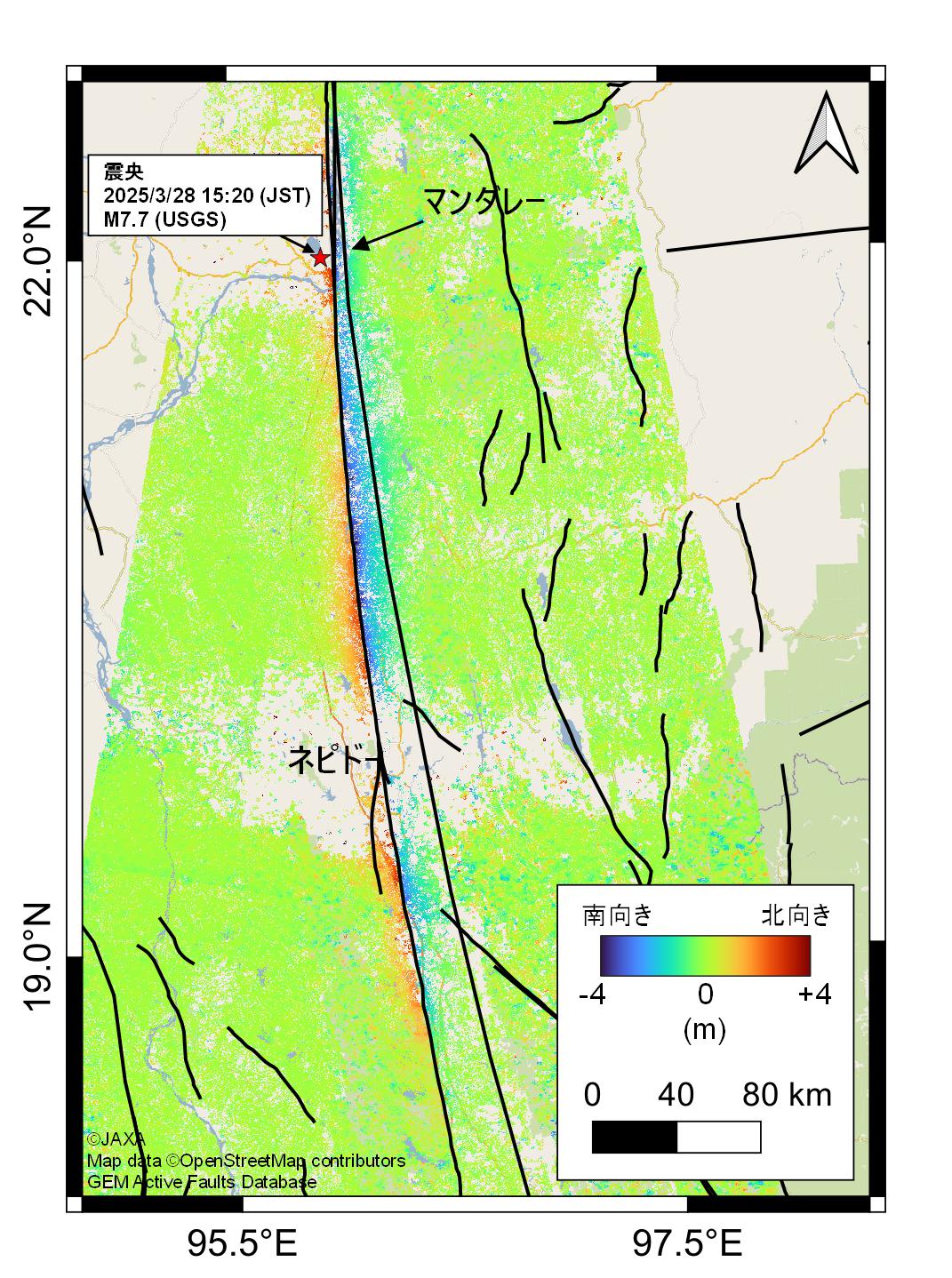

 3月30日観測ペア(図4・5)と4月9日観測ペア(図6・7)から得られた4方向の地殻変動を用いて、東西・南北・上下の3次元変動を推定しました。図8は推定された南北方向の地殻変動です。南北を縦断するザガイン断層を挟んで、断層西側は北向き、断層東側は南向きの地殻変動が検出されました。

関係機関における解析例

 「だいち2号」による観測データは、関係機関へ迅速に提供され、それぞれで実施された解析結果が公開されています。各機関による解析結果を比べることで、結果の信頼性の向上につながります。以下は、現時点でJAXAが把握している公開サイトです。
今回の災害で被害にあわれた全ての方々に心よりお見舞い申し上げます。
JAXAでは引き続きこの地域の観測を継続する予定です。
