航空機搭載Lバンド合成開口レーダ2(Pi-SAR-L2)による小笠原諸島西之島付近の観測結果 (2) 2014年2月4日実施について

2013年11月20日16時ごろ、東京から南に約1000km、小笠原諸島の父島から西に約130kmの位置にある西之島の近海において、直径200m程度の新島が出現しました。以後、活発な噴火活動に伴って新島は成長を続け、2013年12月26日9時ごろには西之島と新島が一体化したことが確認されました。2014年2月現在も噴火活動は継続しています。
宇宙航空研究開発機構(以下、JAXA)は、航空機搭載Lバンド合成開口レーダ2(Pi-SAR-L2: Polarimetric and Interferometric Airborne Synthetic Aperture Radar L-band 2)*1を用いた同島の活動状況の観測を、昨日2014年2月4日に実施しました。前回の観測(2014年1月15日)の観測結果と比較して、島の面積が大きく拡大していることを確認しました。また、今回は低空飛行による光学写真の取得も行いました。

図1:小笠原諸島(父島・母島)及び西之島の位置図

図1: 小笠原諸島(父島・母島)及び西之島の位置図

図1は小笠原諸島のうち、父島・母島及び西之島の位置を示しています。

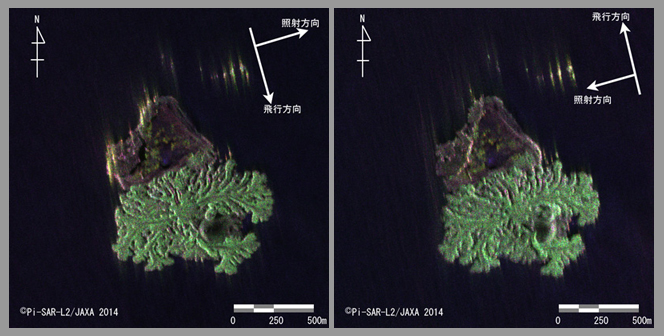

図2:2014年1月15日にPi-SAR-L2により観測された西之島付近の画像、左:西側から観測、右:東側から観測 図2(a):2014年1月15日にPi-SAR-L2により西側から観測された西之島付近の画像 図2(b):2014年1月15日にPi-SAR-L2により東側から観測された西之島付近の画像 図2:2014年2月4日にPi-SAR-L2により観測された西之島付近の画像、左:西側から観測、右:東側から観測 図2(c):2014年2月4日にPi-SAR-L2により西側から観測された西之島付近の画像 図2(d):2014年2月4日にPi-SAR-L2により東側から観測された西之島付近の画像

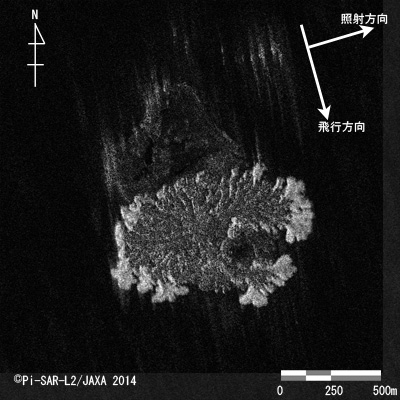

図2(e):Pi-SAR-L2により2014年1月15日と2月4日に観測された西之島の画像(HV偏波による差の絶対値)。南側の白い領域が2014年1月15日に比べて領域が増えていると考えられる箇所

図2: 2014年1月15日と2月4日観測結果の比較
(クリックで拡大画像へ)

(a), (b) Pi-SAR-L2により観測された西之島付近の画像(2014年1月15日)
(c), (d) Pi-SAR-L2により観測された西之島付近の画像(2014年2月4日)
(e) 2014年1月15日と2月4日のHV偏波での差の絶対値

図2は、Pi-SAR-L2で観測された西之島付近の2km四方の拡大画像で、(a)・(b)は2014年1月15日に島の西側・東側から観測した画像を、(c)・(d)は2014年2月4日に島の西側・東側から観測した画像を示しています。それぞれ、HH偏波を赤、HV偏波を緑、VV偏波を青色に割り当ててカラー合成しています。また、(e)はHV偏波での2014年1月15日、2月4日観測画像の差の絶対値を示しており、南側の白い領域が2014年1月15日に比べて領域が増えていると考えられる箇所です。19日間に概略0.12km²広がったことが推定されます。先日発表したコスモスカイメッドの画像(2013年12月31日取得) や、2014年1月15日の画像と比較して、新島が更に大きくなっていることがわかります。

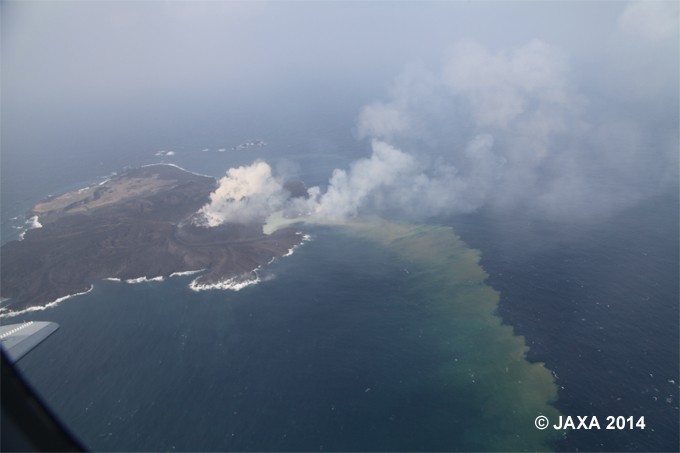

図3:2014年2月4日観測時の空撮画像

図3: 2014年2月4日観測時の光学写真
カメラ: Canon EOS 5D Mark II、レンズ:EF24-105mm F4L IS USM
(クリックで拡大画像へ)

図3は同時に取得した高度400〜500mからの空撮画像で、噴煙が2か所から上がっていることが確認できます。

(*1) Pi-SAR-L2:
Pi-SAR-L2は、1996年から2011年に渡って運用されたPi-SAR-Lの改良版であり、分解能や感度を今後打ち上げ予定のALOS-2に対応したものに引き上げた航空機SARです。スラントレンジ分解能は1.76mときわめて高く、水平・垂直偏波を用いて全偏波画像を得ることができるポラリメトリ(Polarimetry)機能を持ちます。
関連サイト: http://www.eorc.jaxa.jp/ALOS/Pi-SAR-L2/index.html
