陸域観測技術衛星「だいち」(ALOS)による東日本大震災の緊急観測結果(5)

2011年3月11日14時46分頃、東北地方の太平洋沖で国内観測史上最大となるマグニチュード9.0と推定される地震が起こりました。
宇宙航空研究開発機構(JAXA)では、2011年3月12日に引き続き3月14日10時11分頃(日本時間)に陸域観測技術衛星「だいち」(ALOS)搭載の高性能可視近赤外放射計2型(アブニール・ツー)*1により、現地の緊急観測を実施しました。14日の観測は、ほぼ全域に渡り雲のあまりない画像が撮れました。岩手県、宮城県の被災地域について詳細に確認しました。

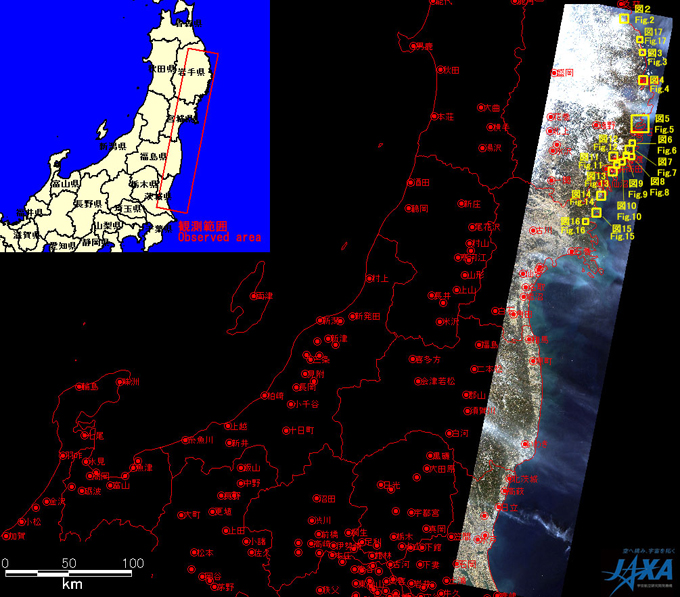

図1:2011年3月14日10時11分頃(日本時間)に観測したアブニール・ツー画像(ポインティング角度: -23度、黄色枠：図2~16の範囲)

図1: 今回観測した画像全体 (クリックで拡大画像へ)
観測日時: 2011年3月14日10時11分頃(日本時間)
センサ: AVNIR-2(アブニール・ツー)
ポインティング角: -23°
黄色枠: 図2～16の範囲

図1は今回観測した画像全体の様子を示したもので、アブニール・ツーのバンド3, 2, 1を合成したトゥルーカラー合成画像で表示しており人の目で見た色に近くなっています。明るい白色は雪や雲です。

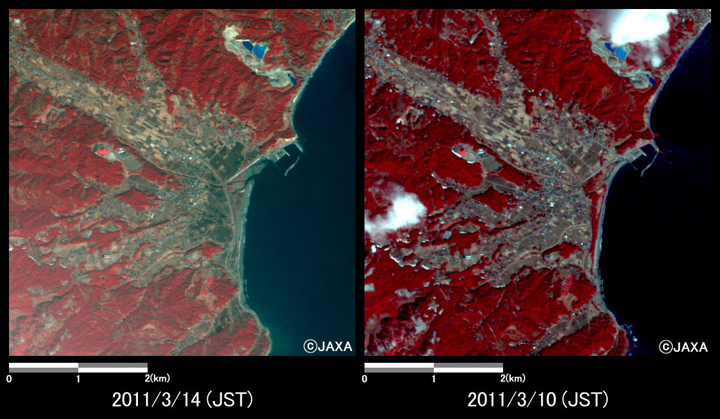

図2:陸域観測技術衛星「だいち」搭載センサ、アブニール・ツーで観測された岩手県野田村の冠水の様子(約5km×5kmのエリア、左:地震後(2011年3月14日)、右：地震前(2011年3月10日))

図2: 岩手県野田村の冠水の様子(約5km×5kmのエリア)
左：地震後(2011年3月14日)、右：地震前(2011年3月10日)
(クリックで拡大画像へ)

図2は地震後の2011年3月14日および地震前の2011年3月10日に観測された画像から岩手県野田村付近を拡大したものです。アブニール・ツーのバンド4, 3, 2を合成したフォールスカラー画像で表示しており、植生(赤色)と雲(白色)が明瞭に区別できるため、地表面の様子をとらえることができます。田畑が冠水している様子(災害後紺色に変化)が分かります。

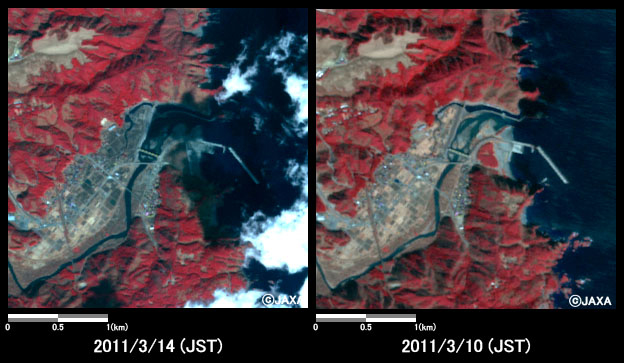

図3:陸域観測技術衛星「だいち」搭載センサ、アブニール・ツーで観測された岩手県田野畑村小本の冠水の様子(約3km×3kmのエリア、左:地震後(2011年3月14日)、右：地震前(2011年3月10日))

図3: 岩手県岩泉町小本の冠水の様子(約3km×3kmのエリア)
左: 地震後(2011年3月14日)、右：地震前(2011年3月10日)

図3は地震後の2011年3月14日および地震前の2011年3月10日に観測された画像から、岩手県岩泉町小本付近を拡大したものです。田畑が冠水している様子(災害後紺色に変化)と河口部分の土砂が流された様子が分かります。

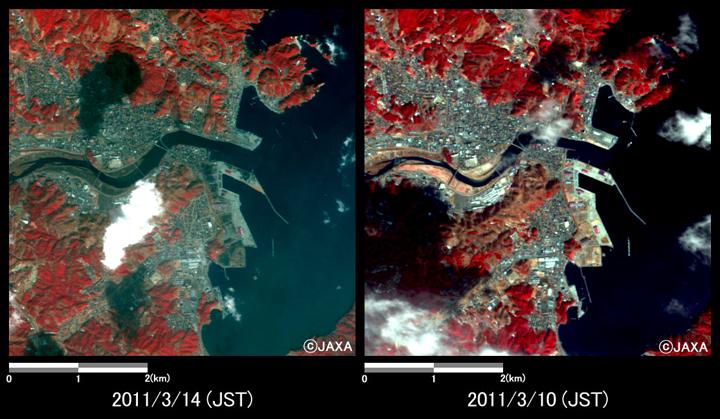

図4:陸域観測技術衛星「だいち」搭載センサ、アブニール・ツーで観測された岩手県宮古市の冠水の様子(約5km×5kmのエリア、左:地震後(2011年3月14日)、右：地震前(2011年3月10日))

図4: 岩手県宮古市の冠水の様子(約5km×5kmのエリア)
左: 地震後(2011年3月14日)、右：地震前(2011年3月10日)
(クリックで拡大画像へ)

図4は地震後の2011年3月14日および地震前の2011年3月10日に観測された画像から、岩手県宮古市を拡大したものです。沿岸部が冠水している様子(災害後紺色に変化)が分かります。

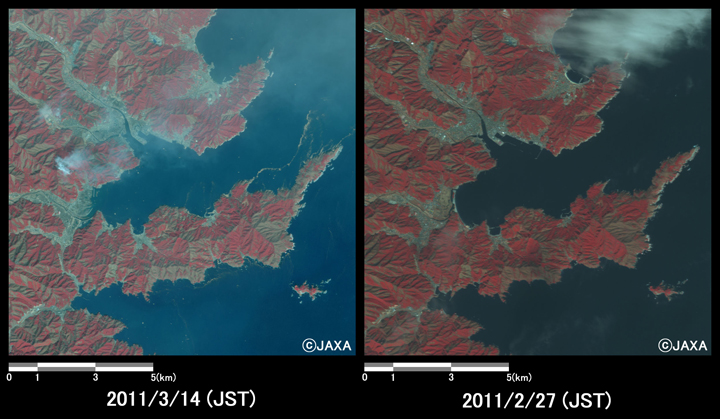

図5:陸域観測技術衛星「だいち」搭載センサ、アブニール・ツーで観測された岩手県大槌町の冠水の様子(約12km×12kmのエリア、左:地震後(2011年3月14日)、右：地震前(2011年2月27日))

図5: 岩手県大槌町の冠水の様子(約12km×12kmのエリア)
左: 地震後(2011年3月14日)、右：地震前(2011年2月27日)
(クリックで拡大画像へ)

図5は地震後の2011年3月14日および地震前の2011年2月27日に観測された画像から、岩手県大槌町を拡大したものです。画像中央部の湾の海岸線が変わり平野部が冠水している様子と沖合に漂流物が流されている様子が分かります。

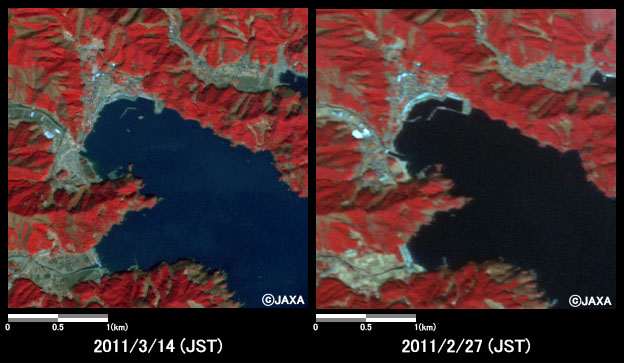

図6:陸域観測技術衛星「だいち」搭載センサ、アブニール・ツーで観測された岩手県釜石市唐丹付近の様子(約3km×3kmのエリア、左:地震後(2011年3月14日)、右：地震前(2011年2月27日))

図6: 岩手県釜石市唐丹付近の様子(約3km×3kmのエリア)
左: 地震後(2011年3月14日)、右：地震前(2011年2月27日)

図6は地震後の2011年3月14日および地震前の2011年2月27日に観測された画像から、岩手県釜石市唐丹付近を拡大したものです。防波堤が壊れた様子と河川沿いの平野部が冠水している様子(災害後紺色に変化)が分かります。

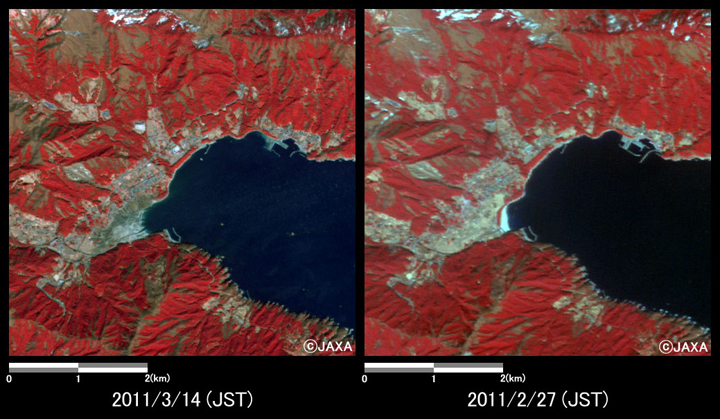

図7:陸域観測技術衛星「だいち」搭載センサ、アブニール・ツーで観測された岩手県大船渡市吉浜付近の様子(約5km×5kmのエリア、左:地震後(2011年3月14日)、右：地震前(2011年2月27日))

図7: 岩手県大船渡市吉浜付近の様子(約5km×5kmのエリア)
左: 地震後(2011年3月14日)、右：地震前(2011年2月27日)
(クリックで拡大画像へ)

図7は地震後の2011年3月14日および地震前の2011年2月27日に観測された画像から、岩手県大船渡市吉浜付近を拡大したものです。防波堤が壊れた様子と画像中央の平野部が冠水している様子(災害後紺色に変化)が分かります。

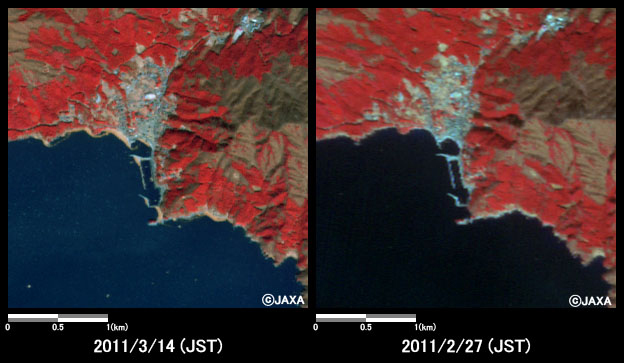

図8:陸域観測技術衛星「だいち」搭載センサ、アブニール・ツーで観測された岩手県大船渡市崎浜付近の様子(約3km×3kmのエリア、左:地震後(2011年3月14日)、右：地震前(2011年2月27日))

図8: 岩手県大船渡市崎浜付近の様子(約3km×3kmのエリア)
左: 地震後(2011年3月14日)、右：地震前(2011年2月27日)

図8は地震後の2011年3月14日および地震前の2011年2月27日に観測された画像から、岩手県大船渡市崎浜付近を拡大したものです。漂流物が海岸線に打ち寄せられている様子が分かります。

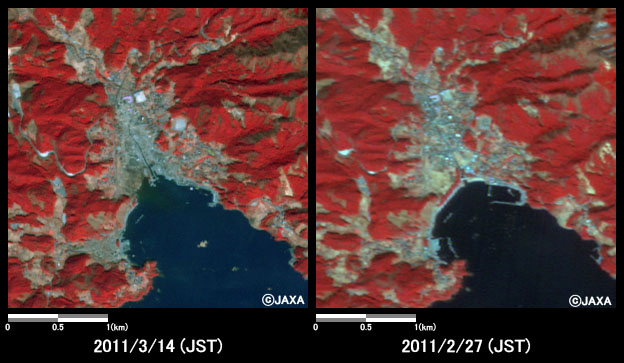

図9:陸域観測技術衛星「だいち」搭載センサ、アブニール・ツーで観測された岩手県大船渡市舘崎付近の様子(約3km×3kmのエリア、左:地震後(2011年3月14日)、右：地震前(2011年2月27日))

図9: 岩手県大船渡市舘崎付近の様子(約3km×3kmのエリア)
左: 地震後(2011年3月14日)、右：地震前(2011年2月27日)

図9は地震後の2011年3月14日および地震前の2011年2月27日に観測された画像から、岩手県大船渡市舘崎付近を拡大したものです。川沿いの平野部の冠水と防波堤の冠水が分かります。

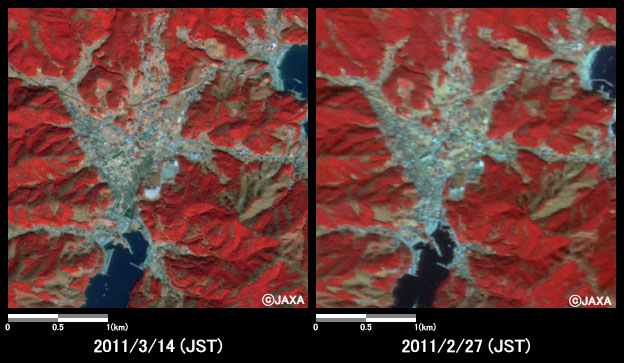

図10:陸域観測技術衛星「だいち」搭載センサ、アブニール・ツーで観測された岩手県大船渡市綾里付近の様子(約3km×3kmのエリア、左:地震後(2011年3月14日)、右：地震前(2011年2月27日))

図10: 岩手県大船渡市綾里付近の様子(約3km×3kmのエリア)
左: 地震後(2011年3月14日)、右：地震前(2011年2月27日)

図10は地震後の2011年3月14日および地震前の2011年2月27日に観測された画像から、岩手県大船渡市綾里付近を拡大したものです。画像中央の平野部の冠水と漂流物が海岸線に打ち寄せられている様子が分かります。

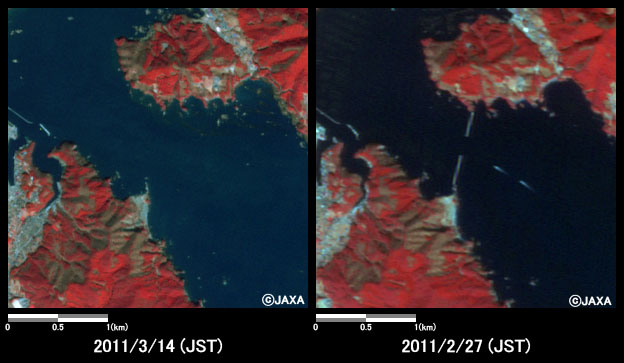

図11:陸域観測技術衛星「だいち」搭載センサ、アブニール・ツーで観測された岩手県大船渡市沖堤防の様子(約3km×3kmのエリア、左:地震後(2011年3月14日)、右：地震前(2011年2月27日))

図11: 岩手県大船渡市沖堤防の様子(約3km×3kmのエリア)
左: 地震後(2011年3月14日)、右：地震前(2011年2月27日)

図11は地震後の2011年3月14日および地震前の2011年2月27日に観測された画像から、岩手県大船渡市沖の堤防を拡大したものです。堤防がなくなった様子が分かります。

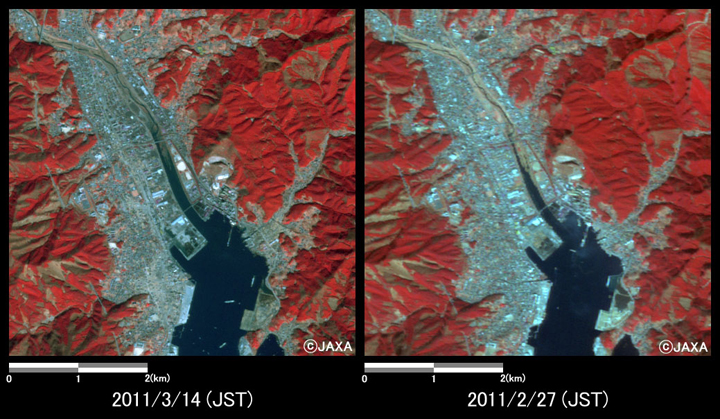

図12:陸域観測技術衛星「だいち」搭載センサ、アブニール・ツーで観測された岩手県大船渡市の様子(約5km×5kmのエリア、左:地震後(2011年3月14日)、右：地震前(2011年2月27日))

図12: 岩手県大船渡市の様子(約5km×5kmのエリア)
左: 地震後(2011年3月14日)、右：地震前(2011年2月27日)
(クリックで拡大画像へ)

図12は地震後の2011年3月14日および地震前の2011年2月27日に観測された画像から、岩手県大船渡市を拡大したものです。川沿いの平野部の冠水が分かります。

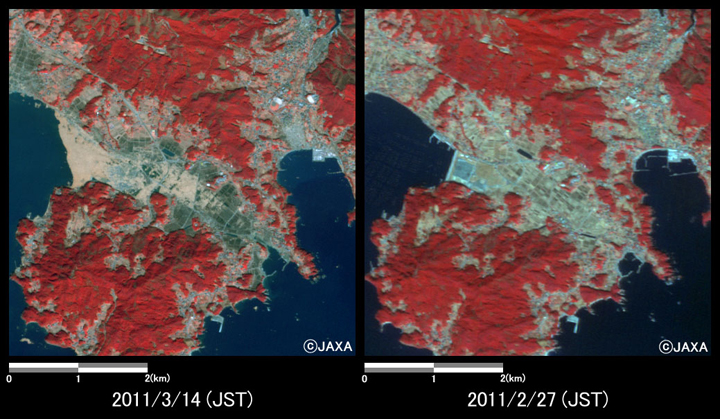

図13:陸域観測技術衛星「だいち」搭載センサ、アブニール・ツーで観測された岩手県陸前高田市油崎付近の様子(約5km×5kmのエリア、左:地震後(2011年3月14日)、右：地震前(2011年2月27日))

図13: 岩手県陸前高田市油崎付近の様子(約5km×5kmのエリア)
左: 地震後(2011年3月14日)、右：地震前(2011年2月27日)
(クリックで拡大画像へ)

図13は地震後の2011年3月14日および地震前の2011年2月27日に観測された画像から、岩手県陸前高田市油崎付近を拡大したものです。湾に押し寄せた大量の漂流物の様子と平野部の冠水が分かります。

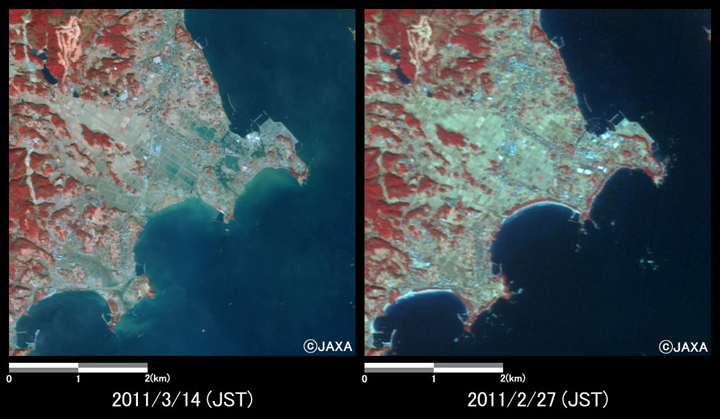

図14:陸域観測技術衛星「だいち」搭載センサ、アブニール・ツーで観測された宮城県気仙沼市波路上付近の様子(約5km×5kmのエリア、左:地震後(2011年3月14日)、右：地震前(2011年2月27日))

図14: 宮城県気仙沼市波路上付近の様子(約5km×5kmのエリア)
左: 地震後(2011年3月14日)、右：地震前(2011年2月27日)
(クリックで拡大画像へ)

図14は地震後の2011年3月14日および地震前の2011年2月27日に観測された画像から、宮城県気仙沼市波路上付近を拡大したものです。広域にわたり平野部の冠水が分かります。

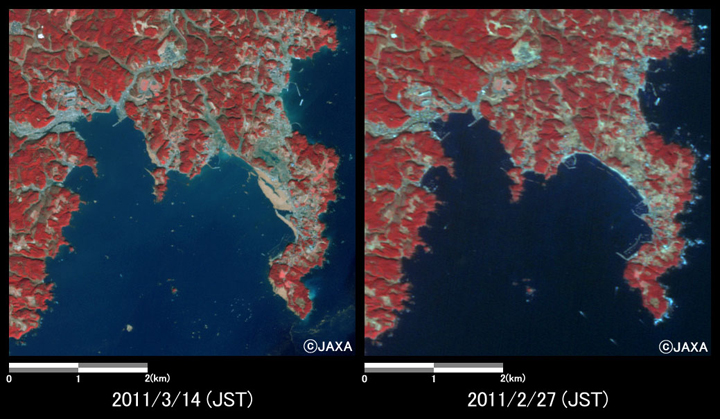

図15:陸域観測技術衛星「だいち」搭載センサ、アブニール・ツーで観測された宮城県南三陸町伊里前付近の様子(約5km×5kmのエリア、左:地震後(2011年3月14日)、右：地震前(2011年2月27日))

図15: 宮城県南三陸町伊里前付近の様子(約5km×5kmのエリア)
左: 地震後(2011年3月14日)、右：地震前(2011年2月27日)
(クリックで拡大画像へ)

図15は地震後の2011年3月14日および地震前の2011年2月27日に観測された画像から、宮城県南三陸町伊里前付近を拡大したものです。湾に押し寄せた大量の漂流物の様子と平野部の冠水が分かります。

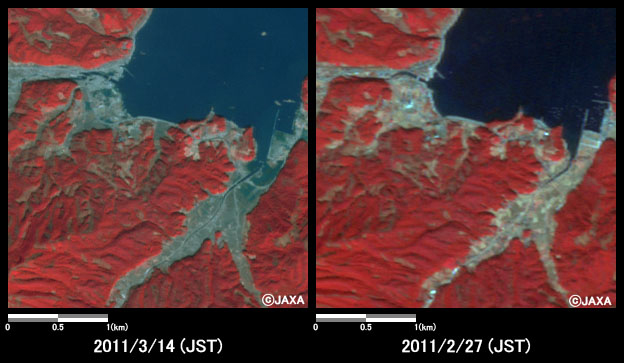

図16:陸域観測技術衛星「だいち」搭載センサ、アブニール・ツーで観測された宮城県南三陸町陸前戸倉付近の様子(約3km×3kmのエリア、左:地震後(2011年3月14日)、右：地震前(2011年2月27日))

図16: 宮城県南三陸町陸前戸倉付近の様子(約3km×3kmのエリア)
左: 地震後(2011年3月14日)、右：地震前(2011年2月27日)

図16は地震後の2011年3月14日および地震前の2011年2月27日に観測された画像から、宮城県南三陸町陸前戸倉付近を拡大したものです。川沿いの平野部の冠水が分かります。

図17:陸域観測技術衛星「だいち」搭載センサ、アブニール・ツーで観測された岩手県田野畑村付近(5km×5kmのエリア、左:地震後(2011年3月14日)、右：地震前(2011年2月23日))

図17: 岩手県田野畑村付近(5km×5kmのエリア)
左: 地震後(2011年3月14日)、右：地震前(2011年2月23日)

図17は地震後の2011年3月14日および地震前の2011年2月23日に観測された画像から、岩手県田野畑村付近を拡大したものです。黄枠で示した海岸沿いでは、津波により複数の建物の倒壊や、植生が失われている様子が分かります。

取得された画像は、内閣府を始めとする防災関係省庁並びに地方自治体等に提供しています。
なお、JAXAでは今後も当該地域を継続して観測する予定です。

*1 高性能可視近赤外放射計2型(アブニール・ツー):
青域から近赤外域の電磁波を4つのバンドで観測することができる光学センサで、衛星直下を観測の際には幅70kmの範囲を地上10mで識別できる能力があります。また、衛星進行方向に対して東西44度まで観測範囲を変更することができるポインティング機能を有しています。今回の画像は西側に23度で取得しました。
