陸域観測技術衛星「だいち」(ALOS)によるニュージーランド地震の緊急観測結果(2)
2011年2月22日8時51分頃(日本時間、以下同じ)、ニュージーランド南部にあるクライストチャーチ近傍(南緯43.60°、東経171.71°、深さ5km)を震源とするマグニチュード6.3の地震が発生し、多くの死傷者が出るなど甚大な被害をもたらしました(地震の規模・位置及び被害状況については米国地質調査所(USGS)による発表を参照)。宇宙航空研究開発機構(JAXA)は、2011年2月25日に陸域観測技術衛星「だいち」(ALOS)搭載のＬバンド合成開口レーダ(PALSAR；パルサー)による緊急観測を実施しました。本観測では2011年1月10日に同じ軌道から取得した画像と比較し、地震に伴った地殻変動の検出を試みました。「だいち」は南から北へ飛行しながら、震央を含む領域を観測しました。(※本結果は即時軌道情報を使用しており、軌道誤差の影響を含んでいる可能性があります。今後高精度軌道情報を入手し次第再解析を行います。)

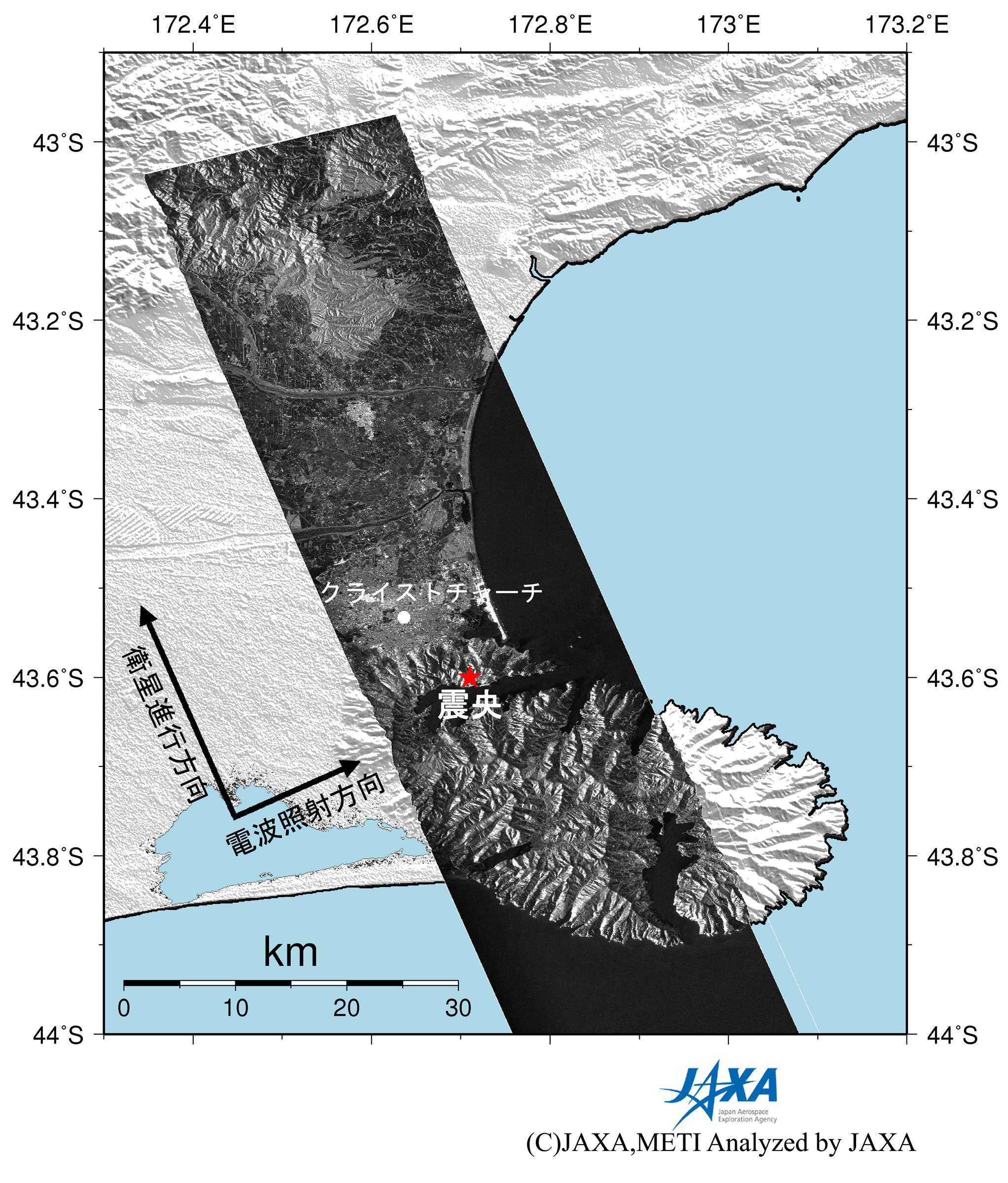

青枠は図2で示すPALSAR観測領域を表します。赤い星印は本地震の震央位置を，青い星印は昨年2010年9月4日に発生したM7.0の地震の震央位置を示しています。
*1 パルサー(PALSAR):
フェーズドアレイ方式Lバンド合成開口レーダ。衛星から発射した電波の反射を受信するマイクロ波レーダで、夜や曇天時も撮影が可能です。
*2 差分干渉処理:
PALSARは『2つのデータ取得時(例えば地震の前と後)における衛星－地面間の距離』に変化があった場合、それを高い精度で検出することが可能です。地震前後のデータを比較すると、地震によって発生した地面の隆起や沈降などの地殻変動は、衛星－地面間の距離の差となり、画像では干渉縞として表わされます。本例では、青→緑→黄→赤→青の色の変化は地面が衛星に近づくことを、逆の色の変化は地面が衛星から遠ざかることを表します。(今回の観測では画像の西側から東側に向けて観測しているので、地面が衛星に近づく場合は西向きの水平変動もしくは隆起を、地面が衛星から遠ざかる場合は東向きの水平変動もしくは沈降、を意味します)。なお、色の一周期は11.8cm分の距離変化(地殻変動；変動量は画像内での相対的な値)を表します。
