陸域観測技術衛星「だいち」(ALOS)搭載のLバンド合成開口レーダ(PALSAR;パルサー)による2010年ニュージーランド地震にともなう緊急観測(1)
2010年9月4日1時35分頃(日本時間、以下同じ)、ニュージーランド南部・クライストチャーチ近郊(南緯43.53°、東経172.12°、深さ5km)を震源とするマグニチュード7.0の地震が発生しました(地震の規模及び位置については米国地質調査所(USGS)による発表を参照)。宇宙航空研究開発機構(以下JAXA)は、9月11日21時頃に陸域観測技術衛星「だいち」(ALOS)搭載のLバンド合成開口レーダ(PALSAR;パルサー)による緊急観測を実施しました。本観測では2008年3月5日に同じ軌道から取得した画像と比較し、地震に伴った地殻変動の検出を試みました。「だいち」は夜間に南から北へ飛行しながら、震央及び被害が報告されている都市・クライストチャーチを含む領域を観測しました。

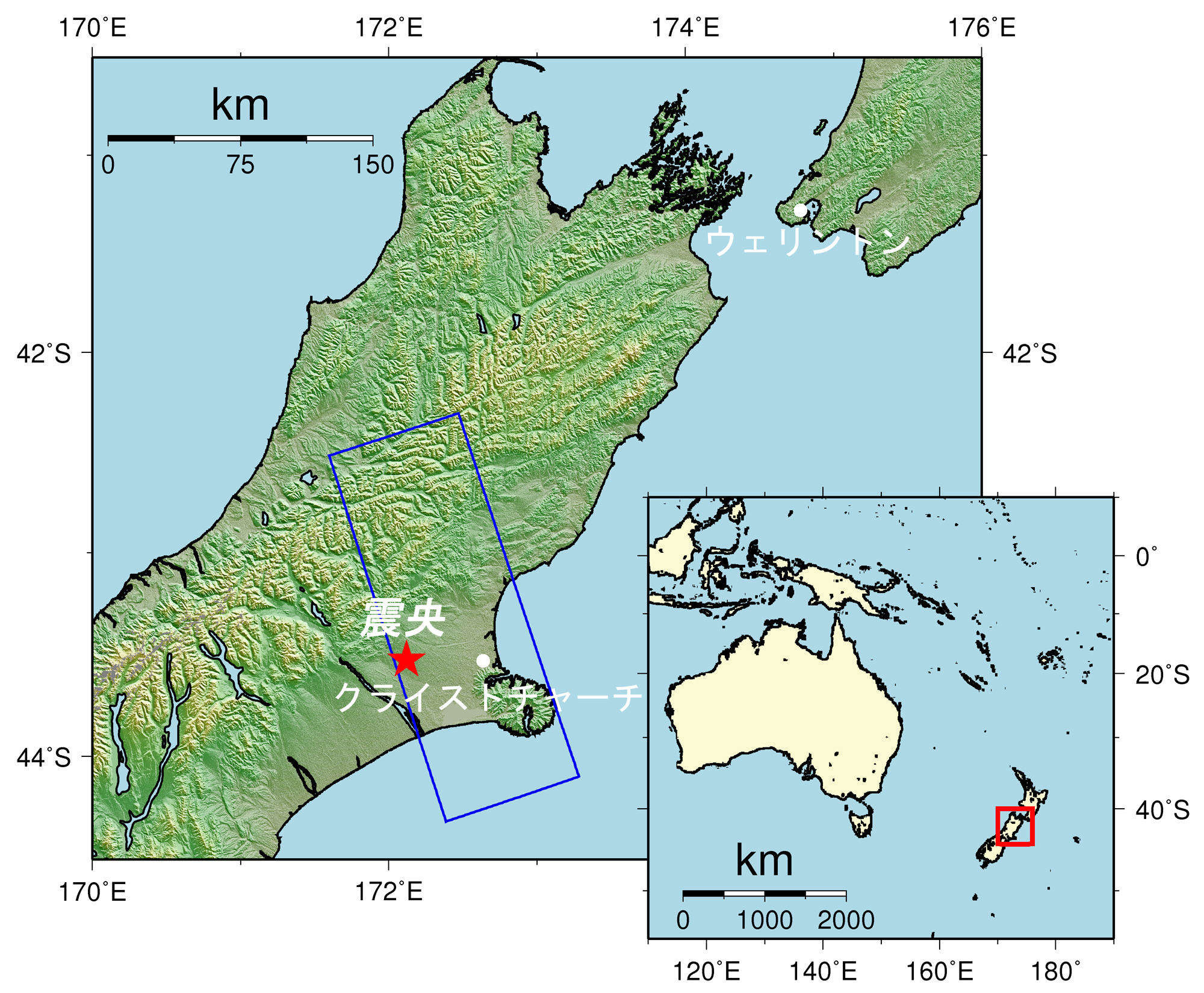

青枠は図2で示すPALSAR観測領域を表します。赤い星印は本地震の震央位置を示しています。JAXAでは今後も「だいち」による2010年ニュージーランド地震に関する観測を継続していく予定です。
(注1) パルサー(PALSAR):
フェーズドアレイ方式Lバンド合成開口レーダ。衛星から発射した電波の反射を受信するマイクロ波レーダで、夜や曇天時も撮影が可能です。
(注2) 差分干渉処理:

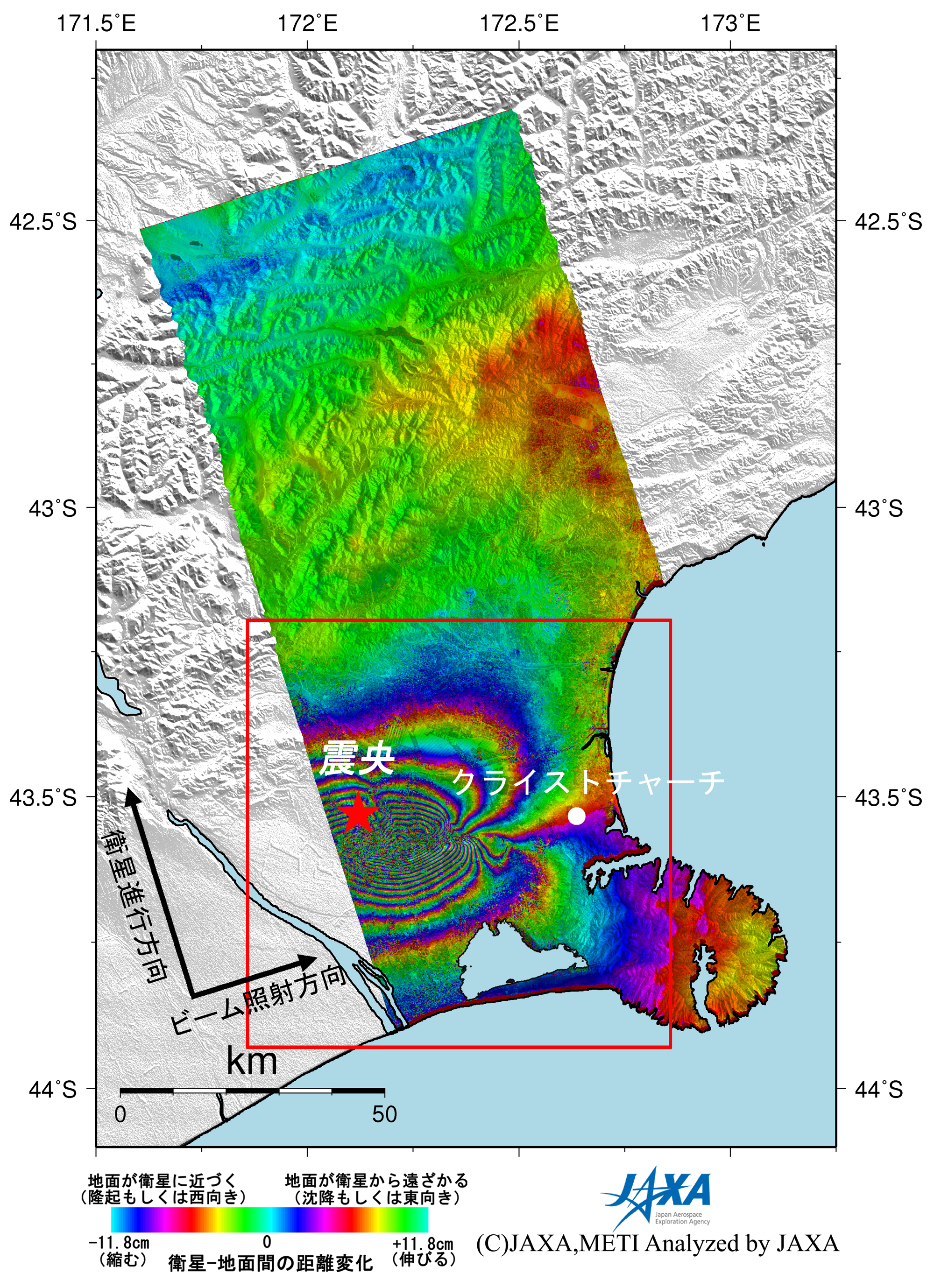

PALSARは『2つのデータ取得時(例えば地震の前と後)における衛星-地面間の距離』に変化があった場合、それを高い精度で検出することが可能です。地震前後のデータを比較すると、地震によって発生した地面の隆起や沈降などの地殻変動は、衛星-地面間の距離の差となり、画像では干渉縞として表わされます。本例では、青→緑→黄→赤→青の色の変化は、地面が衛星に近づくことを、逆の色の変化は地面が衛星から遠ざかることを表します。(今回の観測では画像の西側から東側に向けて観測しているので、地面が衛星に近づく場合は西向きの水平変動もしくは隆起を、地面が衛星から遠ざかる場合は東向きの水平変動もしくは沈降、を意味します)。なお、色の一周期は11.8cm分の距離変化(地殻変動;変動量は画像内での相対的な値)を示します。
