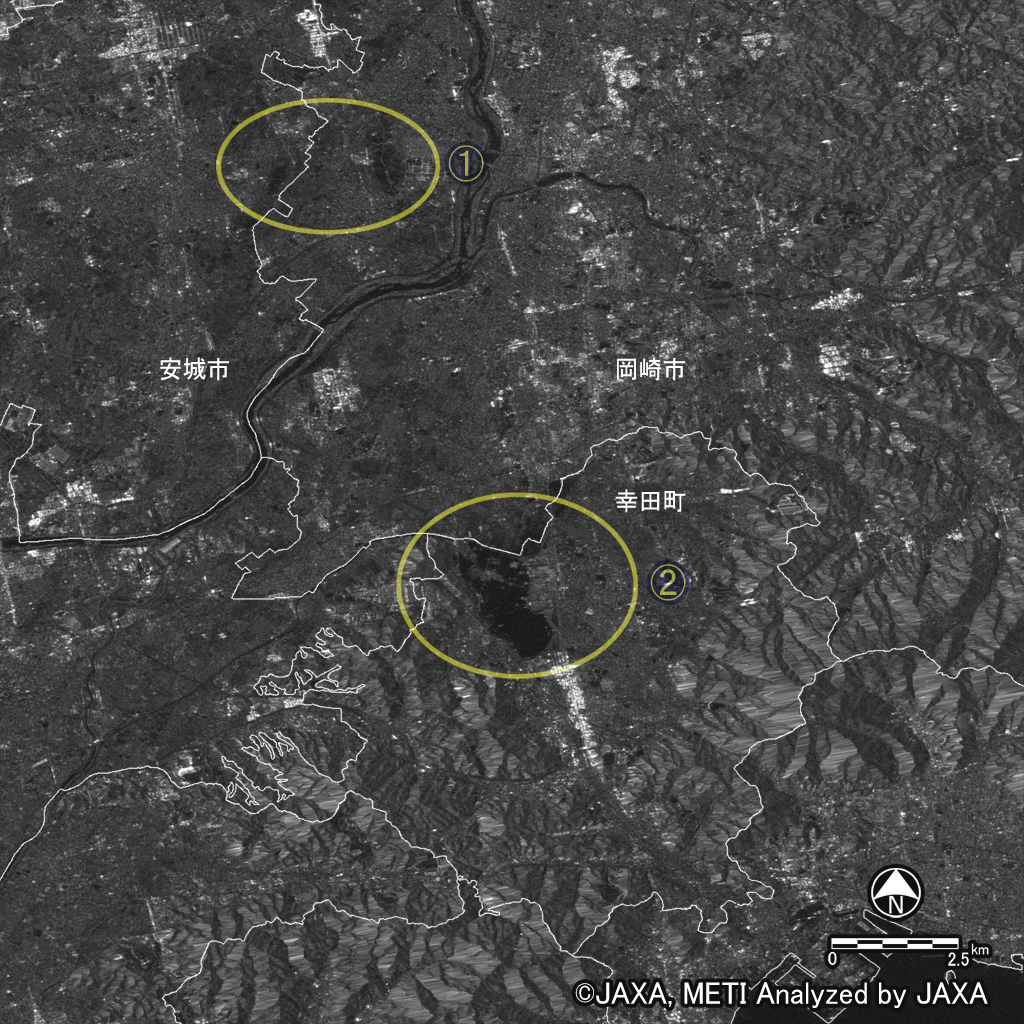

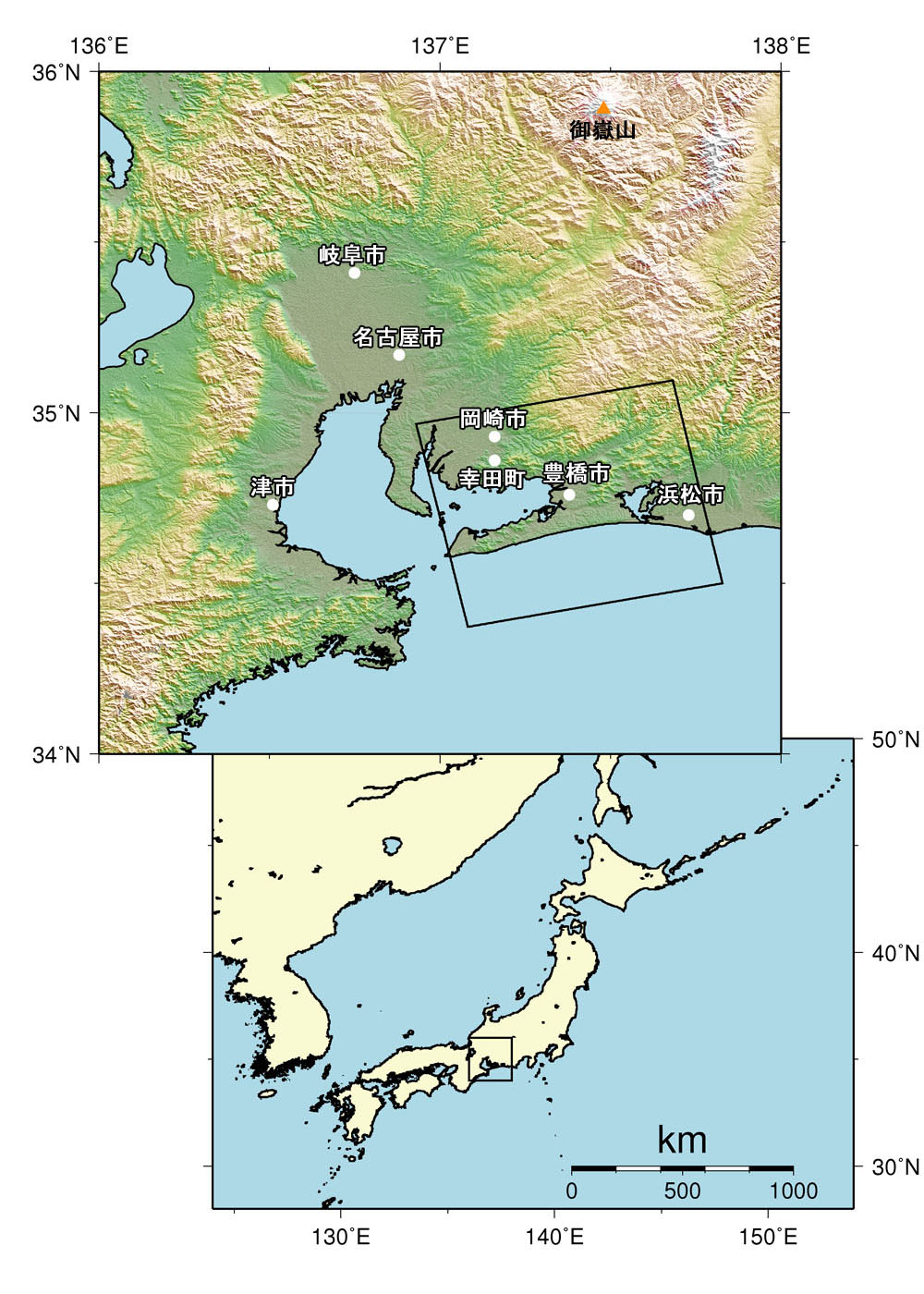

図1は、2008年8月30日(災害後)にPALSARの緊急観測により取得された取得された愛知県周辺の画像です。図2は図1の赤枠部分(岡崎市、幸田町付近)の拡大図です。合成開口レーダによる画像では水面などの平坦な面は暗く写る傾向があり、図中の黄色の円で示した領域には、洪水による浸水域と考えられる暗い領域があります。

図3は、PALSAR画像から浸水域を推定したもので、図の青色は川や海など、もともと水域だった領域、図の水色は浸水域と考えられる領域です。図中①の岡崎市・安城市にまたがる地域では、市街地や田畑が随所で浸水していたことが分かります。また岡崎市・幸田町にまたがる②の地域では、田畑が広い範囲で浸水していたことが分かります。

これらの結果は、水面が暗く写るという合成開口レーダの特性を利用し、災害前後の画像から暗い地域を抽出して分析したものです。レーダ画像は、暗い領域が必ずしも完全に水域と一致するとは限りませんが、広い範囲の状況を大まかに把握することに役立ちます。また、今回の観測は現地が悪天候でかつ夜間の観測であり、このような条件でも観測ができるのが合成開口レーダの大きな特長です。
