ベトナム北部域高解像度土地利用土地被覆図

ベトナム北部域高解像度土地利用土地被覆図 2016年9月リリース版（バージョン16.09）

1. 概要

JAXA高解像度土地利用土地被覆図の初の海外領域プロダクトとしてベトナム北部地域をリリースします（以下「本プロダクト」）。経済成長が続くベトナムでは急速な環境変化が発生しているため、本プロダクトによる土地被覆とその変化情報を気候変動・農業調査等に活用することを目的として作成しています。土地被覆変化の把握が可能なように2007年と2015年を対象に分類を実施しており、それぞれ対象時期で複数衛星データ（Landsat 、ASTER、PALSARおよびPALSAR-2モザイク等）を使用しています。

2. 使用したデータ

データ1. Landsat 8 OLI 30m解像度199シーン (2015年)
データ2. Landsat 5 TM 30m解像度140シーン (2007年)
データ3. ASTER VA 15m解像度68シーン（2015年)
データ4. ASTER VA 15m解像度55シーン（2007年)
データ5. ALOS-2 PALSAR-2 25m解像度モザイクデータセット（2015年)
データ6. ALOS PALSAR 25m解像度モザイクデータセット（2007年)
データ7. SRTM-1 30m解像度と、そこから求めた傾斜のラスターマップ
データ8. Suomi NPP 500m解像度（2015年)
データ9. オープンストリートマップによる道路網ベクターデータ (© OpenStreetMap contributors) から求めた、道路からの距離のラスターマップ
データ10. PRISM DSMの海マスク

3. 分類方法

カーネル密度による尤度推定 (橋本ら 2014) をベースとしたベイズ推定 (Hoang Thanh Tung 2016)

4. データ形式

座標系: 緯度経度直交座標系 (GRS80 楕円体、ITRF94)
格納単位: 緯度経度1度単位のグリッドタイル、7,054ピクセル×7,054ライン
メッシュサイズ: (1/7,054) 度 × (1/7,054) 度 (およそ15m × 15mに相当)
ファイル命名規約: 例えば、LC_N18E106.tifは北緯18から19度、東経106から107度を示します。
格納形式: GeoTIFF形式
対象期間: 2007年および2015年

各画素のディジタル値は分類カテゴリのID番号であり、下記の通りです (注1):

#0: 未分類 (unknown)
#1: 水域 (water)
#2: 都市 (urban)
#3: 水田 (rice paddy)
#4: 畑地 (crop)
#5: 草地 (grass)
#6: 果樹園 (Orchards)
#7: 裸地 (bareland)
#8: 森林 (Forest)
#9: マングローブ (Mangrove)
#255: データなし (nodata)

5. 精度検証および結果

入力画像とは別の衛星画像より判読した20,030箇所の検証情報を用いて精度検証を行った結果を表1と表2に示します。2015年の分類図では全体精度89.1% (表1; 注1)、κ係数0.872、 2007年の分類図では全体精度81.3% (表2; 注1)、κ係数0.781の結果を得ました。

表1 コンフュージョンマトリクス (2015年)
		Classified										Producer's accuracy (%)
		1	2	3	4	5	6	7	8	9	TOTAL	Producer's accuracy (%)
Validation	1	1,096	13	31	12	1	11	3	2	2	1,171	93.6
	2	3	2,429	23	66	0	25	5	0	2	2,553	95.1
	3	22	49	4,066	283	9	34	99	2	6	4,570	89.0
	4	6	55	98	1,712	48	108	11	28	0	2,066	82.9
	5	0	1	9	29	1,246	16	75	146	5	1,527	81.6
	6	0	9	8	42	6	1,650	4	32	14	1,765	93.5
	7	6	40	30	29	106	19	1,738	24	13	2,005	86.7
	8	1	4	6	65	275	50	35	3,603	25	4,064	88.7
	9	2	1	0	0	2	2	1	1	300	309	97.1
	TOTAL	1,136	2,601	4,271	2,238	1,693	1,915	1,971	3,838	367	20,030	---
User's accuracy (%)		96.5	93.4	95.2	76.5	73.6	86.2	88.2	93.9	81.7	---	Overall accuracy: 89.1%

表2 コンフュージョンマトリクス (2007年)
		Classified										Producer's accuracy (%)
		1	2	3	4	5	6	7	8	9	TOTAL	Producer's accuracy (%)
Validation	1	1,029	17	60	18	9	13	13	2	10	1,171	87.9
	2	6	2,410	18	35	2	72	5	0	5	2,553	94.4
	3	48	69	3,746	404	16	137	128	5	17	4,570	82.0
	4	5	70	237	1,336	106	215	65	31	1	2,066	64.7
	5	0	3	20	30	1,082	19	163	206	4	1,527	70.9
	6	0	20	24	41	44	1,569	34	9	24	1,765	88.9
	7	6	43	26	73	296	31	1,331	193	6	2,005	66.4
	8	0	7	10	42	351	69	81	3,490	14	4,064	85.9
	9	16	1	2	1	1	1	0	0	287	309	92.9
	TOTAL	1,110	2,640	4,143	1,980	1,907	2,126	1,820	3,936	368	20,030	---
User's accuracy (%)		92.7	91.3	90.4	67.5	56.7	73.8	73.1	88.7	78	---	Overall accuracy: 81.3%

注1: 精度検証は、母集団からのランダムサンプリングとは言いがたいため、κ係数も含めて、あくまで参考に留めておくことが望ましい。

図1と図2にベトナム北部域高解像度土地被覆土地利用図の結果を示します。

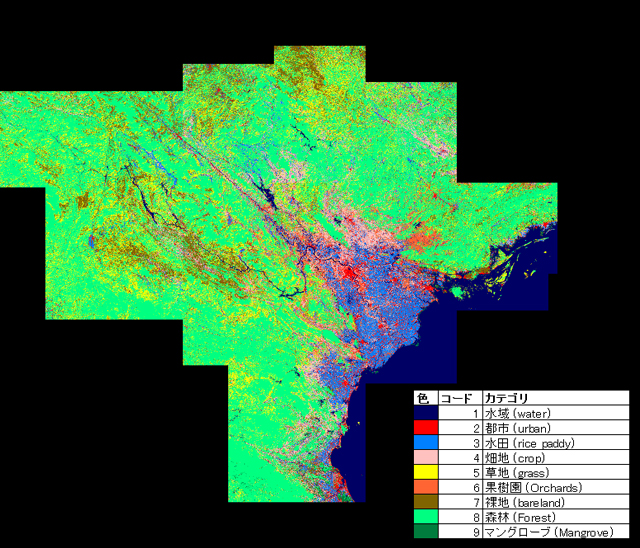

図1: ベトナム北部域の高解像度土地利用土地被覆図（2015年）

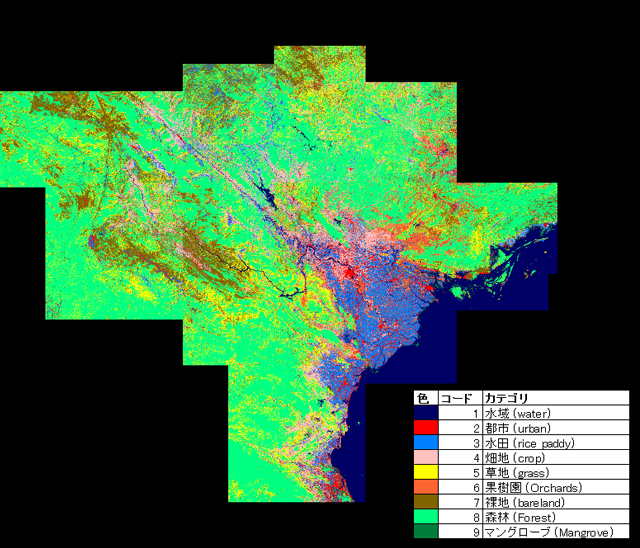

図2: ベトナム北部域の高解像度土地利用土地被覆図（2007年）

2007年の土地被覆図と2015年の土地被覆図を比較した結果、確認することができた土地被覆変化の例を図3に示します。

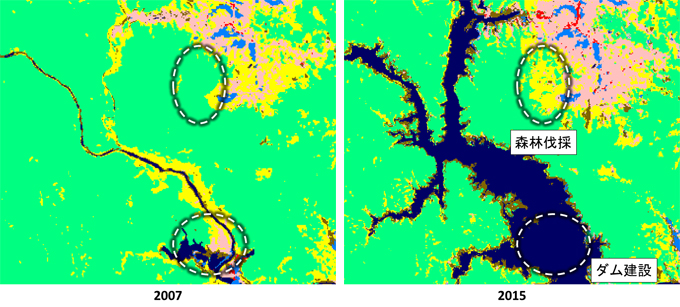

図3: 2007年の土地被覆図と2015年の土地被覆図の比較
森林伐採の様子や、2004年～2009年頃に建造が進められたCua Dat ダムによる
ダム湖構築の様子が捉えられています。

6. リファレンス

1) 橋本秀太郎, 田殿武雄, 小野里雅彦, 堀雅裕 (2014) 多時期光学観測データを用いた高精度土地被覆分類手法の開発, 日本リモートセンシング学会誌, 34 (2), 102-112.

2) "Analysis of Land Cover Change in Northern Vietnam Using High Resolution Remote Sensing Data", Hoang Thanh Tung, Master’s thesis, University of Tsukuba, 2016.

3) NASA JPL. (2013). NASA Shuttle Radar Topography Mission Global 1 arc second. NASA LP DAAC.

Acknowledgements

Landsat 8 OLI and Landsat 5 TM image courtesy of the U.S. Geological Survey.
ASTER-VA image courtesy NASA/METI/AIST/Japan Spacesystems, and U.S./Japan ASTER Science Team (see: https://gbank.gsj.jp/madas/?lang=en#contentss for detail)
The SRTMGL1 data product was retrieved from the online Data Pool, courtesy of the NASA Land Processes Distributed Active Archive Center (LP DAAC), USGS/Earth Resources Observation and Science (EROS) Center, Sioux Falls, South Dakota, https://lpdaac.usgs.gov/data_access/data_pool.
Suomi NPP VIIRS Daily Mosaic Image and Data processing by NOAA's National Geophysical Data Center.

ファイルのダウンロード方法

高解像度土地利用土地被覆図トップページの「3. データのダウンロード方法」をお読みのうえ、ユーザ登録を行うことでデータダウンロードページよりダウンロードが可能となります。
