PALSAR フェーズドアレイ方式Ｌバンド合成開口レーダ

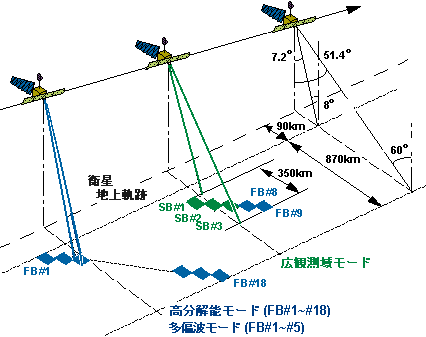

PALSARは地球資源衛星1号(JERS-1)に搭載された合成開口レーダ(SAR)の機能・性能をさらに向上させたもので、天候や昼夜に影響されない能動型のマイクロ波センサです。PALSARは高分解能観測モード、観測角を可変し250～350km(スキャン数に依存)という広い観測幅を有する広観測域モード(ScanSAR)を持っています。これは、これまでのSARと比較して3～5倍の観測幅となります。なお、PALSARの開発は宇宙開発事業団と(財)資源探査用観測システム研究開発機構(JAROS)の共同で行っています。
PALSAR主要諸元
| モード | 高分解能 | 広観測域 | 多偏波 (実験モード *1) |
|
|---|---|---|---|---|
| 中間周波数 | 1270 MHz(L-band) | |||
| バンド幅 | 28MHz | 14MHz | 14MHz,28MHz | 14MHz |
| 偏波 | HH or VV | HH+HV or VV+VH | HH or VV | HH+HV+VH+VV |
| 入射角範囲 | 8～60° | 8～60° | 18～43° | 8～30° |
| 地上分解能 | 7～44m | 14～88m | 100m (multi look) |
24～89m |
| 観測幅 | 40～70 km | 40～70 km | 250～350km | 20～65km |
| 量子化ビット数 | 5 bits | 5 bits | 5 bits | 3 or 5bits |
| Data rate | 240Mbps | 240Mbps | 120Mbps,240Mbps | 240Mbps |
| 雑音等価後方散乱係数 *2 | < -23dB (観測幅 70km) < -25dB (観測幅 60km) |
< -25dB | < -29dB | |
| 信号対アンビギュイティ比(S/A) *2,*3 | > 16dB (観測幅 70km) > 21dB (観測幅 60km) |
> 21dB | > 19dB | |
| ラジオメトリック精度 | 1シーン内で 1dB/1 軌道内で 1.5dB | |||
| アンテナサイズ | アジマス方向:8.9m x エレベーション方向:3.1m | |||
注記: オフナディア角41.5°の時、北緯87.8°および南緯75.9°を超える範囲は観測不可能です。
- *1 電力の関係により、運転時間に制限があります。
- *2 高分解能モード：オフナディア角は34.3°
広観測域モード：オフナディア角は34.1°
多偏波モード：オフナディア角は21.5° - *3 PALSARの技術変更により、S/Aレベルが低下することがあります。
