ALOS-4 観測計画｜ALOS-4@EORCホームページ

「回帰毎の基本観測・テーマ別の観測計画のmap/kml」
（年4回観測シミュレーション結果を掲載）

注：上記の基本観測シナリオは、今後、運用シミュレーションの結果やユーザコメントを踏まえて、必要に応じて更新する予定です。運用に適用する確定版ではない点、ご留意ください。

基本観測シナリオに基づいた、衛星の昇交、降交軌道の回帰毎の基本観測モードを表に示します。（World / Japan）。

PALSAR-3PRF固定観測モードで画像内に発生するブラインド領域をKMLでブラインドマップとして公開

PRF固定観測モードの詳細については、「校正・検証」を参照ください。

＊パス：衛星の軌道番号（パス番号）ごとに分割されたKMLファイル
＊エリア：日本域の観測パスすべてを含むKMLファイル

【注意事項】

ブラインドマップは公称値をもとにしているため、実観測データの領域と完全には一致しないことをご了承ください。
観測データの固定PRI設定値はAUIG4に記載されています。関心があるシーンIDの固定PRI設定値をAUIG4にて確認のうえ、対応するKMLファイルを参照ください。固定PRI設定値は、シーンIDのゾーン帯（下図を参照）により設定されます。
観測回帰毎のPRI設定パターン（1または2）の情報については、こちら（日本・世界）を参照ください。
座標参照系は地理座標系（緯度、経度）に設定してご利用ください。

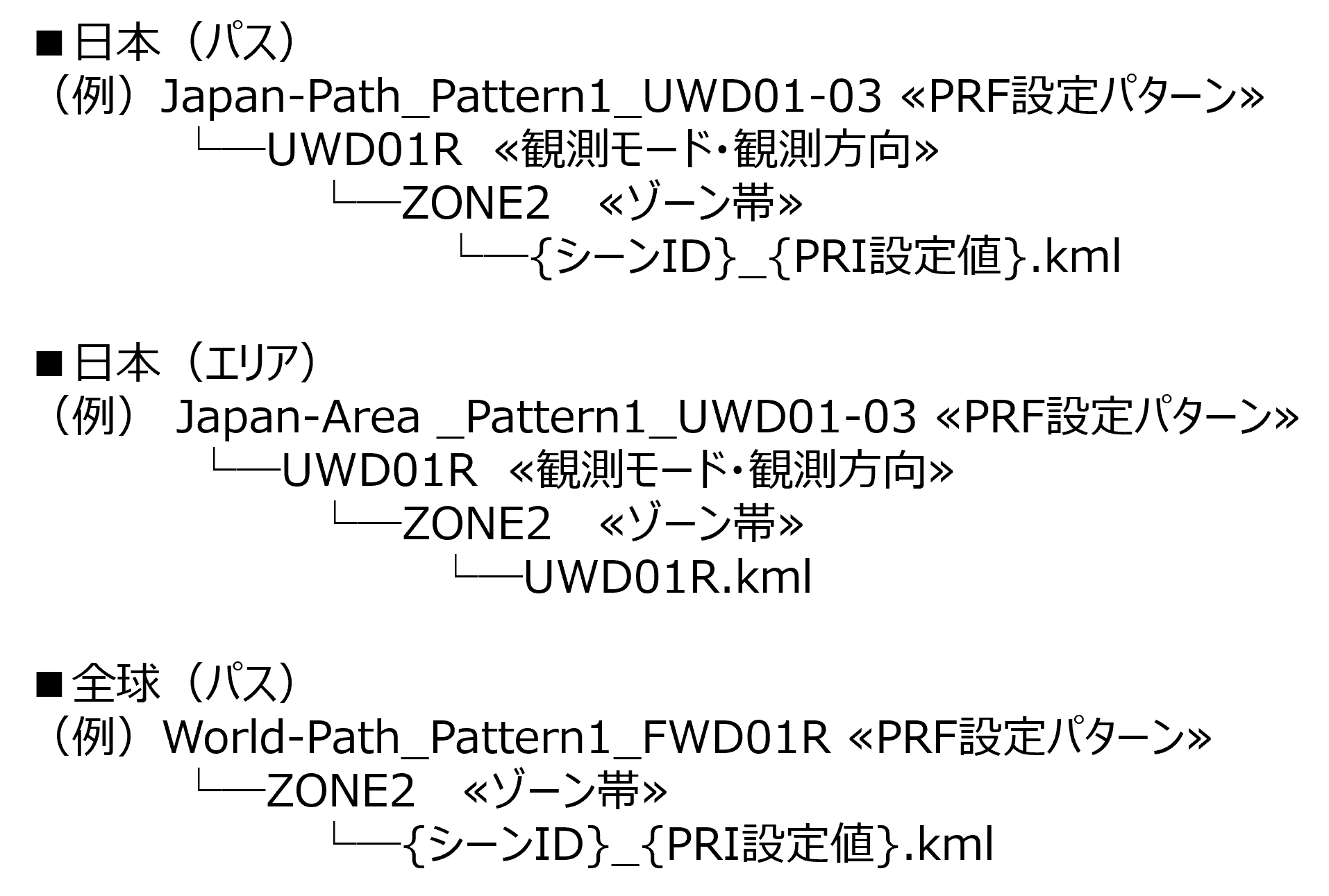

【ディレクトリ構造】

ディレクトリ構造と例は以下に示す。

図　ブラインドマップのゾーン帯区分

図　PALSAR-3（UWD01モード）ブラインドマップの例
（左図：PRI設定パターン1、右図：PRI設定パターン2、
凡例：□サブビーム範囲を示す枠、□ブラインド領域を示す枠）

PALSAR-3の基本観測シナリオ（日本および世界、陸域のみ）で用いられる各モードについて、観測パス・フレームのシェープファイルを提供します。各パス・フレームの観測範囲を調べる際にご活用ください。

本シェープファイルと、観測シミュレーション結果として公開しているKMLでは、算出方法の違いにより、描画される範囲に若干のずれが生じる場合がありますのでご了承ください。

PALSAR-3基本観測モード
Sensor mode	Sensor Code [Beam No]	Polarization	Off-nadir angle	Pass designation	Beam direction
Stripmap10m 200km swath.	FWD [FWD01-FWD03]	HH+HV	3 Beam 28.2°- 44.3°, 41.9°- 48.2°	Both (Ascending, Descending)	Right
Stripmap6m 100km swath.	HBQ [HBQ06, HBQ08]	HH+HV+VH+VV	2 Beam 29.1°- 32.4°, 35.5°- 38.2°	Both (Ascending, Descending)	Right
Stripmap3m 200km swath.	UWD [UWD01-UWD03]	HH+HV	3 Beam 29.1°- 48.0°	Both (Ascending, Descending)	Right/Left
ScanSAR 700km swath.	XBD [XBD02]	HH+HV	4 Scan 39.1°	Both (Ascending, Descending)	Right/Left
