航空機搭載Lバンド合成開口レーダ2(Pi-SAR-L2)による伊豆大島の台風26号被害観測結果について

大型で非常に強い台風26号が2013年10月16日に伊豆大島を直撃し、大島町元町地区では大規模な土石流災害(土砂崩れ)が発生し、甚大な被害を受けました。
宇宙航空研究開発機構(以下、JAXA)は、10月22日に航空機搭載Lバンド合成開口レーダ2(Pi-SAR-L 2: Polarimetric and Interferometric Airborne Synthetic Aperture Radar L-band 2) *1 により伊豆大島での台風26号被害の観測を行い、被災地の抽出を行いました。
図1に、今回の観測範囲を示します。

図1:2013年10月22日に航空機搭載合成開口レーダ(Pi-SAR-L2)により観測された伊豆大島の位置図

図1: 観測領域の位置図

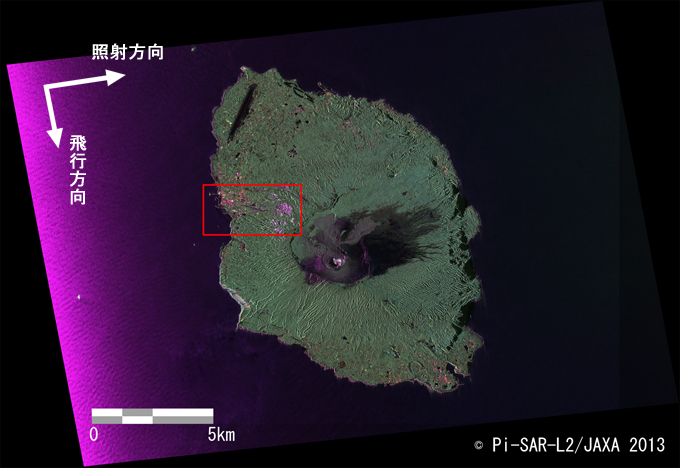

図2:Pi-SAR-L2により観測された伊豆大島全体のカラー合成画像。赤にHH偏波、緑にHV偏波、青にVV偏波をそれぞれ割り当てています。図中の赤枠部分が、被害が大きかった大島町元町地区付近です。

図2: Pi-SAR-L2により観測された伊豆大島全体のカラー合成画像
(クリックで拡大画像へ)

図2は、今回Pi-SAR-L2によって観測された伊豆大島の全体図です。赤にHH偏波、緑にHV偏波、青にVV偏波をそれぞれ割り当てています。図中の赤枠部分が、被害が大きかった大島町元町地区付近です。図3に赤枠部分の拡大図(約4km×2kmの範囲)を示します。

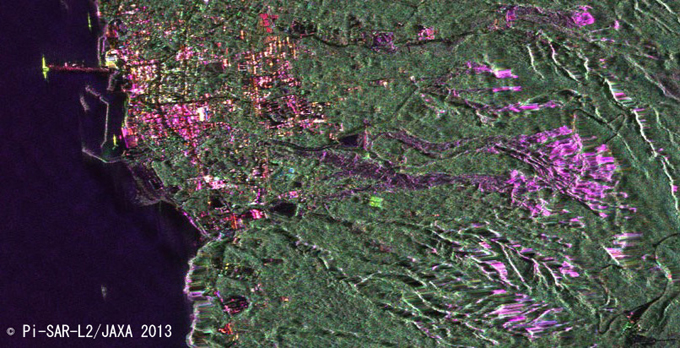

図3:災害後の大島町元町地区付近の拡大図(観測日:2013年10月22日 Pi-SAR-L2)

図3: 災害後の大島町元町地区付近の拡大図(観測日:2013年10月22日 Pi-SAR-L2)
(クリックで拡大画像へ)

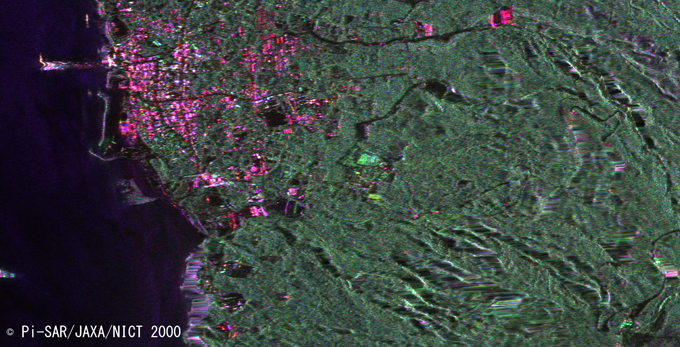

図4:災害前の大島町元町地区付近の拡大図(観測日:2000年8月30日 Pi-SAR-L)

図4: 災害前の大島町元町地区付近の拡大図(観測日:2000年8月30日 Pi-SAR-L)
(クリックで拡大画像へ)

図4は、災害前の2000年8月30日にPi-SAR-L2の前身のPi-SAR-Lにより観測された大島町元町地区付近の画像(図3と同じ範囲)を示しています。図3と図4を比較すると、土砂崩れが発生したとみられる箇所において、図4では緑色だったところ(森林を示す)が図3では紫色になっていることがわかります。これらの紫色になっている箇所は、国土地理院の航空写真の土砂崩れ箇所と一致しています。
国土地理院提供・災害情報共有マップ【電子国土Web.NEXT(試験公開)】台風第26号の大雨(大島町)ななめ写真(10/16)IMG_0634_s.jpg参照

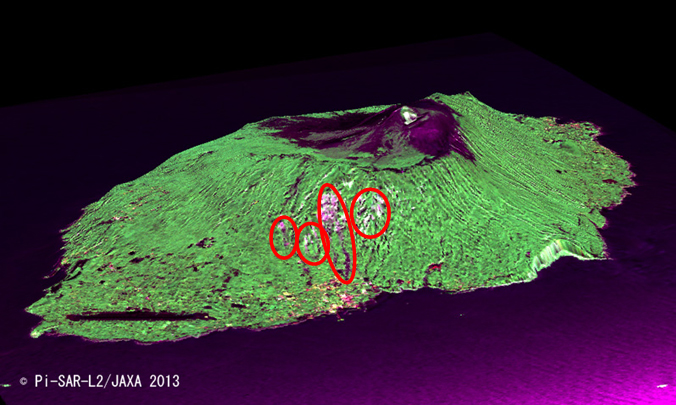

図5:災害後の伊豆大島観測画像から作成した鳥瞰図

図5: 伊豆大島の鳥瞰図
(クリックで拡大画像へ)

図5は、災害後の伊豆大島全体図から鳥瞰図を作成し、大島町元町地区付近を海側から見えるように回転させて示しています。赤枠で囲んだ箇所に変化が見られます。

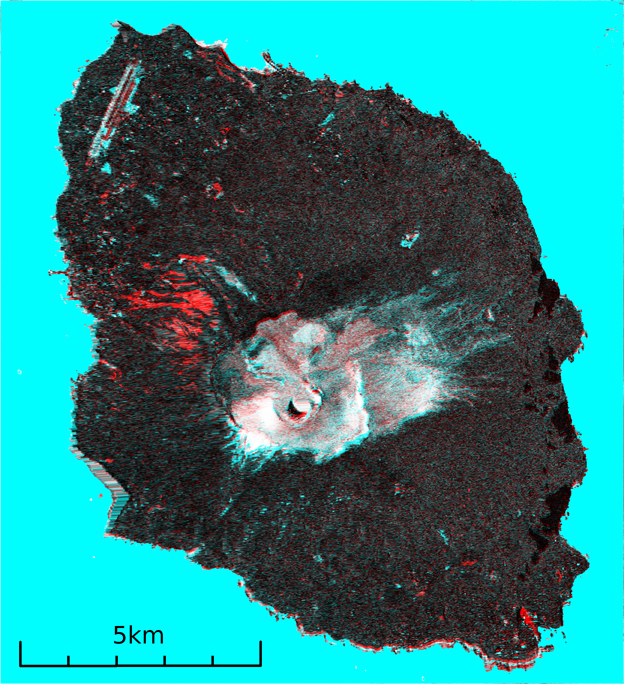

図6:偏波間相関による伊豆大島の土砂崩れ抽出画像 (R:災害後, G+B:災害前)

図6: 偏波間相関解析による土砂崩れ抽出画像 (R:災害後, G+B:災害前)
(クリックで拡大画像へ)

図6は、HH偏波とVV偏波の相関解析処理によって土砂崩れ箇所を抽出した画像です。図6の赤色の領域は、2000年と比べて樹木が減少した範囲を示しており、今回の土砂崩れ箇所を含むと考えられます。

今回Pi-SAR-L2では、伊豆大島を4方向から観測しました。この観測結果を元に、観測方向と土砂崩れが発生した斜面の向きや形状による、被災地抽出への影響を検証しました。

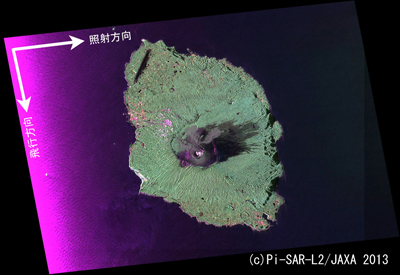

図7(a):2013年10月22日に伊豆大島の北側から南側へ飛行し、斜面の正面方向(西側)から観測したPi-SAR-L2画像

(a): 北側から南側へ飛行
斜面の正面方向(西側)から観測

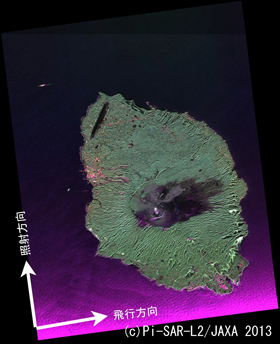

図7(b):2013年10月22日に伊豆大島の西側から東側へ飛行し、斜面の横方向(南側)から観測したPi-SAR-L2画像

(b): 西側から東側へ飛行
斜面の横方向(南側)から観測

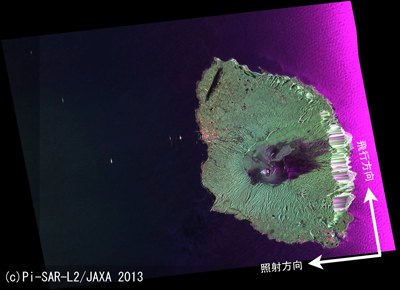

図7(c):2013年10月22日に伊豆大島の南側から北側へ飛行し、斜面の裏側(東側)から観測したPi-SAR-L2画像

(c): 南側から北側へ飛行
斜面の裏側(東側)から観測

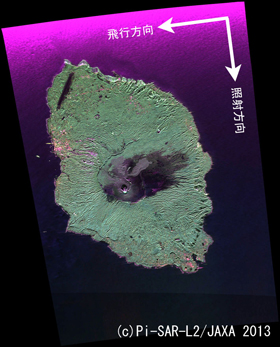

図7(d):2013年10月22日に伊豆大島の東側から西側へ飛行し、斜面の横方向(北側)から観測したPi-SAR-L2画像

(d): 東側から西側へ飛行
斜面の横方向(北側)から観測


図7: 伊豆大島の観測方向
(クリックで拡大画像へ)

図7は、4方向それぞれから観測された伊豆大島全体図であり、各図に航空機の飛行方向と照射方向(=観測方向)を示しています。

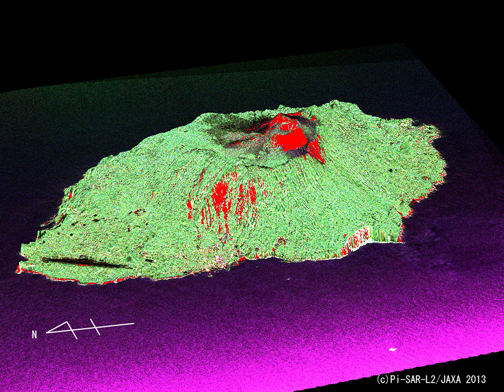

鳥瞰図(山肌の赤い箇所が変化領域) 2013年10月22日に観測したPi-SAR-L2画像データのHH偏波とVV偏波の相関解析処理の結果を赤色で重ね合わせて作成した伊豆大島の鳥瞰図(山肌の赤い箇所が変化領域) 図8(a):2013年10月22日に観測したPi-SAR-L2画像データのHH偏波とVV偏波の相関解析処理の結果を赤色で重ね合わせて作成した伊豆大島の鳥瞰図(正面(西側)から観測、山肌の赤い箇所が変化領域)
図8(a):2013年10月22日に観測したPi-SAR-L2画像データのHH偏波画像に変化領域を重ね合わせた変化抽出画像(大島町元町地区付近の約4km×2kmの範囲、正面(西側)から観測) (a)正面(西側)から観測
図8(b):2013年10月22日に観測したPi-SAR-L2画像データのHH偏波とVV偏波の相関解析処理の結果を赤色で重ね合わせて作成した伊豆大島の鳥瞰図(南側から観測、山肌の赤い箇所が変化領域)
図8(b):2013年10月22日に観測したPi-SAR-L2画像データのHH偏波画像に変化領域を重ね合わせた変化抽出画像(大島町元町地区付近の約4km×2kmの範囲、南側から観測) (b) 南側から観測
図8(c):2013年10月22日に観測したPi-SAR-L2画像データのHH偏波とVV偏波の相関解析処理の結果を赤色で重ね合わせて作成した伊豆大島の鳥瞰図(裏側(東側)から観測、山肌の赤い箇所が変化領域)
図8(c):2013年10月22日に観測したPi-SAR-L2画像データのHH偏波画像に変化領域を重ね合わせた変化抽出画像(大島町元町地区付近の約4km×2kmの範囲、裏側(東側)から観測) (c) 裏側(東側)から観測
図8(d):2013年10月22日に観測したPi-SAR-L2画像データのHH偏波とVV偏波の相関解析処理の結果を赤色で重ね合わせて作成した伊豆大島の鳥瞰図(北側から観測、山肌の赤い箇所が変化領域)
図8(d):2013年10月22日に観測したPi-SAR-L2画像データのHH偏波画像に変化領域を重ね合わせた変化抽出画像(大島町元町地区付近の約4km×2kmの範囲、北側から観測) (d) 北側から観測

図8: 伊豆大島4方向観測での変化領域の違い
上段: 各方向からの見え方(鳥瞰図)、下段: 各方向からの観測結果による変化抽出画像
(クリックで拡大画像へ)

図8左上の鳥瞰図は、図7(a)の観測データにHH偏波とVV偏波の相関解析処理の結果を赤色で重ね合わせて鳥瞰図にしたものです。図8(a)〜(d)は、図7(a)〜(d)の各観測データで同様の処理を行い、それぞれの観測方向から被災地を見ているように回転させたものです。併せて、HH偏波画像に変化領域を重ね合わせた図(大島町元町地区付近の約4km×2kmの範囲)も示しています。

図8(a)〜(d)の変化抽出画像から、正面から土砂崩れ箇所を観測した場合(a)では変化が明瞭であるのに対し、北側または南側(横方向)から観測された(b)または(d)の場合、変化がやや不明瞭なところもあります。さらに裏側から土砂崩れ箇所を観測した(c)では、ほとんど変化が出ていません。

航空機観測は衛星と異なり、観測方向をある程度自由に決められます。観測方向により被災箇所の見え方が異なることから、より適切に検出するためには適切な方向から観測することが重要であることを確認しました。

*1
Pi-SAR-L2: Pi-SAR-L2は、1996年から2011年に渡って運用されたPi-SAR-Lの改良版であり、分解能や感度を今後打ち上げ予定のALOS-2に対応したものに引き上げた航空機SARです。スラントレンジ分解能は1.76mときわめて高く、水平・垂直偏波を用いて全偏波画像を得ることができるポラリメトリ(Polarimetry)機能を持ちます。
