「だいち2号」による台湾・花蓮地震の観測結果について
Posted: Feb. 16, 2018, 9:00 (UTC)
台湾東部で2018年2月6日に発生したマグニチュード6.4（USGS）の地震について、JAXAは地震予知連絡会SAR 解析ワーキンググループならびセンチネルアジアからの要請に基づき、「だいち2号」（ALOS-2）搭載の合成開口レーダ「PALSAR-2」により観測し、データを関係機関に提供しました。表1に観測の概要を示します。
表1：だいち2号（ALOS-2）による緊急観測されたデータリスト
| 観測日（UTC） | 軌道番号 | 観測モード | 偏波 | 観測方向 | ビーム番号 | |
| (1) | 2018年2月8日 | 32 | Stripmap 3m | HH | 左 | U2-7 | (2) | 2018年2月10日 | 136 | Stripmap 6m | HH+HV+VH+VV | 右 | FP6-3 | (3) | 2018年2月11日 | 27 | Stripmap 10m | HH+HV | 右 | F2-7 |

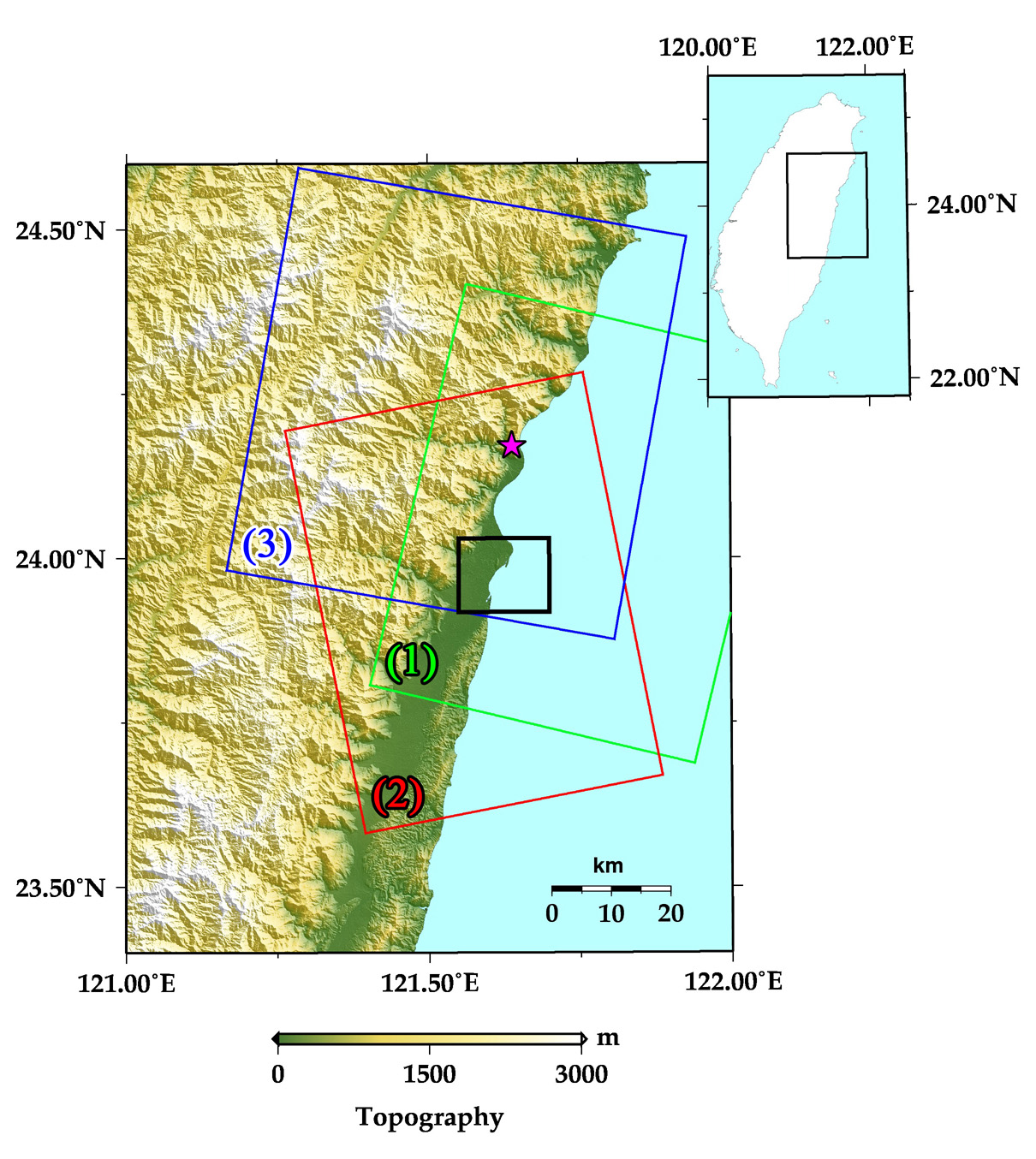

図1: 台湾の全体図（右上）と震源域周辺の標高図ならびにALOS-2による観測範囲。黄緑が2018年2月8日（UTC、以下同じ）に観測された軌道番号32（表1の(1)、南行軌道左側観測）の撮像範囲、赤が2018年2月10日に観測された軌道番号136（表1の(2)、北行軌道右側観測）の撮像範囲、青が2018年2月11日に観測された軌道番号27（表1の(3)、南行軌道右側観測）の撮像範囲。図中の黒い長方形は図2、図3の解析範囲（花蓮市周辺）を示す。星印は震源の位置を表す。
（クリックで拡大画像へ）

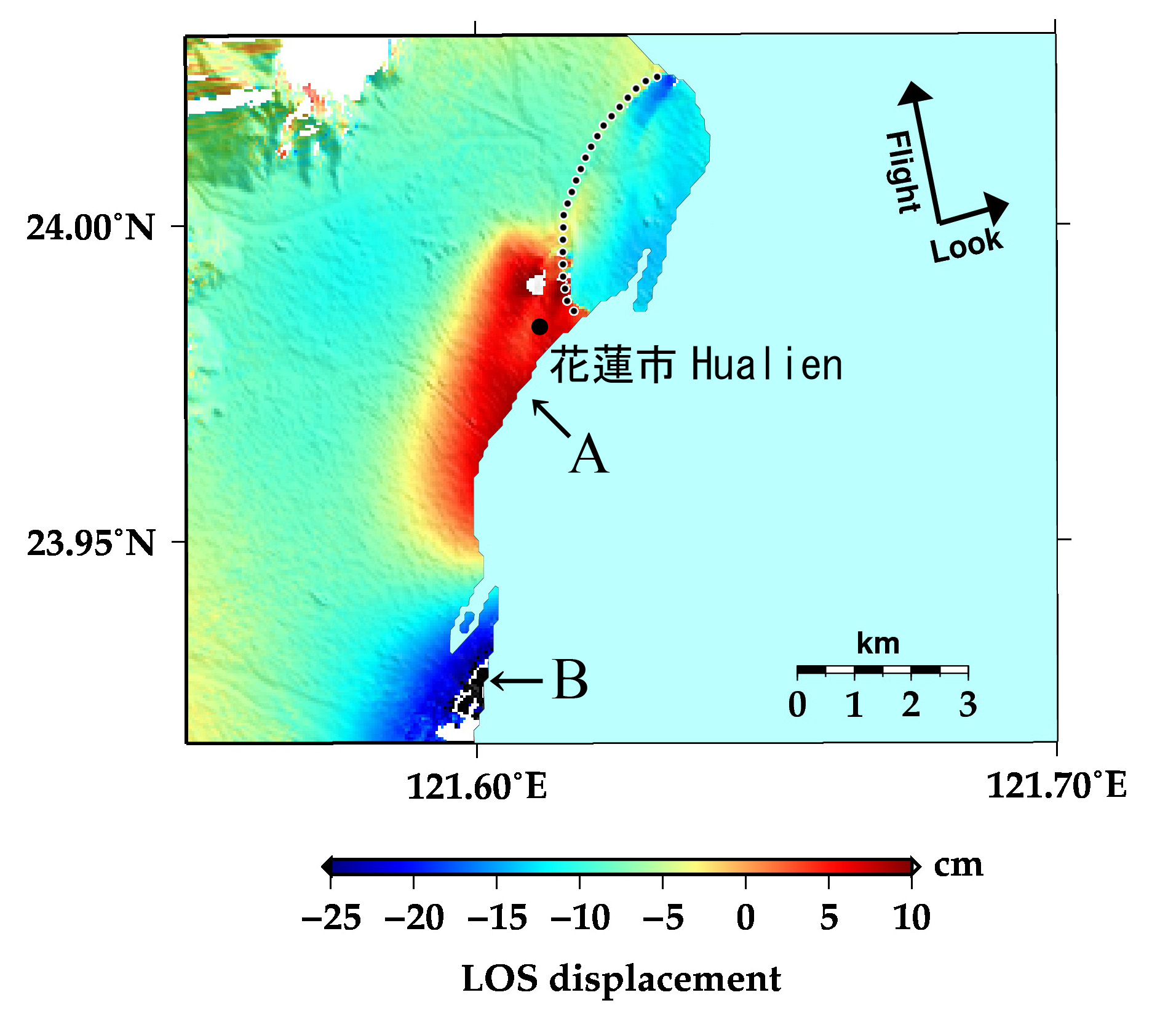

図2：2016年11月5日と2018年2月10日の観測データによる干渉画像（表1の(2)）
（クリックで拡大画像へ）
図2は表1(2)の2018年2月10日15時50分（日本時間11日0時50分）の観測データと、2016年11月5日（日本時間6日）の観測データを用いた差分干渉画像です。この画像では色は視線方向の地表面の変位量を表し、地表が衛星から遠ざかる方向に動いた場合は赤色、近づく方向に動いた場合には青色に変化します。この結果から、震源からおよそ20 km離れた花蓮市付近の図中Aで10 cmほどの衛星から遠ざかる変動（沈降もしくは東向きの変動）、図中Bで25 cmほどの衛星に近づく変動（隆起もしくは西向きの変動）があることが分かりました。また、図中の北側には変位の不連続が見られ（点線）、この線に沿って地表断層が表れている可能性があります。

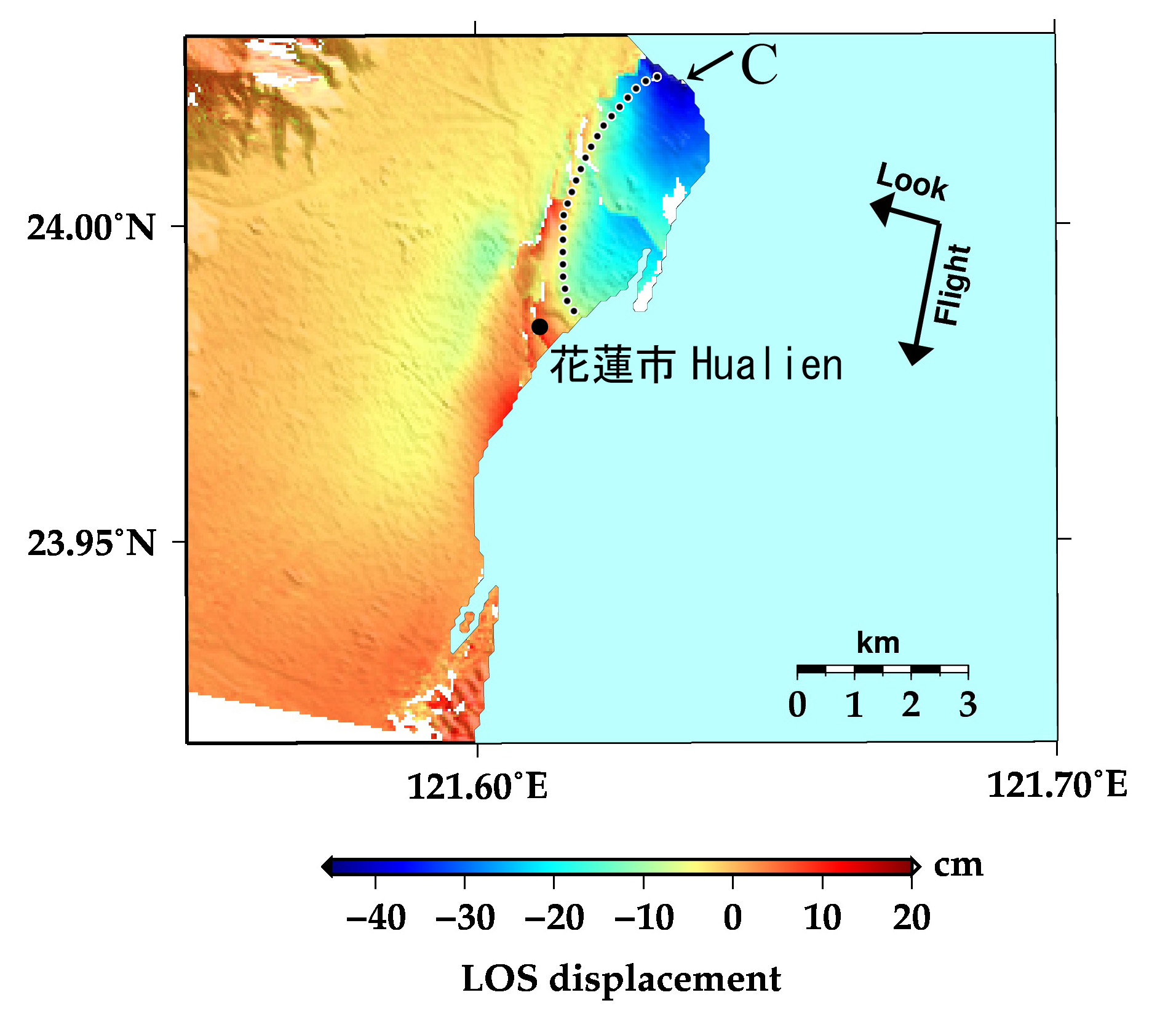

図3：2017年6月18日と2018年2月11日の観測データによる干渉画像（表1の(3)）
（クリックで拡大画像へ）
図3は表 1(3)の2018年2月11日3時48分（日本時間12時48分）の観測データと、2017年6月18日の観測データを用いた差分干渉画像ですが、衛星の視線方向が図2とは異なるため、変動分布も異なります。図3では図中Cの花蓮市の北東側で40 cmほどの衛星に近づく方向の変動（隆起もしくは東向きの変動）が見られました。また、図2と同様に変位の不連続が見られます（点線）。
