陸域観測技術衛星「だいち」(ALOS)による平成20年(2008年)岩手・宮城内陸地震の緊急観測結果について(5)

2008年6月14日午前8時43分(日本時間、以下同じ)頃、岩手県内陸部(深さ8km、M 7.2)を震源とする地震が発生しました。宇宙航空研究開発機構(以下JAXA)では7月2日に陸域観測技術衛星「だいち」(ALOS)搭載のAVNIR-2(アブニール・ツー；観測幅70km、分解能10mで観測)およびPRISM(プリズム；観測幅35km、分解能2.5m)により現地の緊急観測を実施しました。

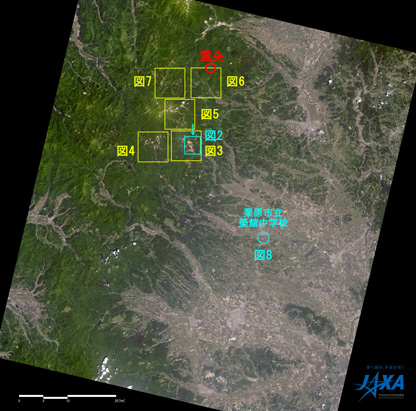

図1右:2008年7月2日に陸域観測技術衛星「だいち」(ALOS)搭載のAVNIR-2で観測した岩手・宮城内陸地震被災後の岩手・宮城・山形・秋田県境周辺

図1: 今回取得した画像全体と位置関係
取得日:2008年7月2日10時27分頃、センサ:AVNIR-2(アブニール・ツー)

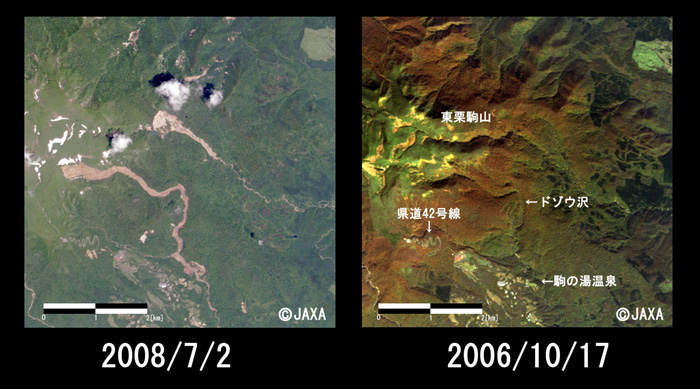

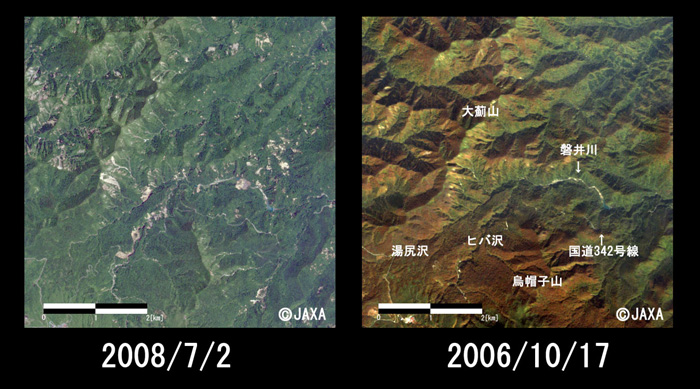

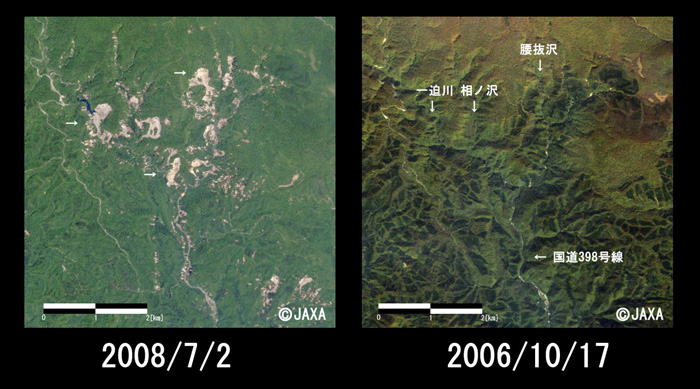

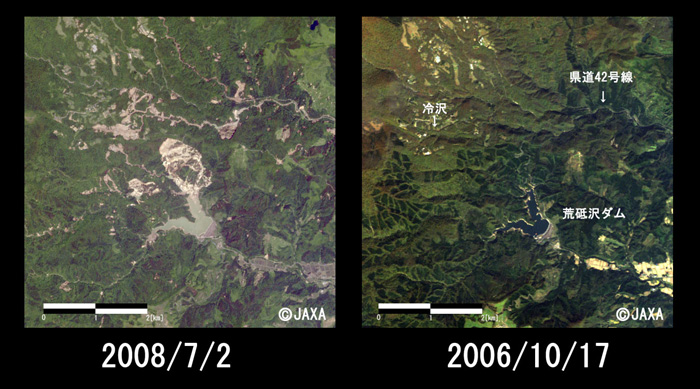

水色枠(四角):鳥瞰図(図2)の範囲範囲、黄色枠:図3～7の範囲

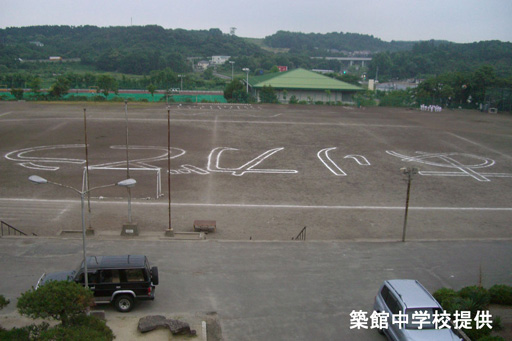

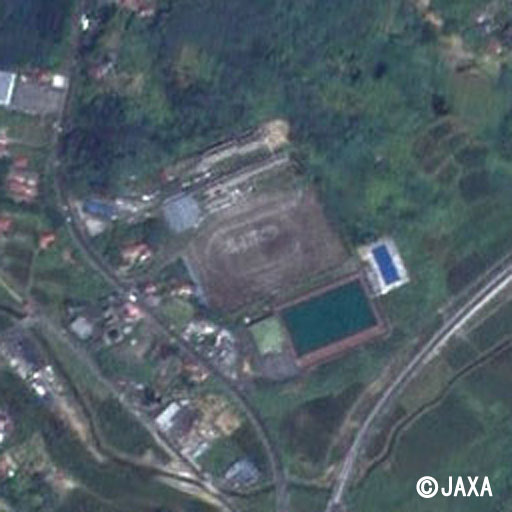

水色枠(丸)：図8(栗原市立築館中学校)
(右画像クリックで拡大画像へ)

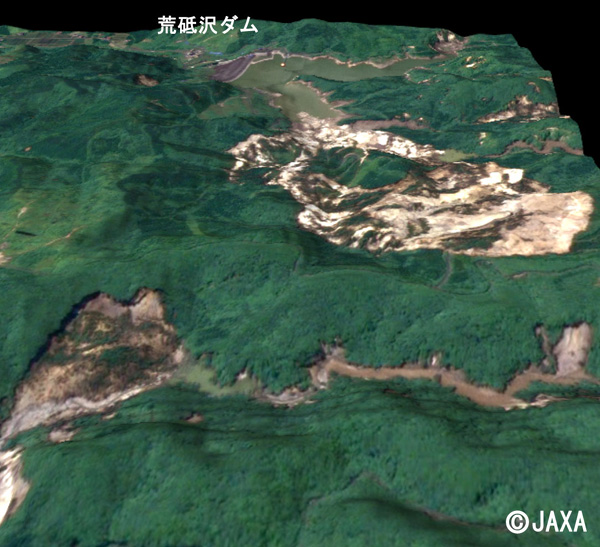

図2: 荒砥沢ダム北側の土砂崩れ (クリックで拡大画像へ)
(PRISM/AVNIR-2パンシャープン画像(*1)による鳥瞰図(*2)。荒砥沢ダム北側からの眺望)

*1 PRISMとAVNIR-2によるパンシャープン画像とは、2.5mのものが識別できる能力(地上分解能)を持つPRISM画像と、10mの地上分解能を有するAVNIR-2を用いて、擬似的に2.5m地上分解能のカラー画像にしたものです。

*2 鳥瞰図作成には国土地理院発行、数値地図50mメッシュ(標高)を用いています。

図2は宮城県栗原市の荒砥沢ダム北側の土砂崩れをダム北側から眺めた様子です。画像手前側の幅は約1.5kmですが、土砂崩れの規模がいかに大きいかがわかります。また、ダム北側の沢でも斜面が大きく崩れており、それにより川の水が堰き止められて溜まっていることがわかります。震央からこの付近までは約15kmです。
