衛星搭載合成開口レーダ（SAR）による有珠山地形の時間変化について

宇宙開発事業団
平成１２年５月１６日
　宇宙開発事業団では本年３月３１日以来、噴火を続けている有珠山およびその周辺地域を衛星搭載合成開口レーダ（カナダ：レーダサット）を用いて観測してきました。入射角を変え、観測方位を変え、ほぼ2日に一度の割合で観測した多くのデータ（4月から5月にかけて合計１８データ）を整理した結果、火山噴火等に伴う地形変化の時間的・空間的な推移が抽出できましたのでここにお知らせします。
1） 12月11日から4月1１ないし12日までの間に西山山麓西側を中心として、おおよそ500メートル四方の領域が最大３０メートル程度隆起した。4月12日以降の隆起は小さいかあるいは無い。データには多少のばらつきがみられるが（4ないし5メートル）噴火開始から４月１２日までほぼ線形に上昇している。（図１参照）

2） 隆起は主として西山山麓西方が中心であるが、金比羅山西側の隆起も確認できる。
使用しているマイクロ波の波長が5.6cmと短く、良い干渉が得られないために、本処理はSAR干渉処理ではなく、２枚のSAR画像の対応点検出処理を微少領域毎に画像全面に渡っておこなう方法を採用しました。その距離差が地形変化量に対応します。尚、SARの観測の模式図を図２に示します。

衛星およびセンサ：レーダサット（波長５.６cm）、軌道高度約８００km

データ：
図１：最大隆起点の時間変化（チェックポイントは西山山麓）
画像１：１９９９年１２月１１日〜２０００年４月９日までの変化量、４月９日〜５月４日間の変化量、１９９９年１２月１１日〜５月４日間の変化量：北向き軌道、入射角約２３度
画像２：１９９９年１２月１１日から２０００年５月６日までの４種類の組み合わせ。北向き軌道（アセンディング
画像３：２０００年４月２日から２０００年５月６日間での４種類の組み合わせ。南向き軌道
画像４：４月３日〜４月２７日の変化量の三次元画像
図１
西山山麓における隆起量の時間変移
図２
SARによる地形変化抽出の原理

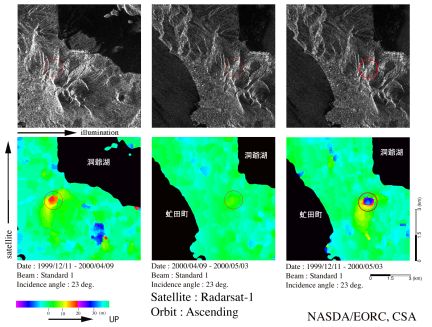

画像１
１９９９年１２月１１日〜２０００年４月９日までの変化量、４月９日〜５月４日間の変化量、１９９９年１２月１１日〜５月４日間の変化量：北向き軌道、入射角約２３度

 高解像度画像
(289KB)
RADARSAT R-Data(C)CSA 2000
受信処理： NASDA
画像作成： NASDA/RESTEC

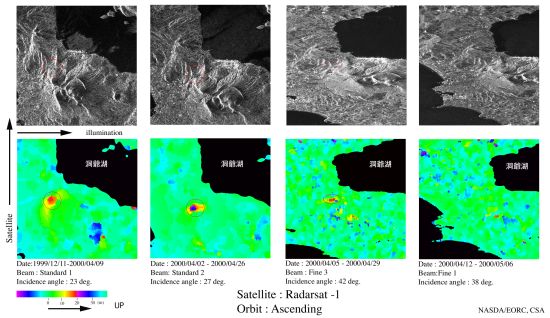

画像２
１９９９年１２月１１日から２０００年５月６日までの４種類の組み合わせ。北向き軌道（アセンディング）

 高解像度画像
(386KB)
RADARSAT R-Data(C)CSA 2000
受信処理： NASDA
画像作成： NASDA/RESTEC

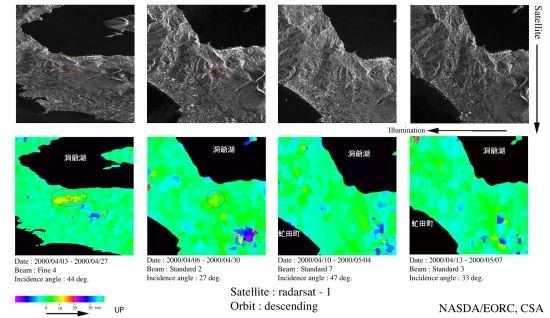

画像３
２０００年４月２日から２０００年５月６日間での４種類の組み合わせ。南向き軌道

 高解像度画像
(329KB)
RADARSAT R-Data(C)CSA 2000
受信処理： NASDA
画像作成： NASDA/RESTEC

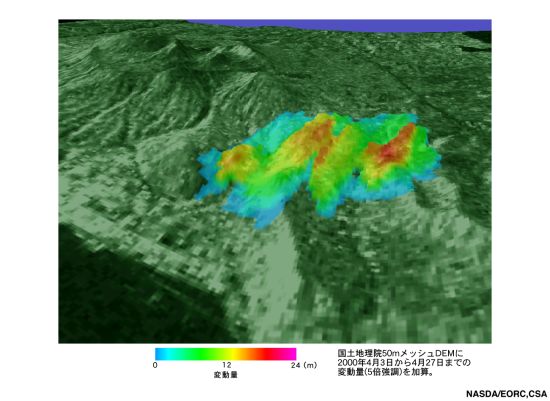

画像４
４月３日〜４月２７日の変化量の三次元画像

 高解像度画像
(141KB)
RADARSAT R-Data(C)CSA 2000
受信処理： NASDA
画像作成： NASDA/RESTEC
