他衛星データを用いた検証条件について 現場観測データを用いた検証条件について

プロダクト:

 ARP-AOT(エアロゾル光学的厚さ) L2 (Ver. 3.1), L3 hourly (Ver. 3.1)

手法:

 MODIS(Terra, Aqua)データ(MOD 04)とのマッチアップ比較

使用データ:

 - AHI ARP L2 (5km resolution) AOT
 - AHI ARP L3 hourly (5km resolution) AOT
 - MODIS L2 (MOD 04) (10km resolution)
  ただし、
   陸域:15.Corrected_Optical_Depth_Land の0.47と0.55を0.5micronに対数補完
   海域:35.Effective_Optical_Depth_Best_Ocean の0.47と0.55を0.5micronに対数補完
  した値を用いる。

マッチアップ条件:

 - 時間条件:MODISの観測時刻に対して、±5分以内で、最近時刻のAHIデータファイル
 - 空間条件:MODISデータ(10km解像度)の中心経緯度に最近接の4画素分のAHIデータ(5km解像度)に対して、4画素分とも有効値であった場合(aot != -32768)について、4画素分のAHI AOTを単純平均

スクリーニング条件:

 - AHI:
  cloud flag= clear, additional cloud test = clear (QA_flag bit8 = 0)
  AOTが有効値であること (AOT != -32768.0)

描画条件:

 - 描画範囲は、AHIおよびMODISとも、0 <= AOT <= 2の範囲
 - 頻度・統計量とも、描画範囲に含まれるデータのみを対象に算出

指標の定義:

 - バイアスはAHI AOT - MODIS AOTにより算出

掲載するグラフ:

 (a) 月単位散布図
 (b) 月単位散布図 (AOT confidence = very good or good)
 (c) Aqua/MODISを基準としたバイアス、RMS
 (d) Terra/MODISを基準としたバイアス、RMSE
 (e) MODIS両方を基準としたバイアス、RMSE

プロダクト:

  ARP L2 (Ver. 3.1), L3 hourly (Ver. 3.1)

手法:

  AERONET(Version 3; AOD Level 2.0)およびSKYNET(Retrieved by Hitoshi Irie; CEReS, Chiba University)とのマッチアップ比較

使用データ:

 - AHI ARP L2 (5km resolution) AOT(エアロゾル光学的厚さ)、AE(オングストローム指数)、SSA(単一散乱アルベド)
 - AHI ARP L3 hourly (5km resolution) AOT、AE

マッチアップ条件:

 - 時間条件:AERONET,SKYNET測定時刻に対し直近の観測時刻におけるAHI観測値
 - 空間条件:AERONET,SKYNET測定点に対して直近の格子点におけるAHI観測値
 - 波長条件:AERONET,SKYNET測定点で観測された500 nm AOTとAHI観測値をマッチアップ
   ただし、AERONETについては500 nm AOTを観測していないサイトについても、AEを用いてx(440~675) nm AOTから500 nm AOTを推定した値を用いる。

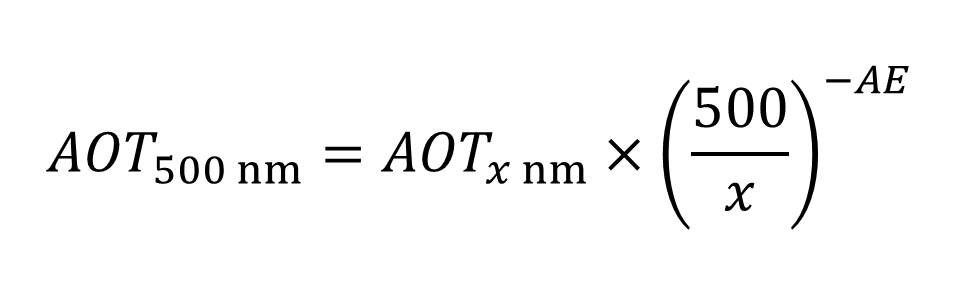

  推定式に用いた式は以下

スクリーニング条件:

 - AHI ARP L2:
   cloud flag= clear, additional cloud test = clear (QA_flag bit2 = 0 and bit8 = 0)
   AHI観測値が有効値であること
 - AHI ARP L3:
   cloud flag= clear, additional cloud test = clear (QA_flag bit2 = 0 and bit8 = 0)
   AHI観測値が有効値であること

描画条件:

 - 描画範囲は、AHIおよび地上データとも、
   0.0 <= AOT <= 2.0、-0.5 <= AE <= 2.0、0.5 <= SSA <= 1.0の範囲
 - 頻度・統計量とも、描画範囲に含まれるデータのみを対象に算出

掲載するグラフ:

 (a) 月単位散布図

謝辞:

 - We thank the PIs, Co-Is, and their staff for establishing and maintaining the AERONET and SKYNET sites used in this investigation.
