陸域観測技術衛星「だいち」(ALOS)による平成20年(2008年)岩手・宮城内陸地震の緊急観測結果について

2008年6月14日午前8時43分(日本時間、以下同じ)頃、岩手県内陸部(深さ8km、M 7.2(暫定値))を震源とする地震が発生しました。宇宙航空研究開発機構(以下JAXA)では6月15日に陸域観測技術衛星「だいち」(ALOS)搭載のAVNIR-2(アブニール・ツー:観測幅70km、分解能10mで観測)により現地の緊急観測を実施しました。

図1 左図:今回取得したAVNIR-2画像の位置を示す地図、右図:2008年6月15日10時25分頃に陸域観測技術衛星「だいち」(ALOS)搭載のAVNIR-2で観測した平成20年(2008年)岩手・宮城内陸地震の震源付近の画像

図1: 今回取得した画像の全体の位置関係
取得日：2008年6月15日10時25分頃
センサ：AVNIR-2（アブニール・ツー）
(右画像クリックで拡大画像へ)

図2:図1の衛星画像の黄色枠Aの拡大(5km×5km四方、左:2008年6月15日観測(被災後)、右:2006年5月4日観測(被災前))

図2: 図1の衛星画像の黄色枠Aの拡大(5km×5km四方、左:被災後、右:被災前)
(クリックで拡大画像へ)

図2は、図1の衛星画像の黄色枠Aの拡大です。国道397号線の石淵ダムから北に入った尿前沢付近です。被災後の左画像では、地震にともなう土砂崩れによって、沢が数ヶ所に渡ってせき止められている様子が見られます(画像中黄色丸)。今後の天候によっては下流に位置する奥州市への2次災害も懸念されます。右は被災前の2006年5月4日に観測した画像で、白い部分は雪です。
両画像の切り出し範囲は5km×5km四方です。　なお、震源からこの付近までは約15kmです。

図3:図1の衛星画像の黄色枠Bの拡大(5km×5km四方、左:2008年6月15日観測(被災後)、右:2006年5月4日観測(被災前))

図3: 図1の衛星画像の黄色枠Bの拡大(5km×5km四方、左:被災後、右:被災前)
(クリックで拡大画像へ)

図3は、図1の衛星画像の黄色枠Bの拡大です。被災後の左画像では、国道398号線より東側の斜面に土砂崩れが散見されます。右は被災前の2006年5月4日に観測した画像で、白い部分は雪です。
両画像の切り出し範囲は5km×5km四方です。震源からこの付近までは約15kmです。

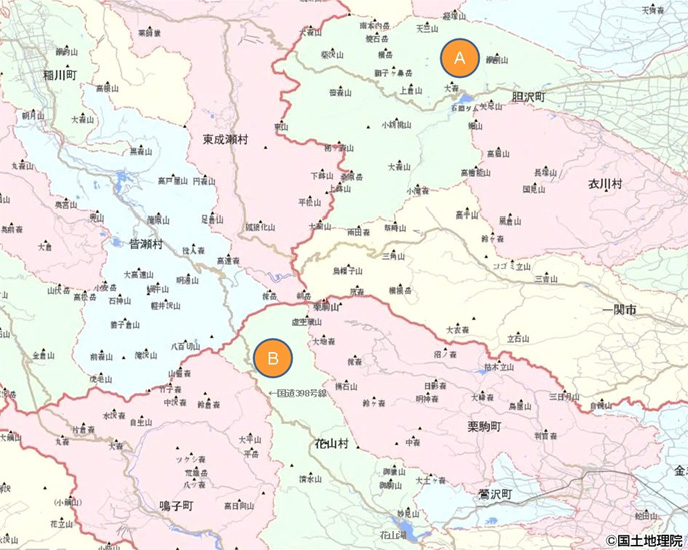

図4は、今回取得した画像の位置関係を示しています。
なお、JAXAでは今後も当該地域を継続して観測し、随時発表する予定です。

図4: 観測場所の位置(クリックで拡大画像へ)
