2011年3月11日14時46分頃(日本時間、以下同じ)、東北地方の太平洋沖(北緯38.32°、東経142.37°、深さ32km)を震源とする、国内観測史上最大となるマグニチュード9.0の地震(東日本大震災)が発生しました(地震の規模・位置については米国地質調査所(USGS)による発表を参照)。この地震の影響で発生した津波は、東北から関東にかけての沿岸地域に甚大な被害を与えました。また、その後も海域・内陸に震源を持つ地震が頻発し、各地で大きな揺れと被害が報告されています。
宇宙航空研究開発機構(JAXA)は、2011年3月11日の大地震以降、陸域観測技術衛星「だいち」(ALOS)搭載のLバンド合成開口レーダ(PALSAR；パルサー)による現地観測を継続して実施してきました。2011年4月18日にもPALSARによる観測が行われ、2011年3月3日に同じ軌道から取得された画像と比較することにより、東日本大震災に伴った地殻変動の検出を試みました。また今回の観測では、2011年4月11日に福島県浜通りで発生したM7.0の地震によると思われる地殻変動の検出にも成功しました。

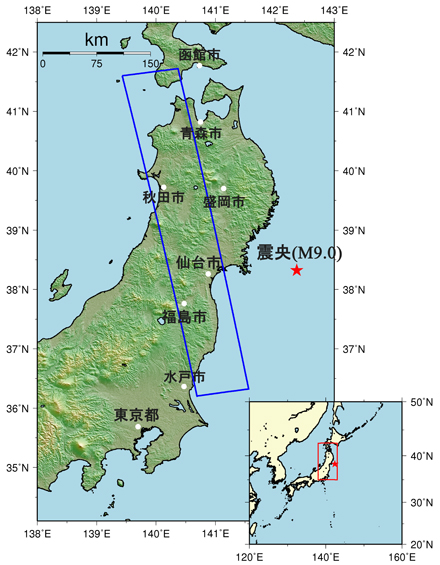

図1: 全体図(数値標高データはSRTM3を使用)
(クリックで拡大画像へ)

青枠は図2で示す今回PALSARで観測した領域を表します。赤い星印は東日本大震災の震央位置を示しています。

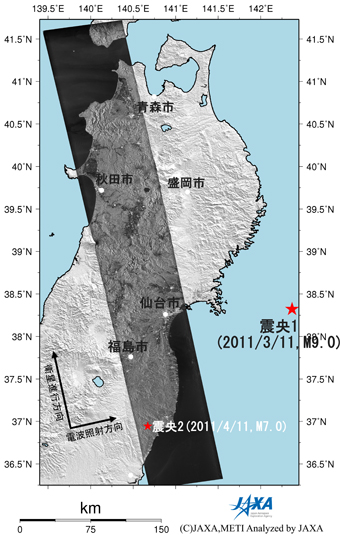

図2: (左)PALSAR差分干渉画像(地殻変動図)。白枠は図3で示される範囲を示す。
(右)地震後に観測されたPALSAR画像。震央1は2011年3月11日東日本大震災(M9.0)の震央を、震央2は2011年4月11日福島県浜通り地震(M7.0)の震央を示す(震央2は気象庁による発表を参照)。
(クリックで拡大画像へ)

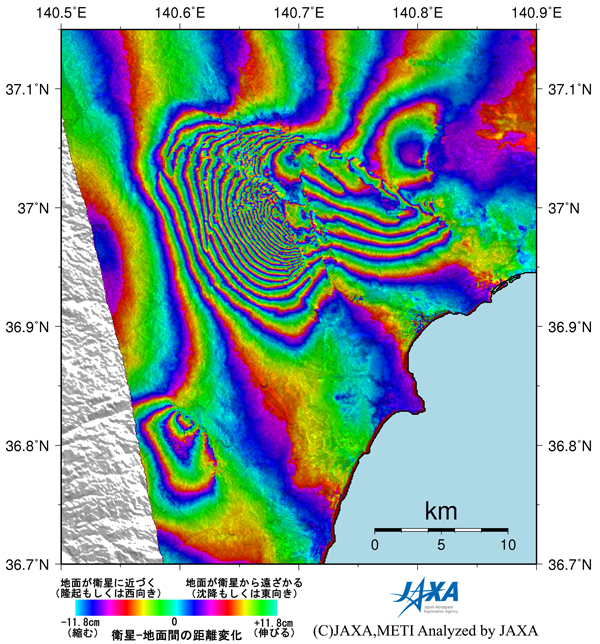

図3: PALSAR差分干渉画像(地殻変動図)の拡大図(図2左中白枠内)

東日本大震災に伴う地殻変動を検出するため、地震前後に取得したPALSARデータの差分干渉解析(DInSAR解析)を行いました。図2左は地震前(2011年3月3日)と地震後(2011年4月18日)のPALSARデータから得られた差分干渉画像(地殻変動図)、図2右は地震後に観測されたPALSAR画像です。図2左の差分干渉画像中、ほぼ全体に多くの干渉縞(虹色の縞々)が確認できます。これは広範囲に渡って地殻変動があったことを示しており、今回の地震が非常に規模の大きなものであったことが分かります。また、震央に近い仙台市周辺の沿岸部では、少なくとも2.6m程度の衛星から遠ざかる(東方向へのずれを含む)地殻変動があったことが分かります。
図3では、周囲の干渉縞のパターンとは明らかに異なる局所的な干渉縞が確認できます。これは、2011年4月11日に発生したM7.0福島県浜通り地震による地殻変動を表していると思われ、この地震により震央周辺で最大2m以上の地殻変動があったと思われます。

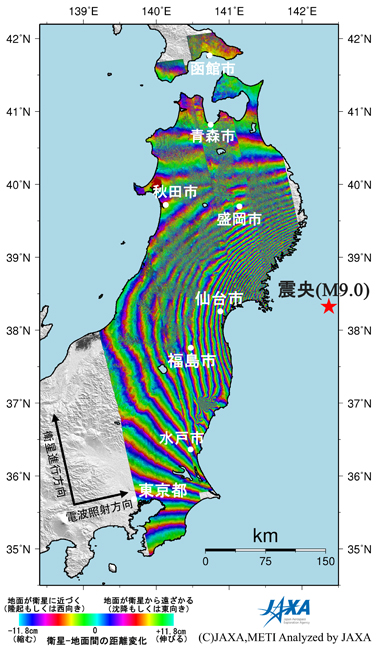

図4: これまでに実施した地殻変動観測の結果(昇交軌道のみ)

(注1) パルサー(PALSAR):
フェーズドアレイ方式Lバンド合成開口レーダ。衛星から発射した電波の反射を受信するマイクロ波レーダで、夜や曇天時も撮像が可能です。

(注2) 差分干渉処理:
PALSARは『2つのデータ取得時(例えば地震の前と後)における衛星−地面間の距離』に変化があった場合、それを高い精度で検出することが可能です。地震前後のデータを比較すると、地震によって発生した地面の隆起や沈降などの地殻変動は、衛星−地面間の距離の差となり、画像では干渉縞として表わされます。本例では、青→緑→黄→赤→青の色の変化は地面が衛星に近づくことを、逆の色の変化は地面が衛星から遠ざかることを表します。(今回の観測では画像の西側から東側に向けて観測しているので、地面が衛星に近づく場合は西向きの水平変動もしくは隆起を、地面が衛星から遠ざかる場合は東向きの水平変動もしくは沈降、を意味します)。なお、色の一周期は11.8cm分の距離変化(地殻変動；変動量は画像内での相対的な値)を表します。
