陸域観測技術衛星「だいち」(ALOS)による東日本大震災の緊急観測結果(14)

2011年3月11日14時46分頃(日本時間、以下同じ)、東北地方の太平洋沖で国内観測史上最大となるマグニチュード9.0と推定される地震が起こりました。宮城県栗原市で震度7、仙台市で震度6強、東京都で震度5強が観測されるなど、広範囲で強い揺れが観測されました。また、同日15時15分頃に茨城県沖でマグニチュード7.4の地震が発生するなど、余震も相次いで起こっています。この地震の影響で発生した津波は、震源に近い東北地方の太平洋側では最大で10メートル以上の高さに達したと見られ、沿岸地域に甚大な被害を与えています。
宇宙航空研究開発機構(JAXA)では陸域観測技術衛星「だいち」(ALOS)搭載のLバンド合成開口レーダ(PALSAR；パルサー)により現地の緊急観測を実施していますが、ここでは2011年3月13日22時11分頃と3月15日21時56分頃に実施したPALSAR観測を用いた海上漂流物の解析結果について示します。

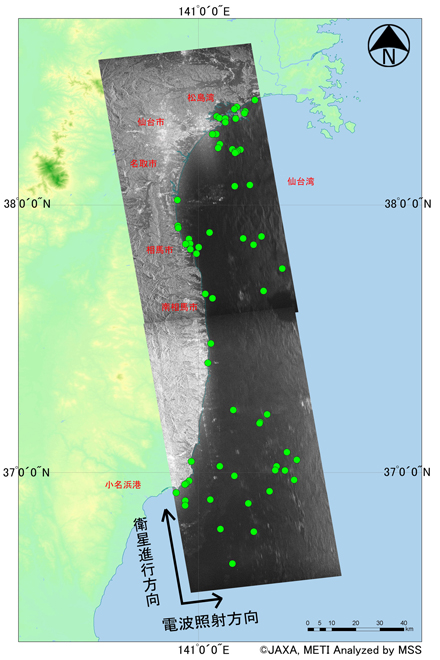

図1: PALSAR観測範囲の全体図(2011年3月13日22時11分頃) (クリックで拡大画像へ)

図1は3月13日22時11分頃に観測したPALSAR画像全体を示したものです。この観測はオフナディア角46.6度と比較的高い入射角で取得されており、海面からの散乱が低く抑えられ、漂流物の検出に適しているといえます。広域の画像から効率よく対象を検出するために、CFAR(Constant False Alarm rate)と呼ばれる周囲と比べて明るい点を見つける手法をベースとした画像処理を実施しました。その結果、合計66個の漂流物が検出されました。

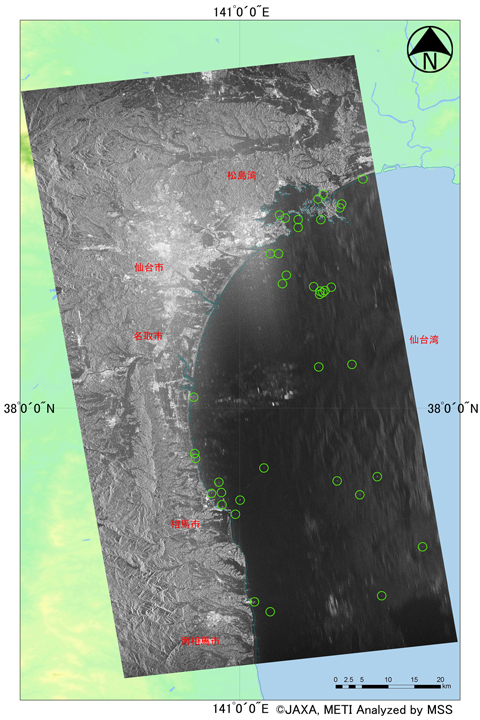

図2: 仙台湾周辺の拡大図 (クリックで拡大画像へ)

仙台湾周辺の拡大図を図2に示します。緑色円内は検出された漂流物で、個々の目標を認識できていることがわかります。海上には他にも縦方向に伸びる白い線状が多数確認されますが、これは暗い海面に明るい陸域が写り込むアンビギュイティという現象のため削除しています。なお、この画像に含まれる各点の位置(緯度経度)と推定サイズは表1に示します。

表1：図2仙台湾周辺において検出された漂流物の位置と推定サイズ
No.	緯度	経度	推定サイズ[m]
1	37:28:56.136	141:02:47.881	178.19
2	37:24:33.980	141:02:08.591	14.8
3	37:14:01.029	141:07:47.649	14.8
4	37:13:01.799	141:15:24.528	89.41
5	37:11:17.243	141:13:48.132	192.93
6	37:11:01.883	141:13:42.684	73.99
7	37:04:33.818	141:19:50.145	177.56
8	37:02:50.861	141:22:03.911	62.75
9	37:02:29.312	140:58:24.504	14.8
10	37:01:22.879	141:17:30.953	46.78
11	37:01:24.425	141:04:47.268	20.93
12	37:00:30.079	141:17:12.785	14.8
13	37:00:27.014	141:19:23.921	14.8
14	36:59:14.488	141:08:02.902	66.15
15	36:58:19.580	141:21:27.284	133.18
16	36:58:07.622	140:57:54.668	14.8
17	36:57:29.740	140:57:13.990	93.55
18	36:57:20.159	140:56:57.240	14.8
19	36:55:46.846	141:15:56.338	85.89
20	36:55:26.984	140:55:00.669	14.8
21	36:53:55.100	141:02:39.425	121.25
22	36:53:40.682	140:57:01.572	144.16
23	36:53:03.962	141:11:11.178	163.45
24	36:52:37.292	140:57:00.418	59.19
25	36:47:19.193	141:04:55.935	183.04
26	36:46:42.553	141:12:24.275	59.03
27	36:39:33.139	141:07:36.378	417.92

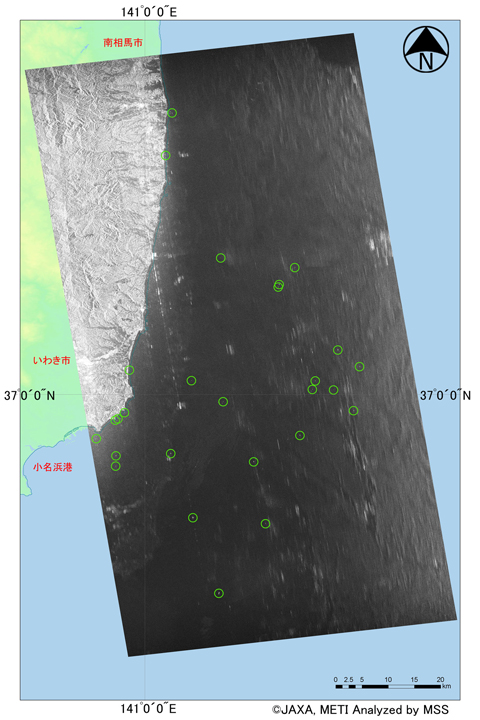

図3: 南相馬市からいわき市沖合周辺の拡大図 (クリックで拡大画像へ)

南相馬市からいわき市にかけての沖合の拡大図を図3に示します。緑色円内は検出された漂流物です。海上には他にも縦方向に伸びる白い線状が多数確認されますが、これは暗い海面に明るい陸域が写り込むアンビギュイティという現象のため削除しています。なお、この画像に含まれる各点の位置(緯度経度)と推定サイズは表2に示します。

表2：図3南相馬市からいわき市沖合において検出された
漂流物の位置と推定サイズ
No.	緯度	経度	推定サイズ[m]
1	38:23:32.591	141:12:40.097	14.68
2	38:21:58.719	141:08:35.345	43.76
3	38:21:29.653	141:08:03.823	31.15
4	38:20:58.681	141:10:28.972	20.77
5	38:20:34.856	141:10:17.421	44.05
6	38:19:51.016	141:04:05.931	14.68
7	38:19:31.003	141:04:41.597	52.82
8	38:19:22.427	141:06:00.817	14.68
9	38:19:21.951	141:08:20.525	14.68
10	38:18:33.347	141:06:00.750	111.53
11	38:15:52.767	141:04:00.272	20.77
12	38:15:51.337	141:03:08.299	92.87
13	38:13:38.871	141:04:47.868	78.94
14	38:12:46.932	141:04:24.259	29.37
15	38:12:28.826	141:07:36.268	65.61
16	38:12:25.015	141:09:24.954	78.91
17	38:12:05.002	141:08:46.268	14.68
18	38:12:00.237	141:08:14.861	14.68
19	38:11:52.136	141:08:32.960	32.83
20	38:11:40.700	141:08:13.617	32.82
21	38:04:29.470	141:11:32.329	56.47
22	38:04:13.268	141:08:07.359	43.87
23	38:01:06.475	140:55:16.068	29.37
24	37:55:19.584	140:55:22.455	14.68
25	37:54:49.565	140:55:27.900	106.78
26	37:53:50.005	141:02:29.478	46.42
27	37:52:56.642	141:14:08.627	118.23
28	37:52:30.433	141:10:00.879	74.87
29	37:52:22.804	140:57:51.716	29.37
30	37:51:18.477	140:58:07.373	20.77
31	37:51:14.188	140:57:06.678	216.68
32	37:51:05.140	141:12:20.702	65.25
33	37:50:31.781	141:00:02.156	263.58
34	37:50:04.143	140:58:11.610	14.68
35	37:49:04.581	140:59:33.925	89.3
36	37:45:44.459	141:18:48.130	78.8
37	37:40:42.357	141:14:35.641	46.42
38	37:40:04.232	141:01:30.866	196.33
39	37:39:03.717	141:03:08.529	14.68

次に、3月15日21時56分頃に実施したPALSAR観測結果について示します。

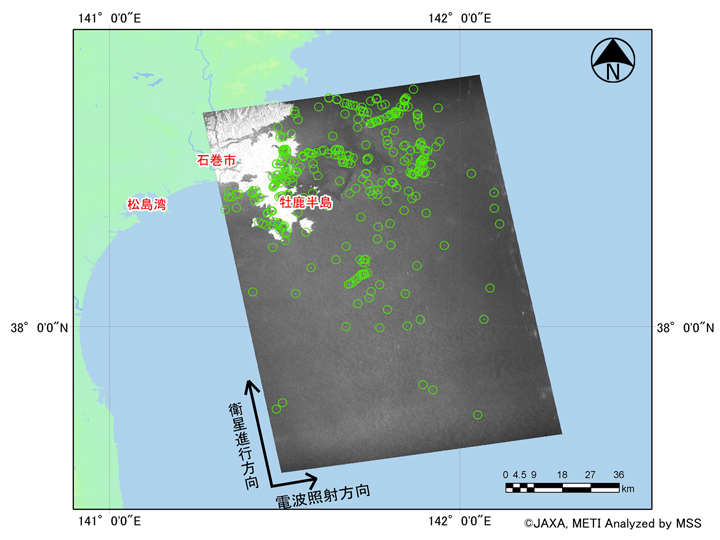

図4: PALSAR観測範囲の全体図(2011年3月15日21時56分頃)
(クリックで拡大画像へ)

3月13日の観測(図1～3)同様、海上の浮遊物を探知するCFAR処理を実施して、図のような結果を得ました。漂流物の分布をみると、南部(画像下方)の沖合で密度が低いのに比べて、沿岸部周辺から北部に集中していることがわかります。この密度分布は、震災から時間経過に従って変化すると考えられ、継続的に漂流物の観測を実施することが物資輸送や救難等に重要になると思われます。

JAXAでは今後も当該地域を継続して観測する予定です。
なお、取得された画像は、内閣府を始めとする防災関係省庁並びに地方自治体等に提供しています。

(注1) パルサー (PALSAR):
フェーズドアレイ方式Lバンド合成開口レーダ。衛星から発射した電波の反射を受信するマイクロ波レーダで、夜や曇天時も撮影が可能です。
