掲載データについて

---

航空機搭載多周波・多偏波合成開口レーダ（Pi-SAR: Polarimetric and Interferometric Airborne Synthetic Aperture Radar）L2のブラウズデータ集 (2012～) です。
画像は、JAXA/EORCのSIGMA-SARプロセッサーを用いて作成し、HH偏波に赤、HV偏波に緑、VV偏波に青の色付けをしたRGB合成画像としております。
掲載している画像は、kmzファイルとして保存しています。
kmz上の矢印は、観測時の飛行方向・ビーム照射方向がわかるように、飛行方向に”Flight”、ビーム照射方向に”Illuminate”と表示しています。
また、画像中の白線は、1シーンのサイズ（約20km四方）をわかりやすくするために、目安として入れています。
2012/4/13～6/20の観測は試験電波によるデータ取得です。

データプロダクト

表1に示す3種類のプロダクトを提供します。使用するSAR処理ソフトウェアとして、JAXA/EORCのSIGMA-SARを用意しています。
4偏波の複素・振幅データを提供し、両成果物共に苫小牧森林と三面コーナー反射鏡を用いて偏波校正と絶対値校正を行っております。
データの後方散乱係数への変換は以下を参照ください（校正係数および後方散乱係数への変換Pi-SAR-L2）。

---

表1 プロダクトの種類

名称	内容
sar.comp1_HH (_HV, _VH, _VV) (SLC: Level 1.1)	シングルルック・コンプレックス画像。スラントレンジ画像であり、アジマス方向約50cm（速度に依存）、レンジ方向1.76mのピクセルスペーシングを有します。複素データなので、ポラリメトリック解析、校正情報を元に画像解析可能です。
sar_Q16_g_code_HH (_HV, _VH, _VV) (GEOCODE: Level 1.5)	4ルック振幅画像を地図投影したものです。2.5mをピクセル間隔とします。校正情報を元に画像解析可能です。
sar_Q16_g_HH (_HV, _VH, _VV) (ORTHO: Level 2.1)	国土数値情報を用いてオルソ画像化したものです。2.5mをピクセル間隔とします。校正情報を元に画像解析可能です。

注）全データ共にファイル名の末尾に"_C"が付加された場合、データが校正済みであることを示します。

データフォーマット

【SIGMA-SAR プロセッサ】

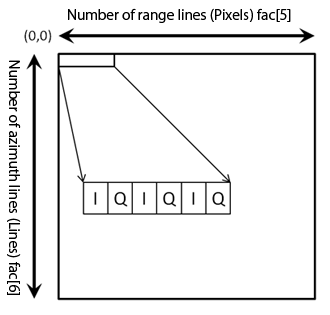

Single look complex:
SLC。SLCのデータ並びはピクセル方向（x）にレンジ方向を、ライン方向（y）にアジマス方向をとります。データはI,Q,I,Q,,と並び、おのおの4バイトのIEEE表現をとります。現在処理に使用している計算機がインテル系ですので、データ並びはリトルエンディアンになります。

• 処理内容
  • レンジ圧縮
  • アジマス圧縮
• 4byte+4byte複素数

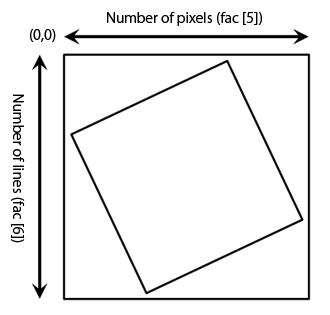

Amplitude画像:
16ビット符号なしデータです。GEOCODE (Level 1.5)、ORTHO (Level 2.1) はGeo-codedの場合に北が上方向となります。北から南の方向をライン方向に、それと直行する方向をピクセル方向とします。

• 処理内容
  • SLCの4ルック平均化
  • 2バイト符号無整数

facter_md:
処理情報ファイル。内容につきましては以下のファイルを参照ください。
≫ 処理情報ファイル（facter_md）の内容（pdf）

---
